Compressorluchtontvochtiger

De meeste luchtontvochtigers voor huishoudelijk gebruik zijn van dit type. Het luchtfilter moet regelmatig worden schoongemaakt of vervangen. Het is aan te raden om de verdamper, waar het water condenseert, aan het begin van het seizoen te reinigen.

Onderdelen van een huishoudelijke luchtontvochtiger

1. Compressor van het koelsysteem
2. Condenser (dit is het warme deel van het koelsysteem). De lucht wordt hier weer opgewarmt en verlaat het tostel.
3. Verdmper (koud element), vocht uit de lucht condenseert hier.
   Er is een ventilator die de buitenlucht opzuigt en hem over de verdamper en de conderser laat gaan.
4. Klep (venturi) als de druk in het koelsysteem daalt verdamt de vloeistof en wordt er warmte uit de lucht onttrokken.
5. Waterreservoir met uitlaat.

Luchtontvochtiger met adsorptie

De rotorbladen passeren vervolgens een tweede sectie waar warme lucht van 120 °C circuleert (regeneratielucht). De regeneratieluchtstroom is kleiner dan de behandelde luchtstroom (ongeveer een derde). Een elektrische verwarming verwarmt deze lucht. Het door de rotor geabsorbeerde water verdampt en condenseert hier, hetzij door een kleine airconditioningsinstallatie, hetzij door een oppervlak dat in contact staat met de koelere binnenkomende lucht.

Het voordeel van dit systeem is dat het onder alle weersomstandigheden werkt (het werkt zelfs beter met koude lucht, terwijl compressorontvochtigers het best werken bij warm weer).

Het is specifiek ontworpen voor onverwarmde ruimtes (magazijnen, enz.). Dit is het meest gebruikte type in de industrie.

De filters moeten hier regelmatig worden gereinigd of vervangen. Het wordt aanbevolen om de hygroscopische rotor elke 10.000 bedrijfsuren te vervangen: de silicagel raakt na verloop van tijd vervuild en kan geen vocht meer absorberen.

De industriële luchtontvochtigers kunnen lichtjes verschillend zijn, ze worden soms op maat gemaakt. In grotere systemen wordt de regeneratielucht soms met gas verwarmd.

Onderdelen van een industriële luchtontvochtiger

1. Vochtige luchtinlaat (process air = te behandelen lucht)

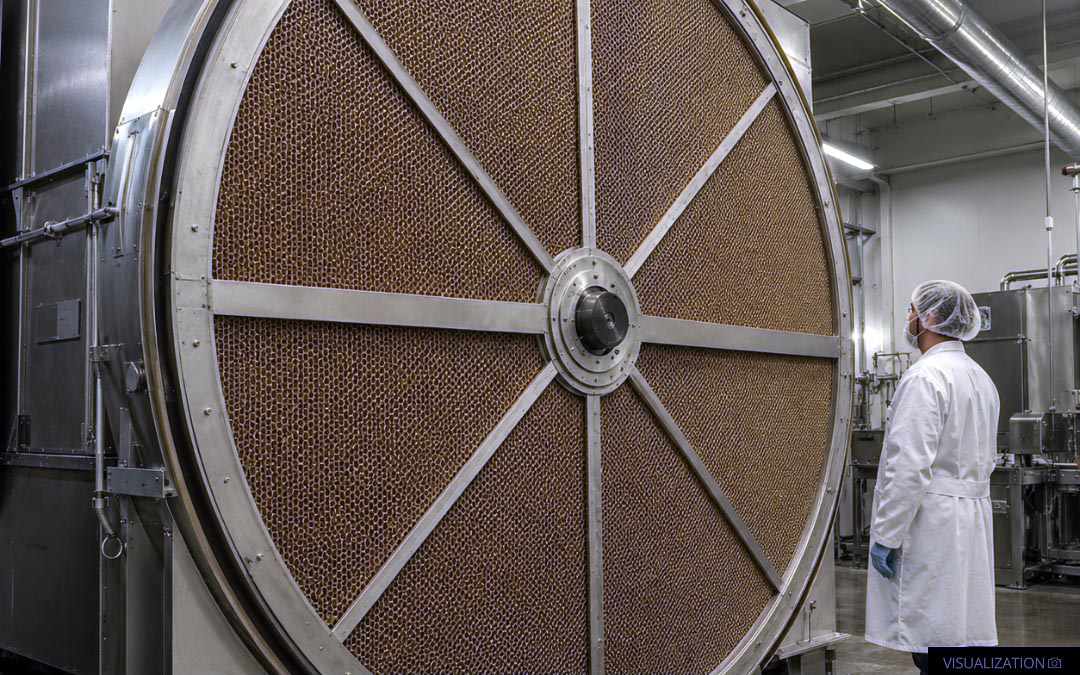

2. Rotor van de luchtontvochtiger
   De rotor draait langzaam, het grootste gedeelte van de rotor is blootgesteld aan process air.
3. Uitgang droge lucht
4. Verwarmingssysteem regeneratielucht
   De lucht wordt aangezogen en tot 120° opgewarmd. Een deel van de rotor ontvangt de warme lucht zodat de silica-gel kan drogen.
5. Warmtewisselaar
   De warme en vochtige lucht wordt op de warmtewisselaar afgekoeld door het koudere buitenlucht.
6. Het water condenseert op de warmtewisselaar en wordt hier ook afgevoerd.

De twee systemen hebben een nagenoeg identiek verbruik. De grote verbruiker bij de huishoudelijke luchtontvochtiger is de compressor. Bij de industriële luchtontvochtiger is de grootste verbruiker het verwarmingselement van de regeneratielucht.

Rechts een beeld die de werking van de ontvochtigingsrotor toont.

1. Vochtige process air
2. Gedroogde process air
3. Regeneratielucht
   + verwarmingselement
4. Uitgaande regeneratielucht

• De regeneratielucht wordt gekoeld zodat de waterdamp condenseert en afgevoerd kan worden als de lucht terug in de ruimte gestuurd wordt.

• Indien de regeneratielucht buiten het gebouw wordt gestuurd moet die niet gekoeld worden. De meeste industriële (vaste) ontvochtigers hebben een luchtuitlaat naar de buitenlucht.
