Electriciteit
Het lokaal netwerk
IT / TT

het lokaal electriciteitsnetwerk is het netwerk van de gebruiker, vanaf de teller.
-

-

TT netwerk

Het TT-netwerk wordt doorgaans gebruikt voor residentiële installaties. In het diagram zien we een generator of de secundaire wikkeling van een step-down transformator (die ook de middenspanning scheidt van de laagspanning van 400/230V). De transformator en de nulleider zijn lokaal geaard. Dit is de eerste "T" (Terra = aarde).

Elke gebruiker (huis) heeft een lokale aarding en de metalen onderdelen van apparaten zijn geaard; dit is de tweede "T". Er zijn vijf draden beschikbaar in de woning van de gebruiker: de lokale aarding, de nulleider (die gebruikt kan worden om 230V te leveren met een aansluiting tussen een fase en de neutre) en drie fasen voor een netspanning van 400V.

De beveiliging wordt verzorgd door een aardlekschakelaar die lekstroom detecteert. Normaal gesproken is het hele huis beveiligd met een 300mA bescherming en bepaalde ruimtes, zoals de badkamer, met een extra 30mA aardlekschakelaar. Grotere installaties kunnen meerdere secties hebben, elk beveiligd door een eigen aardlekschakelaar.

Wanneer er een fout optreedt (aardfout), wordt het betreffende deel van het netwerk losgekoppeld van het elektriciteitsnet. De overige onderdelen blijven van stroom voorzien, afhankelijk van welke stroomonderbreker de fout heeft gedetecteerd. Dit systeem kan daarom een betrouwbare beveiliging bieden, aangepast aan de omstandigheden wanneer voor elk deel van het netwerk een aparte stroomonderbreker wordt gebruikt.

Een nadeel van dit systeem is dat de detectie van een fout het betreffende onderdeel direct loskoppelt. Dit is niet ideaal in installaties waar loskoppeling niet mogelijk is (ziekenhuizen, industrie, schepen, enz.).

Als apparaten de neiging hebben om een lekstroom te vertonen, moeten ze worden gevoed met een scheidingstransformator; dit geldt met name voor grote installaties (industrie, enz.).

IT netwerk

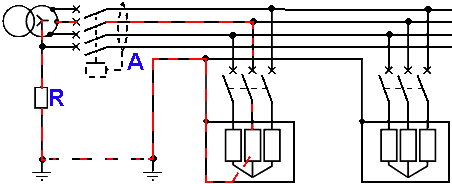

In dit netwerk is de generatorbehuizing geaard, maar de fasen zweven ten opzichte van aarde; dit is de "I" (geïsoleerde) aansluiting. Elke gebruiker heeft een lokale aarding, een nulleider en drie fasen, net als in een TT-netwerk.

De beveiliging wordt verzorgd door een permanent isolatiebewakingsapparaat. Dit apparaat schakelt het netwerk niet uit, maar geeft alleen een isolatiefout aan. De fout moet vervolgens binnen het netwerk worden gelokaliseerd: dit kan door delen van het netwerk los te koppelen (wat in dit type installatie niet wordt aanbevolen, tenzij het gaat om delen die spanningsloos kunnen worden gemaakt). Foutopsporing gebeurt over het algemeen door het stroomverschil in de geleiders te meten met een geschikte stroomtang. De gebruikte kabels worden gemeten: ofwel de drie fasen, ofwel de fasen en de nulleider indien aanwezig.

Zoals bij een TT netwerk moeten apparaten met een significante lekstroom worden gevoed door een scheidingstransformator.

Het IT netwerk kan blijven werken met een aanwezige aardingsfout. Het netwerk is dan niet langer zwevend: een van de fasen is min of meer met aarde verbonden. Een tweede storing (op een andere fase) veroorzaakt een parasitaire stroom door aarde die de beveiligingsinrichtingen kan activeren (overstroom).

Dit netwerk wordt gebruikt met een speciale laagspannings- of middenspanningstransformator: het lokale netwerk moet absoluut zwevend zijn om de beveiligingssystemen te laten functioneren. Schepen hebben een generator die een zwevend lokaal netwerk produceert.

TN netwerk

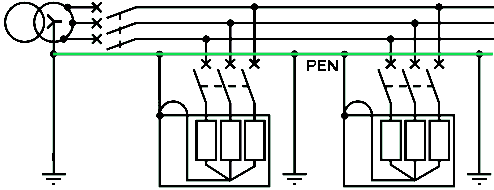

Er bestaat een derde type netwerk (TN: aarde-neutraal), waarbij de nulgeleider als aarding fungeert. Een aardlekschakelaar is niet mogelijk. Een storing wordt gedetecteerd door een specifieke stroomonderbreker die de gehele installatie uitschakelt. Dit type netwerk wordt gebruikt in kleine installaties (of delen van installaties die zijn aangesloten via een scheidingstransformator). Dit netwerk vermindert het aantal kabels (koper is duur), maar wordt steeds minder gebruikt. Het heeft in wezen de nadelen van beide systemen.

Over het algemeen

In een netwerk kan men overschakelen van het ene type naar het andere met behulp van een scheidingstransformator. Een concreet voorbeeld is een fabriek met een 400/690V IT-netwerk voor de machines. Een tweede, lokale transformator verlaagt de spanning naar 230/400V en isoleert dit IT-netwerk voor de kantoren. Een fabriek die een IT-netwerk wil installeren, moet noodzakelijkerwijs een eigen transformator hebben, aangesloten op het distributienetwerk.

Alle drie netwerktypen bieden dezelfde mate van bescherming voor gebruikers, mits correct geïnstalleerd.

Isolatiemeting

Isolatietesten worden normaal gesproken uitgevoerd met een speciale ohmmeter (megger) die een testspanning aanlegt op het te testen netwerk (tussen een fase en aarde). Voor deze test moet het betreffende netwerk worden losgekoppeld van het elektriciteitsnet. Het is mogelijk om een gedeelte van het netwerk tegelijk te testen, mits dit kan worden geïsoleerd van de rest van de installatie (door de zekeringen voor dat gedeelte uit te schakelen).

Deze meetmethode wordt echter steeds minder gebruikt, omdat een deel van het netwerk stroomloos moet worden gezet. Het doel van een IT-netwerk is juist om continu operationeel te blijven. Er zijn nu stroomtangen beschikbaar die gevoelig genoeg zijn om fase-fasefouten te detecteren. Zo'n stroomtang kan een lekstroom van 30 mA in een installatie meten. De meting moet worden uitgevoerd terwijl het circuit onder spanning staat: de spanning om de isolatiemeting te doen komt van het netwerk zelf.

De afbeelding toont een driefasennetwerk dat eenfasige werkstations van stroom voorziet. Wanneer er geen stroom naar aarde lekt, zou de gemiddelde stroom (door alle geleiders) nul moeten zijn, aangezien de stroom die via één fase binnenkomt, via een andere fase (of in ons geval via de nulleider) moet terugkeren.
