Œil magique

EM71

Un des tubes européens le plus ancien est le EM80 avec indicateur en forme de d'éventail qui s'ouvre ou se ferme selon la force du signal. Ce tube avait l'inconvénient de s'user très rapidement et l'indication n'était alors pratiquement plus visible. Le tube EM85 a la même forme mais une sensibilité différente (il était plutot utilisé pour indiquer le niveau d'enregistrement dans les enregistreurs à bande).

Le tube probablement le plus connu est le EM84 dont l'indicateur se compose de deux barres qui se rapprochent plus ou moins.

L'indicateur d'accord est un des tubes électroniques les plus connus, mais il n'est pas uniquement utilisé comme indicateur d'accord. Quand le signal à enregistrer atteint la limite, les deux barres se touchent juste. Il faut alors réduire le niveau d'enregistrement pour éviter les distorsions. Ce type d'indicateur de niveau d'enregistrement a été utilisé sur les magnétophones à bandes. Un galvanomètre était à l'époque trop fragile (et trop cher) pour une utilisation grand-public.

La précision accrue était telle que certains tubes comme le EM87 (montré en détail plus loin) pouvaient être utilisés comme voltmètres (très peu précis, malgré tout). On les utilisait principalement comme indicateur de zéro quand les deux barres se touchent. Cette lampe était principalement utilisée comme indicateur du niveau d'enregistrement.

Le EMM801 est un indicateur de niveau d'enregistrement stéréo et dispose de deux bandes qui se ferment, le fonctionnement étant identique au EM87. Ce tube est très rare.

Le tube EMM803 est un des derniers tubes développés (lancé en 1963, donc bien après l'apparition des premiers transistors). Il se compose d'un indicateur d'accord classique de type EM84 auquel on a ajouté un petit segment qui apparait en cas de réception stéréophonique. Ce type d'indicateur a été utilisé dans les récepteurs FM stéréo qui étaient la toute dernière nouveauté dans les années 1965. Un exemple d'utilisation est la radio Saba Freudenstadt de 1963.

Le tube EM80 existe également en version UM80 utilisé dans les postes de radio sans transformateur. Puisqu'il n'y a pas de tension de 6.3V, tous les filaments des tubes sont alimentés en série sur le secteur, les tubes étant alors caractérisés par leur courant (100mA) et non par leur tension d'alimentation.

Notez l'existence d'un indicateur d'accord DM70 utilisé dans les poste de radios à piles (et à lampes). Le filament ne consomme que 25mA sous une tension de 1.4V. La tension d'anode est de 85V, ce qui était la tension standardisée de ces postes.

Le EM84 et le EM71 apparaissent sur la page consacrée aux différents types de tubes électroniques.

Indicateur on-off DM70

La photo à gauche montre le tube en fonctionnement normal avec la grille de controle à 0V.

La seconde photo montre le tube sans haute tension (mais avec le filament visible, car il est alimenté en 2V au lieu de 1V).

L'indicateur peut être éteint et allumé avec la haute tension,
mais généralement on laisse la haute tension présente et on controle l'allumage et l'extinction avec une tension négative sur la grille.

EM87

Mais le signal audio était moins puissant que le signal radio détecté: il fallait donc créer un tube avec une sensibilité accrue.

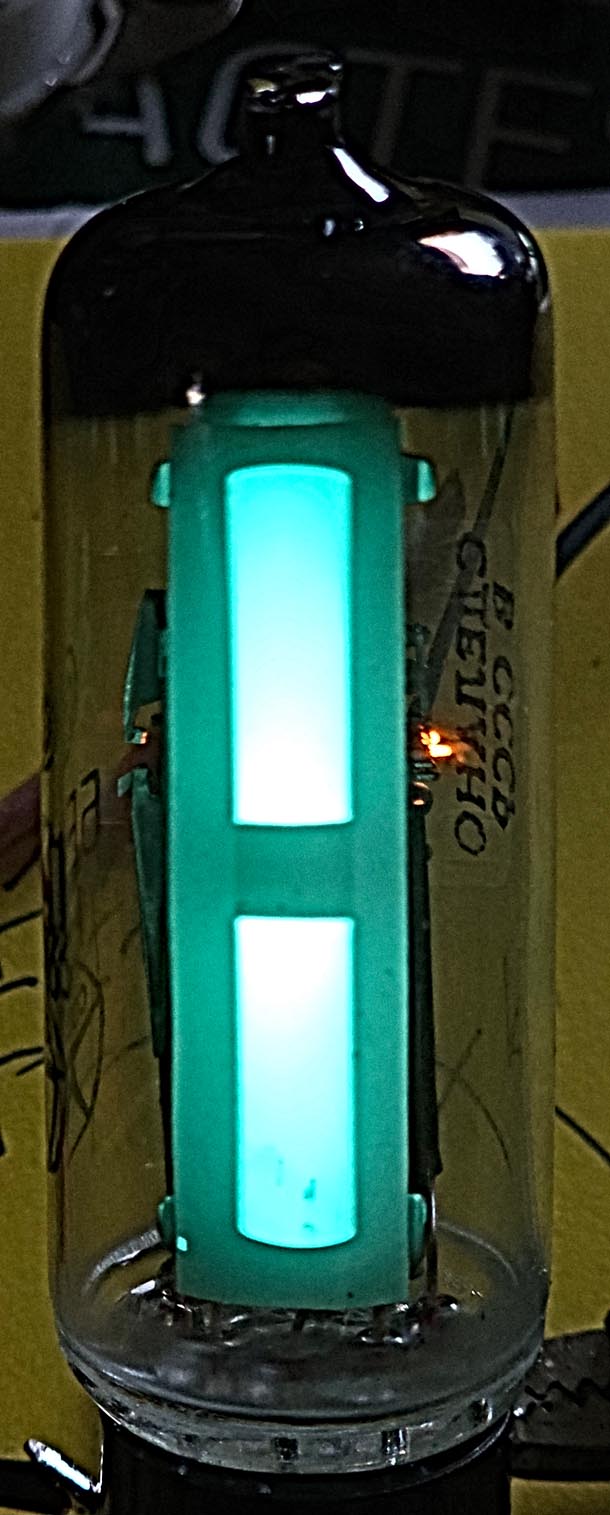

A droite un indicateur d'accord de type EM84. Il ressemble en tous points à la lampe EM87, sauf que sa sensibilité est normale, adaptée pour le signal de réglage automatique du gain.

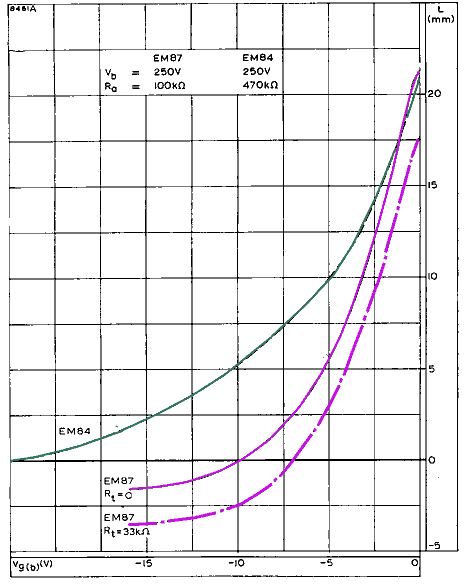

Le graphique montre la zone d'ombre selon la tension sur la grille de commande. Avec un EM84, la zone d'ombre est totalement fermée avec un signal sur la grille de -20V, ce qui se produit quand la radio reçoit un signal très puissant.

Avec un EM87, la zone d'ombre se referme déjà avec une tension de -10V sur la grille. C'est la tension alternative normale qu'on trouve sur la tête d'enregistrement.

Si une sensibilité plus élevée est nécessaire, on peut mettre une résistance de 33kΩ entre la haute tension et la cible (target). La zone d'ombre se ferme déjà avec une tension de -7V sur la grille, mais les bandes lumineuses sont un peu moins visibles.

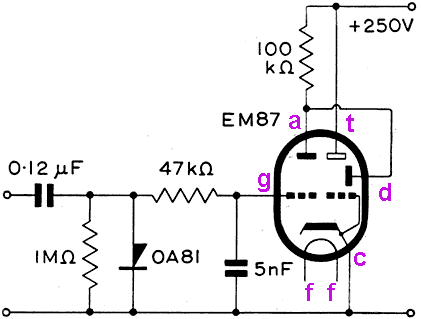

Voici le circuit standard utilisé pour un enregistreur à bandes (magnétophone). La diode OA81 redresse le signal et donne une indication plus nette. En fait, la diode polarise le condensateur d'entrée de 0.12µF.

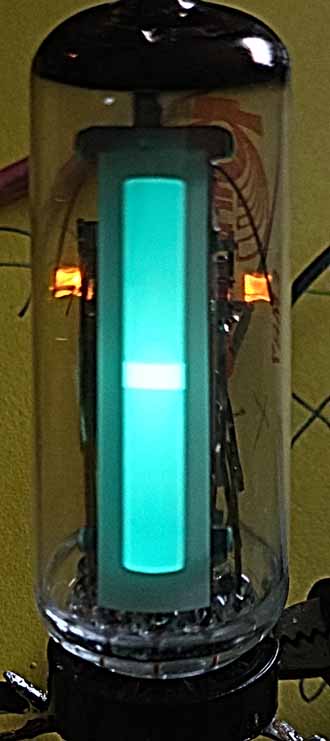

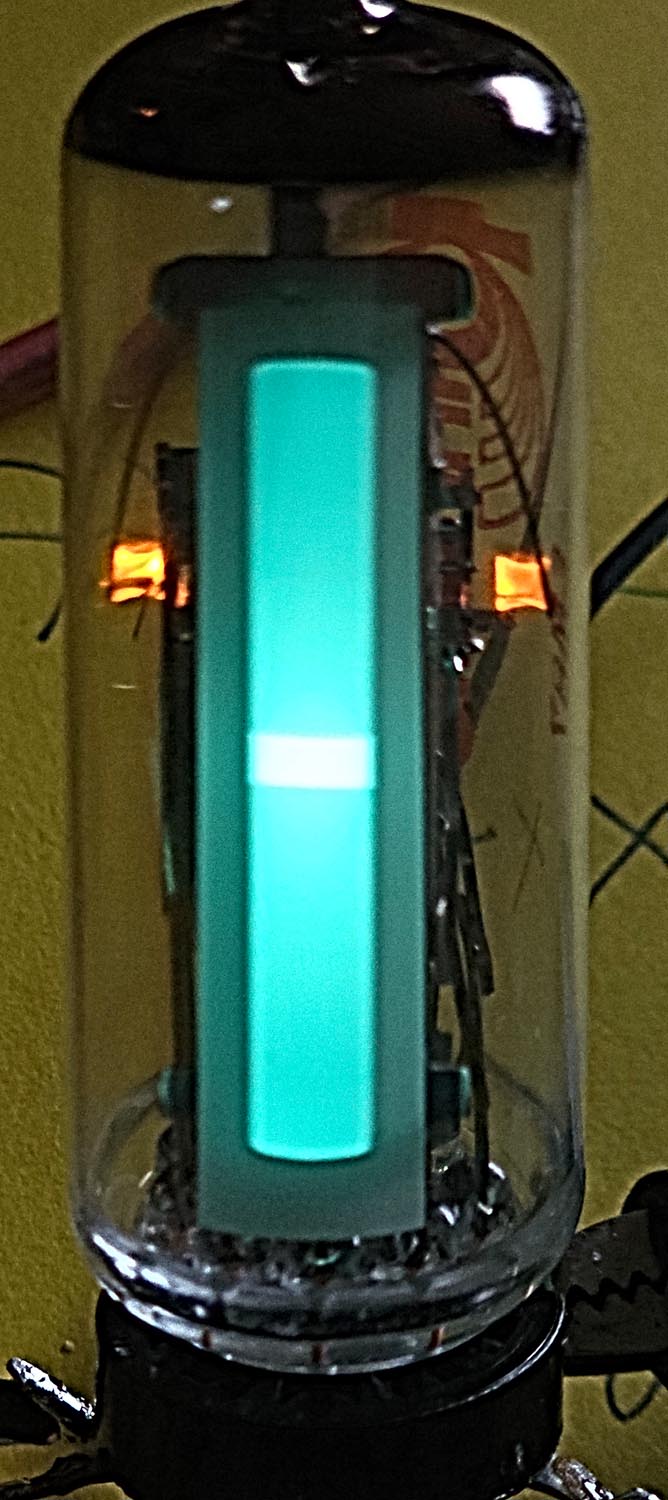

L'indicateur EM87 est également conçu pour avoir un recouvrement des deux barres lumineuses. Cela indique que l'enregistrement est trop fort et sature la bande magnétique.

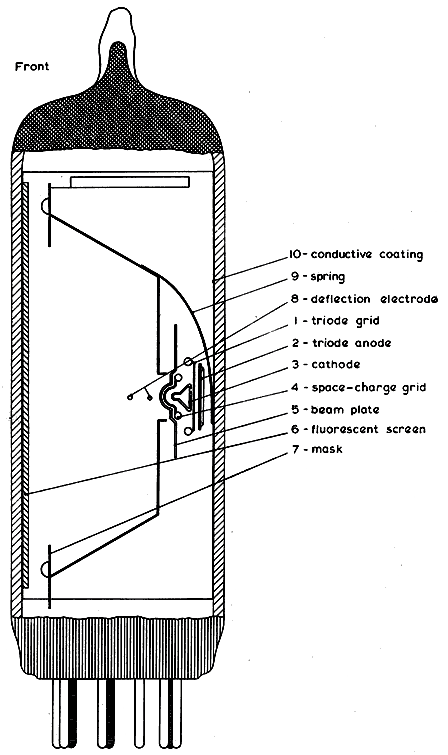

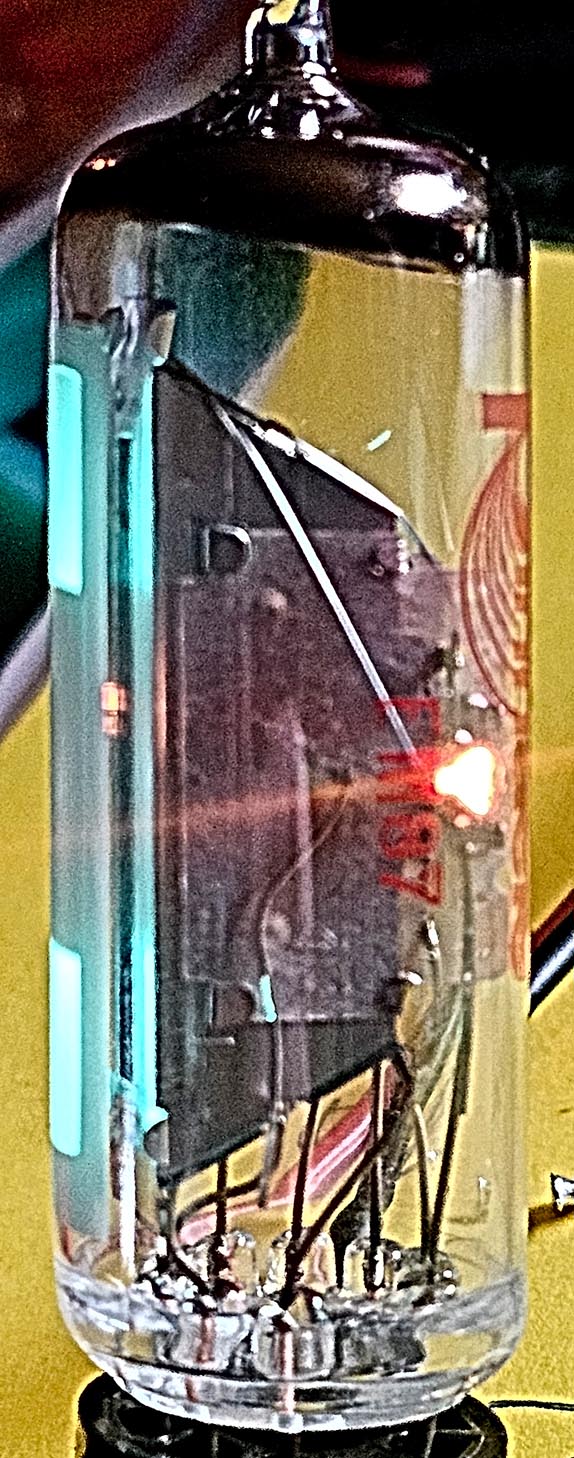

Et pour terminer une vue de coté où on voit les éléments de la lampe EM87. La construction de la lampe EM84 et EM87 est pratiquement identique.

Pour avoir les deux barres qui se recouvrent, il faut utiliser une résistance anodique de 100kΩ au lieu de 470kΩ (la valeur normale).

On peut facilement faire la différence entre une lampe EM84 et EM87 sans les mettre sous tension: la lampe EM87 a une cathode triangulaire (pour avoir une émission d'électrons plus forte dans la dirction de la triode). La cathode le la lampe EM84 est cylindrique.
