| Un signal tracer est un petit amplificateur pour suivre la progression d'un signal audio dans un récepteur ou un amplificateur. |
-

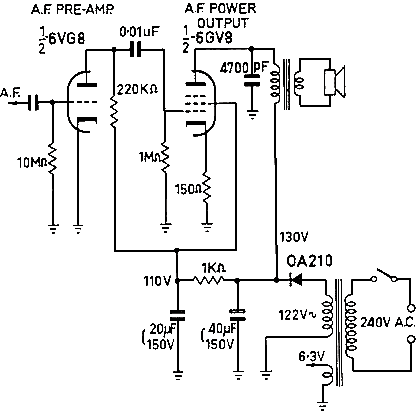

Il y avait souvent une diode qui pouvait être mise en fonction dans la sonde, ceci pour tester les récepteurs. les amplificateurs étaient faciles à controler, mais c'était plus difficiloe pour les récepteurs. La diode permettait de détecter les signaux radio AM. La bande passante d'un signal tracer ne doit pas être étendue, l'appareil sert à controler la présence d'un signal, ce n'est pas un appareil hifi. Une bande passante de 200 à 6000Hz est suffisante. Si vous avez une ancienne sonde d'oscilloscope, vous pouvez également l'utiliser pour le signal tracer. Certaines sondes ont un atténuateur incorporé, ce qui peut être utile si on mesure des signaux à l'étage de puissance. On peut utiliser une enceinte active d'un ordinateur comme signal tracer (un seul canal suffit) ou bien fabriquer quelque chose avec un LM386, mais cela ne se fait pas, voyons! Le montage à droite est un petit ampli single ended avec un 6GV8, l'équivalent américain de notre ECL805. Le circuit était utilisé dans une radio à réception directe. Cette lampe fonctionne très bien avec une haute tension un peu limitée. La résistance cathodique n'est pas découplée et la puissance audio est de 1.4W. Avec un condensateur de 50µF la puissance monte à 2.2W (d = 11%). La sensibilité est moindre qu'avec un ECL86 (un tube destiné spécialement aux applications audio) mais cela ne dérange pas car il n'y a pas de contre réaction. Les signaux qui seront mesurés ont une amplitude suffisante. S'il faut une contre réaction, le plus simple est de placer une résistance de 470kΩ entre l'anode de la triode et celle de la tétrode. Cette contre réaction ne passe pas par le transfo (qui peut provoquer des déphasages) et la contre réaction ne rend pas le montage instable. Le signal tracer peut être fabriqué tel quel, mais on utilise de préférence un redresseur en pont au lieu d'une simple diode OA210. On peut augmenter la valeur des condensateurs à 100 + 100µF. Le transfo doit fournir du 110V, ce qui donne 150V redressé. Les redresseurs en pont ont une chute de tension plus faible et les transfos un meilleur rendement avec un redresseur en pont au lieu d'un redresseur simple alternance. Le choix de la lampe amplificatrice est énorme et vous pouvez utiliser ce que vous avez en stock (hélas le brochage n'est jamais compatible).
Le PCL84 est un petit tube peu connu qui est très bien à sa place ici, la puissance d'un signal tracer ne doit pas être élevée. La tension de chauffage est de 15V, mais le tube fonctionne très bien avec du 12V. Il n'y a pas de version de ce tube en 6.3V car il n'était utilisé que comme étage vidéo dans les téléviseurs. La lampe a un facteur d'amplification élevé et la contre réaction est nécessaire. Ne pas utiliser ce tube avec une haute tension supérieure à 180V.

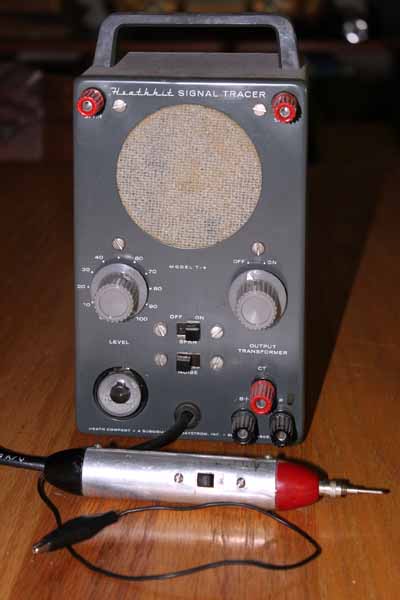

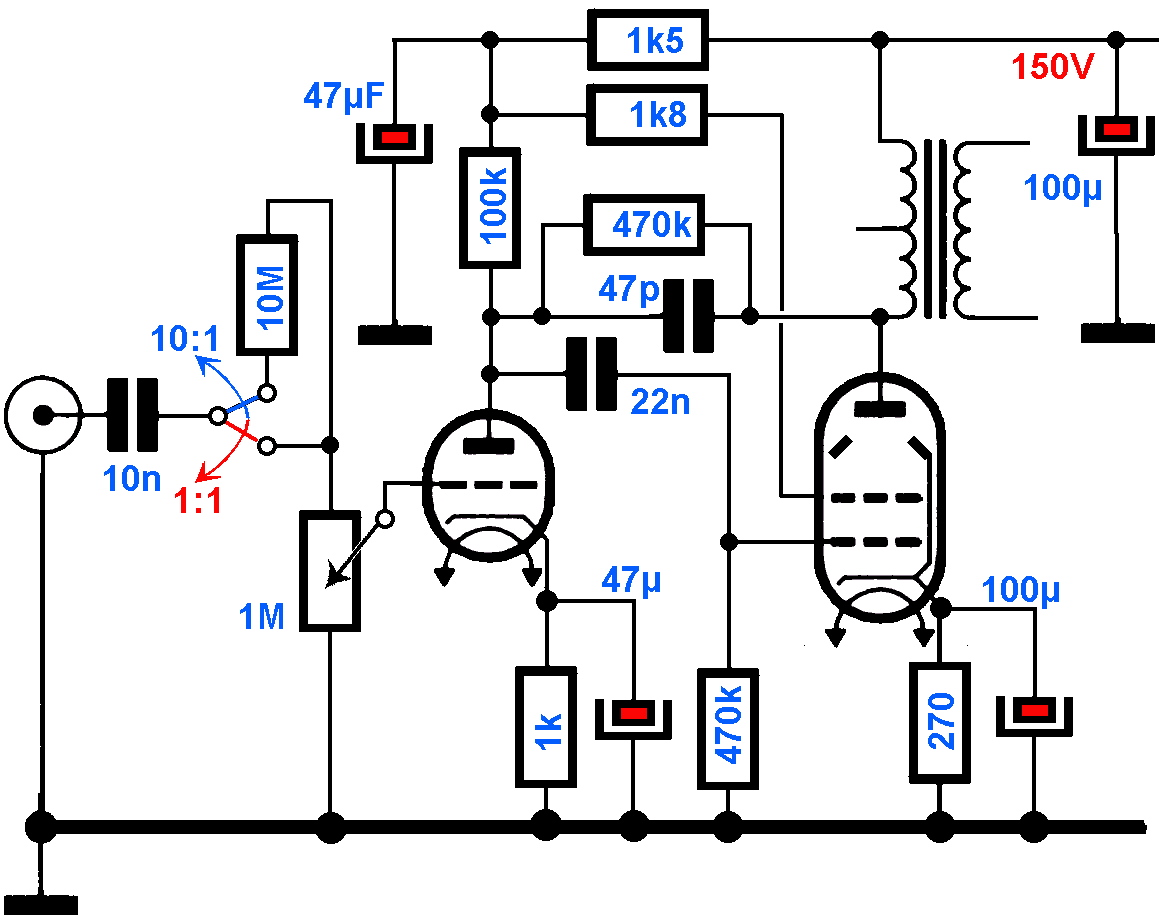

Le dernier montage est un signal tracer que j'avais construit il y a de nombreuses années. Il y a une contre réaction (c'est le condensateur de 47pF pour limiter la bande passante et la résistance de 470kΩ pour limiter le gain). La résistance de 1.8kΩ de la grille écran sert également à réduire l'amplification de la tétrode. A gauche un signal tracer de Heatkit, j'ai utilié le même pendant des années. L'œil magique ne donnait plus de lumière après quelquies années mais le signal tracer a fonctionné pendant des années. Il utilisait un ECL82. Une diode pouivait être mise en service dans la sonde pour faire des mesures dans les récepteurs. |
