La Russie et les pays de l'Est ont continué à utiliser des lampes dans de nombreux appareils jusque dans les années 1980. Il s'agit principalement de tubes de puissance, pour lesquels il n'y avait pas encore de substitut transistorisé.
-

-

Si les constructeurs d'amplificateurs à lampes trouvent aisément les lampes courantes (ECC83, EL84, EL34, 6L6, KT77,...) certaines lampes plus spécifiques se font plus rares. Il s'agit principalement de lampes de déflection, les fameuses sweep tubes aux caractéristiques particulières. Ces tubes sont fort recherchés par les connaisseurs.

Ces sweep tubes peuvent être utilisées dans de nombreux amplificateurs (si on les modifie pou tenir compte de leurs caractéristiques particulières), mais il y a un type d'amplificateur où on ne peut utiliser que des lampes de déflection magnétique: ce sont les amplificateur SEPP (single ended push pull) où les deux lampes de puissance sont branchées en série et ne voient donc qu'une demi-tension d'alimentation.

En Europe les vraies lampes de déflection ne sont plus fabriquées (à part un ersats EL509S qui n'est pas un vrai tube de déflection). Mais il existe un stock très important de lampes de déflection dans les anciens pays de l'Est. Dans ces pays, les téléviseurs étaient utilisés pendant de nombreuses années et il fallait des pièces de rechange. De plus, on n'est passé que lentement aux transistors, surtout pour les étages de puissance où il n'y avait pas de transistors adaptés.

Ce qui fait qu'on a continué à fabriquer de nombreuses lampes (et surtout des sweep tubes, qui n'avaient pas de remplaçants transistorisés dans les pays de l'Est) alors qu'en Europe et aux Etats Unis on avait des appareils complètement transistorisés.

Nomenclature

Contrairement aux codes Philips/Mullard (qui ont donné naissance aux codes Pro-Electron), les codes russes ne donnent que très peu d'information sur les lampes. C'est la même situation avec les codes américains (RETMA), mais chez nous on est plus habitué aux références américaines (6L6, KT77, ...).

  • Tout comme le code américain, la première lettre indique la tension de chauffage arrondie à l'unité.

  • Le second symbole est une lettre, et la lettre qui nous importe est le P qui indique une tétrode ou une pentode de puissance.

  • Puis vient un nombre qui n'a pas de signification particulière, c'est simplement un numéro d'ordre pour différencier les différentes lampes.

  • Le dernier symbole est une lettre qui indique le format de la lampe. Ce code n'indique pas le type de socquet. Le code qui nous interesse est le S (parfois repris comme C): lampe avec un diamètre de plus de 22.5mm. La plupart de ces lampes sont au format octal ou magnoval, mais ily a des surprises...
Notez que les lampes russes pour téléviseurs ont pratiquement toutes une tension de chauffage de 6.3V. Le circuit de chauffage série a très peu été utilisé dans les pays de l'Est. On a encore mis sur le marché de nouveaux types jusque dans les années 1970, alors qu'en Europe on avait pratiquement terminé la transition vers les transistors.

Les lampes NOS peuvent facilement être commandées par paquet de 8 ou 10 pour les lampes au format noval et par 4 pour les lampes au format octal ou magnoval, un signe qu'ily a encore des stocks très importants dans les pays de l'Europe de l'Est (Lituanie, Pologne, Lettonie, Estonie,...). N'achetez rien en Russie car les frontières sont fermées.

ECL805 6GV8 6F5P

Le tube standard pour la déflection verticale dans les téléviseurs monochromes. Cette lampe est très linéaire car elle doit fonctionner à du 50Hz, une fréquence où les bobines de déflection se comportent comme des résistances. L'ampoule contient une triode et une tétrode à faisceaux dirigés.

Utilisation:

  • Cette lampe est idéale dans un petit ampli push pull où on arrive à une puissance de plus de 10W.
  • C'est une des rares lampes basse puissance qui peut être utilisée dans un petit ampli SEPP car la lampe fonctionne bien sous une tension anodique de 160V.
  • A cause de la dissipation anodique maximale assez faible la lampe n'est pas recommandée aux amplis single ended
Utiliser une polarisation par tension négative et un fonctionnement en classe AB pour arriver à un rendement élevé (plus de puissance audio et moins de dissipation dans la lampe).

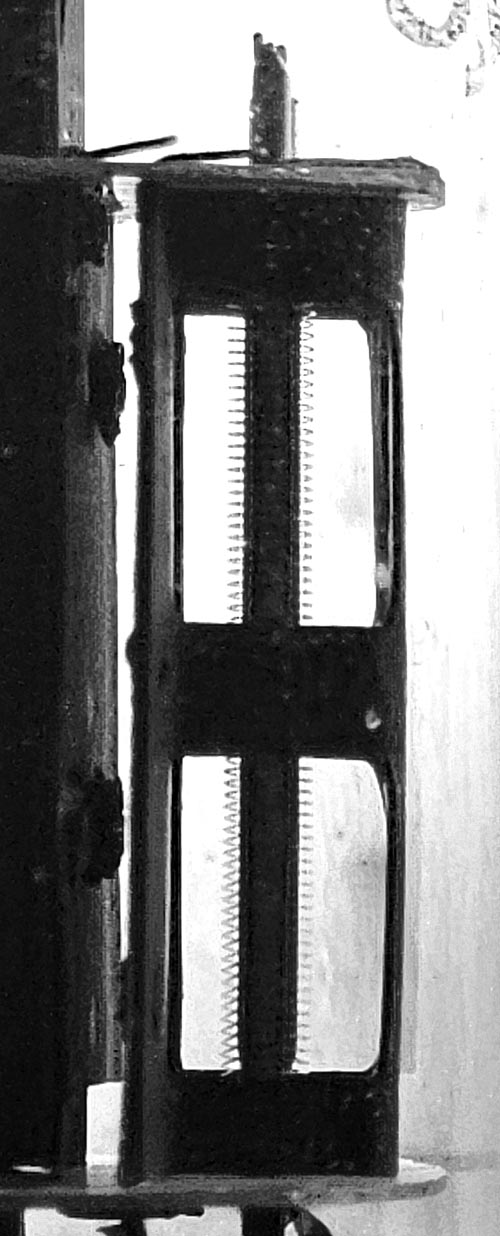

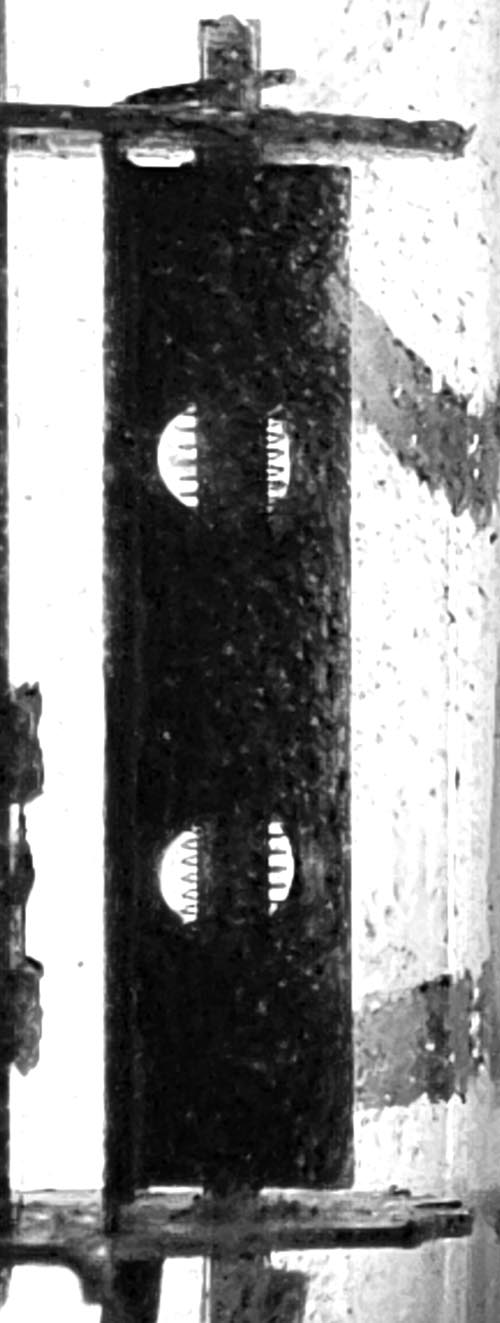

Comparaison de la triode de la lampe russe et européenne: la version russe ne diffère que par la triode qui a un pas plus serré et la grille se trouve également plus proche de la cathode. L'influence de la grille est plus importante et la triode sqe comporte plus comme une triode ECC83 que comme triode ECC81. La triode de la lampe russe a en pratique les mêmes caractéristiques que la triode d'une lampe ECL86 (triode-tétrode audio). La triode russe doit fonctionner avec une tension anodique de plus de 100V pour avoir un fonctionnement linéaire.

EL508 17KW6 6P41S

Lampe de déflection verticale des téléviseurs couleurs. Cette lampe a de très bonnes caractéristiques pour un amplificateur. Attention, le brochage eszt différent!

C'est la version un peu plus puissante de la lampe ECL805, elle peut être utilisée dans toutes les situations. Tension de grille écran de 170V. On obtient une puissance de 40W dans un amplificateur push pull avec tension de grille écran stabilisée.

EL500/EL504 6GB6 6P36S/6P44S

Lampe de déflection ligne des téléviseurs monochromes, souvent utilisée dans un amplificateur single ended (où la lampe n'est pas vraiment à sa place à cause des distorsions). Très bonne dans un push pull avec tension de grille écran de 150V.

EL509 6KG6 6P42S

Lampe de déflection horizontale aux caractéristiques légèrement différentes (dissipation de 24W et brochage différent). Probablement utilisé pour les petites télévisions couleurs où un 6P45S est trop puissant. Lampe peu interessante car elle n'a pas d'équivalents européens.

EL519 6KG6A 6P45S

Lampe de déflection horizontale pour télévisieurs couleur, dissipation anodique de 40W. Cette lampe peut être utilisée dans tous les scénarios: amplificateur single ended ou push pull (pour une puissance de 100W dans ce dernier cas si la tension de grille écran est stabilisée). Distorsion élevée et forte consommation dans le cas d'un ampli SE.
