Branchement normal Bi-wiring Bi-amping Crossover parallèle Crossover série

Les deux entrées sont cours-circuitées par un pontage lors de l'achat et un seul cable de l'ampli vers l'enceinte suffit. Cette connection normale suffit pour les gens normaux.

Il n'y a aucune raison d'utiliser du bi-wiring, sauf si vous voulez payer deux fois vos chers cables en cuivre oxygen free 99.995%.

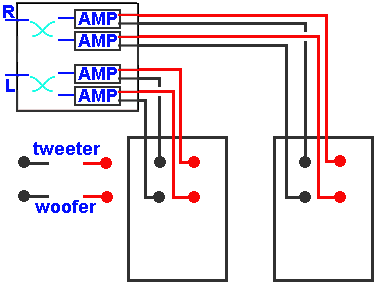

Le bi-amping est très interessant, surtout pour un amplificateur à lampes qui a généralement une puissance moindre. Le bi-amping permet de réduire la distorsion d'untermodulation (toujours présente avec des amplificateurs à lampes) et on dispose d'une puissance sonore qui est plus élevée que la puissance des deux amplis combinés.

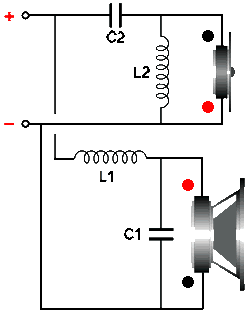

Le premier filtre qui est montré est un crossover standard qui est utilisé dans beaucoup d'enceintes (parfois en une version plus simple). Ce filtre se trouve dans l'enceinte même et sépare les basses des aiguës pour les envoyer aux haut parleurs correspondants. Il y a parfois une résistance qui est placée en série avec le tweeter pour égaliser les niveaux sonores. Le passage des basses aux aigues et progressif et il y a peu de déphasages à la fréquence de coupure.

Le tweeter est branché à l'envers, c'est parce que le condensateur produit un déphasage avant de 90° et que la self produit un déphasage arrière de 90°. En tout on a alors un déphasage de 180° et c'est pour cela qu'un des deux haut parleurs est branché à l'envers.

On aurait tout aussi bien pu inverser les connections du woofer, c'est simplement une convention. On ne peut pas utiliser une enceinte dont le tweeter est branché inversément et l'autre enceinte dont le woofer est branché inversément. C'est pour cela qu'il y a cette convention.

Les enceintes avec un filtre très simple (un condensateur pour le tweeter) n'ont pas cette inversion.

Il existe aussi un filtre série, montré ici dans une configuration du troisième ordre. L'ordre indique le nombre de composants filtrants par haut parleur dans le crossover.

Le calcul des filtres de crossover est complexe car le haut parleur ne se comporte pas comme une simple résistance. Il faut prendre en compte la fréquence de résonnance du haut parleur, et cette fréquence change quand le haut parleur est placé dans l'enceinte. Une combinaison de filtres et de haut parleurs qui sonne très bien dans une enceinte donnée peut produire un mauvais son dans une autre enceinte qui charge différemment les haut parleurs et produit d'autres fréquences de résonnance.

Je dispose de nombreux appareils de mesure pour tester les amplificateurs (générateurs multi fonctions, oscilloscope, distorsiomètre pour analyser les harmoniques,...) mais je n'ai rien pour tester les enceintes (pour commencer il faut un local adapté que je n'ai pas).

Les enceintes qui ont deux entrées pour le bi wiring ou bi amping ne peuvent pas utiliser un filtre crossover série. Certains concepteurs préfèrent un filtre série, d'autres un filtre parallèle. Moi je préfère la configuration bi ampli où le filtrage s'effectue dans l'ampli même: pas de résonnances parasites, pas d'impédances changeantes et le filtre qui peut être calculé plus simplement. Dans un bi ampli, un filtre de 6dB par octave suffit généralement.

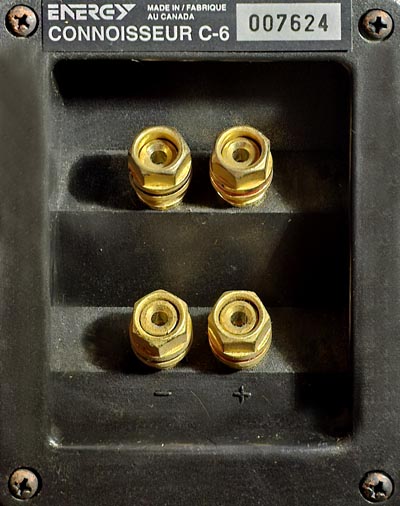

Je possède deux enceintes accoustiques de Energy, la série Connoisseur C6 (série originale d'avant 2000), acheté pour une bouchée de pain lors de la faillite de Roels Hifi. Je les ai d'abord utilisées avec un amplificateur à lampes dans la configuration standard et le rendu était moyen: les aiguës et les mids, ca allait, mais les basses étaient trop présentes, mal amorties et pas assez profondes. J'ai alors rangé ces enceintes luxueuses, volumineuses et glossy dans un placard.

Puis j'ai branché un bi-ampli sur les enceintes. Comme il s'agit d'un ampli à lampes, c'est une boite énorme avec 8 tubes de puissance (4 EL504 pour les basses pour une puissance de 20W et 4 EL508 pour les mid/aiguës pour 10W). Le son était nettement meilleur, l'intermodulation avait pratiquement disparu, mais les basses n'étaient toujours pas en ordre. Trop envahissantes et mal définies.

J'ai ouvert l'enceinte et j'ai éliminé le filtre. J'ai également remarqué pourquoi les basses étaient si mal définies: les deux woofers étaient branchés en parallèle et l'impédance faisait moins de 4Ω. L'ampli à lampes avec son facteur d'amortissement pas très élevé ne pouvait pas maitriser les woofers.

La configuration finale était celle-ci: deux amplis stéréo (bi amping) et les deux enceintes utilisées sans filtres passe-haut et passe-bas (le filtrage se fait maintenant à l'entrée de l'ampli). Les woofers ont été branché sur la sortie 4Ω et les tweeters sur la sortie 8Ω. Les basses sont maintenant bien mieux amorties (les basses bien profondes apparaissent enfin).

Je peux modifier le rapport basses/aiguës en modifiant le volume de chaque ampli. la qualité sonore est bien meilleure, mais pas suffisante pour que je continue à utiliser mon énorme ampli (il consommait environ 200W et mesurait 60 × 40cm sur mon bureau). Les enceintes Energy C6 ont à nouveau disparu dans le placard. Quand j'ai testé une dernière fois les enceintes en 2025, j'ai remarqué que la bobine de trois woofers avait laché.

Utiliser un bi ampli était une très bonne chose, cela a vraiment amélioré une enceinte moyenne. La puissance disponible était plus élevée, les distorsions moindres et les basses plus concentrées. Mais au bout de 25 ans les enceintes n'étaient plus au niveau.
