Cette page peut être interessante si vous voulez transformer un ampli avec polarisation par résistance cathodique en ampli avec polarisation par grille négative (cela augmente le rendement et réduit les distorsions). C'est valable aussi bien pour un ampli push pull classique que pour un ampli SRPP dessiné à droite.

Si comme moi vous utilisez un transfo séparé pour la tension de chauffage et pour la haute tension vous pouvez créer la tension négative via un doubleur de tension branché sur la tension de chauffage ou en utilisant le bobinage haute tension.

C'est un ampli stéréo dont je n'ai dessiné qu'un canal. L'alimentation est utilisée par les deux canaux.

La tension de chauffage est fournie par un transfo avec deux bobinages 12V 1A séparés. Un des bobinages est mis au potentiel de la masse, l'autre est mis au 175V pour alimenter les tétrodes supérieures. Les filaments sont alimentés en série.

La haute tension est de 350V et il y a une tension de 175V pour la grille écran de la tétrode inférieure. C'est une alimentation très classique.

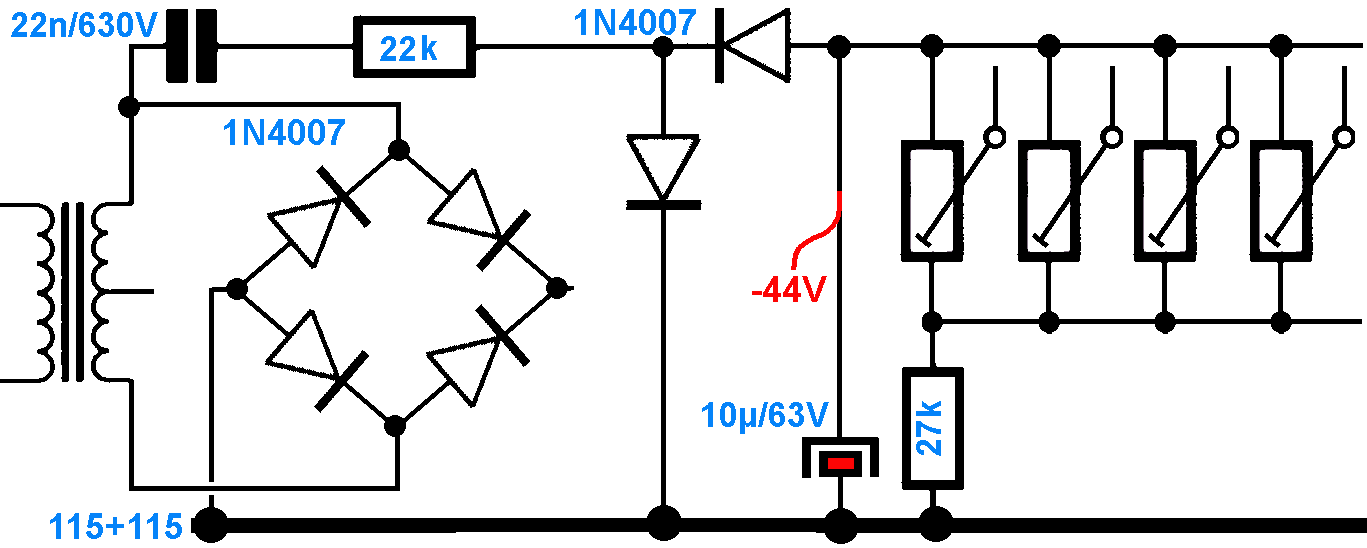

Pour la tension de polarisation négative un condensateur de faible valeur (0.1µF) prélève une partie de la haute tension alternative. Elle est redressée par deux diodes et filtrée et donne la tension négative. L'ampli travaille en légère classe AB.

Le but ici n'est pas de vous exmpliquer le fonctionnement d'un ampli SRPP mais de vous montrer encore un schéma différent. J'ai réalisé beaucoup de ces amplis, car ils sont faciles à réaliser et ne nécessitent pas de transfo de sortie qui sont assez chers.

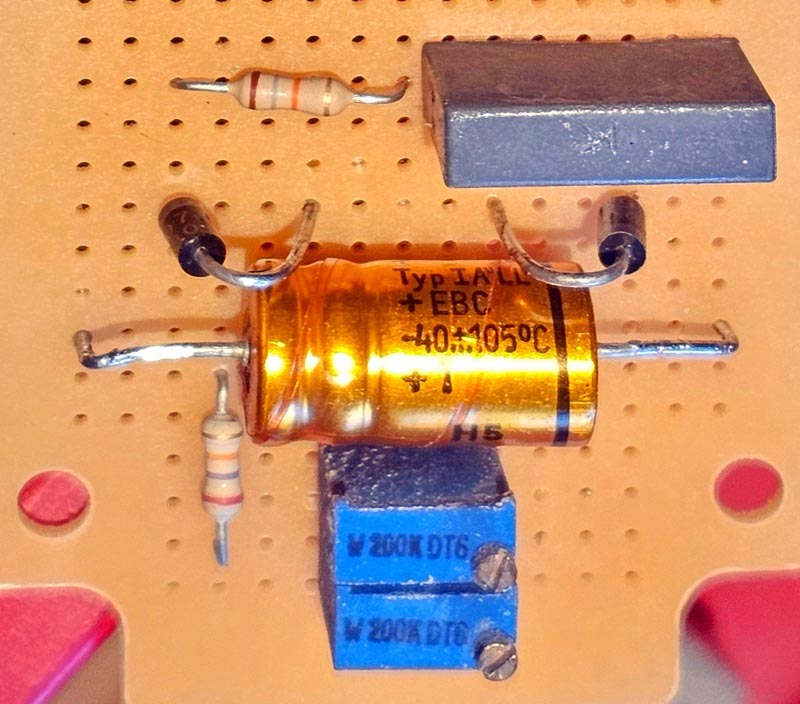

Un petit circuit tout simple qui peut être ajouté à un amplificateur existant pour passer d'une polarisation par résistance cathodique à une polarisation par tension négative.

Les résistances cathodiques doivent être remplacées par des résistances de mesure de 1Ω, une résistance par tétrode ou pentode.

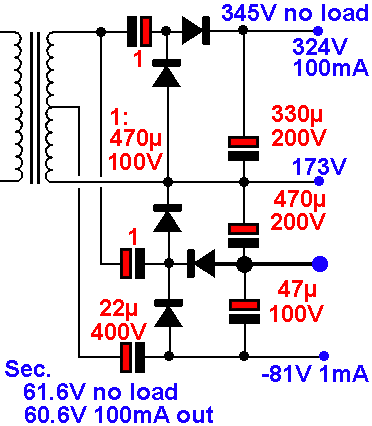

La tension de polarisation négative peut également être obtenue à partir d'un transformateur de petite chaine hifi. Nous avons ici utilisé un transformateur fournissant une tension de sortie de 2 x 30V, pour réaliser une alimentation complète. On obtient ainsi une haute tension à vide de 345V et une tension en charge de 324V (108mA). La tension de 173V correspond à la tension de grille écran des étages de sortie (EL508).

La tension de grille de commande est obtenue à partir de la tension négative de -81V. Un diviseur de tension et quatre résistances ajustables de 250kΩ permettent de régler individuellement le courant traversant chaque tétrode.

Ce circuit peut également être utilisé pour alimenter en tension négative un déphaseur long tail (déphaseur de Schmidt) en augmentant la capacité des condensateurs électrolytiques de 22 et 47µF à 47 et 100µF. Cette tension négative permet de concevoir le déphaseur de manière à obtenir une bonne égalisation des deux tensions alternatives en sortie et une plage de fonctionnement linéaire suffisamment étendue pour piloter même les étages de sortie les moins sensibles.

Dans ce circuit, la tension négative est de 81V. Si une tension négative de 165V est souhaitée, le condensateur de 22 µF doit être connecté à la borne supérieure du transformateur.
