La tension de 12V est devenue standardisée pour beaucoup de petits appareils. Certains transfos peuvent fournir 3A, juste assez pour alimenter un petit ampli avec 4 ECL86 (1.4A dans deux circuits série = 2.8A). Controlez que le transfo peut fournir le courant demandé. Le transfo à droite a été utilisé dans un monobloc avec deux ECL805. Il n'y a pas de parasites si les précausions suivantes sont prises.

Le petit boitier contient une alimentation à commutation: on ne fabrique plus d'alimentations linéaires qui sont plus grandes. Passé une certaine puissance elles ne peuvent plus être utilisées car elles ont un facteur de puissance et un facteur de crête qui n'est pas assez bon. Mais les alimentations à commutation produisent un électrosmog (parasites radio) et les amplificateurs à lampes y sont sensibles car ils travaillent avec une impédance élevée. Il faut prendre deux mesures.

Le bloc d'alimentation à droite était utilisé à l'origine pour alimenter des petites enceintes actives, mais on entendait un grésillement dans les haut parleurs. Un petit filtre a été ajouté, mais finalement j'ai remplacé les enceintes d'ordinateur par un petit ampli avec des ECL805.

Electrosmog (parasites radio)

La seule solution c'est de mettre l'alimentation dans un boitier métallique qui est mis à la masse. Il faut tenir compte que ces alimentations ont une durée de vie limitée en comparaison des alimentations classiques avec un gros transfo. Il faudra peut être remplacer l'alimentation dans quelques années.

Parasites via les cables

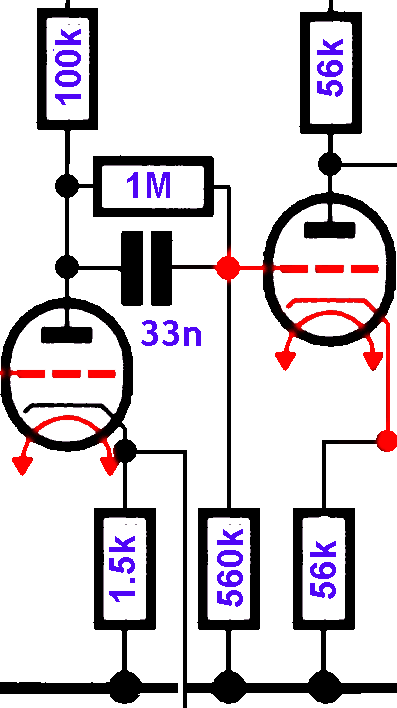

Un étage préamplificateur typique avec un ampli en tension et un déphaseur cathodyne.

Le filament agit un peu comme antenne et émet des parasites par couplage capacitif avec les électrodes.

Les parasites peuvent agir sur la grille du préampli (qui est généralement une entrée à haute impédance) et sur la grille du cathodyne, dont la cathode a aussi une impédance élevée.

Les parasites qui se propagent via les cables doivent être bloqués le plus rapidement possible (donc dans le boitier métallique même) avec des condensateurs et des selfs de filtrage. J'ai utilisé un condensateur non polarisé de 10µF du coté de l'alimentation, suivi de deux selfs de 22µH et d'un électrochimique de l'autre coté, comme montré sur la photo en haut à droite.

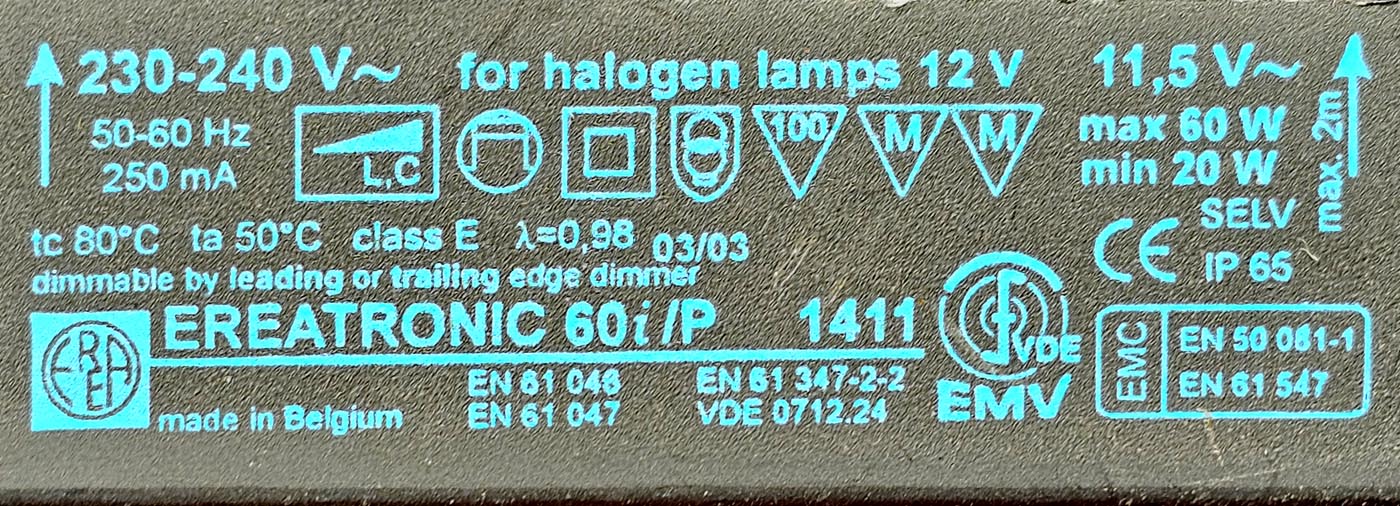

Blocs d'alimentation pour éclairage halogène

Ces blocs d'alimentation sont faciles à trouver et sont souvent bon marché car les revendeurs tentent de liquider leurs stocks. On utilise en effet de moins en moins de lampes halogènes et les blocs d'alimentation se vendent de moins en moins. Ces blocs peuvent généralement fournir une puissance plus élevée et un seul bloc suffite pour 4 lampes EL34. Pour l'étage préamplificateur on peut utiliser un transfo plus petit comme montré en haut de page.

Les blocs d'alimentation électroniques pour éclairage halogène ont un problème supplémentaire. Ces blocs électroniques sont plus rudimentaires et produisent généralement plus de parasites (les lampes à incandescence n'y sont pas sensibles).

En plus, ces blocs fournissent un signal alternatif: pas un sinus, mais un signal en créneaux à flancs raides et déformés. Nous devons redresser ce signal alternatif: non pas à cause du signal alternatif, mais pour pouvoir filtrer les flancs raides du signal en créneaux.

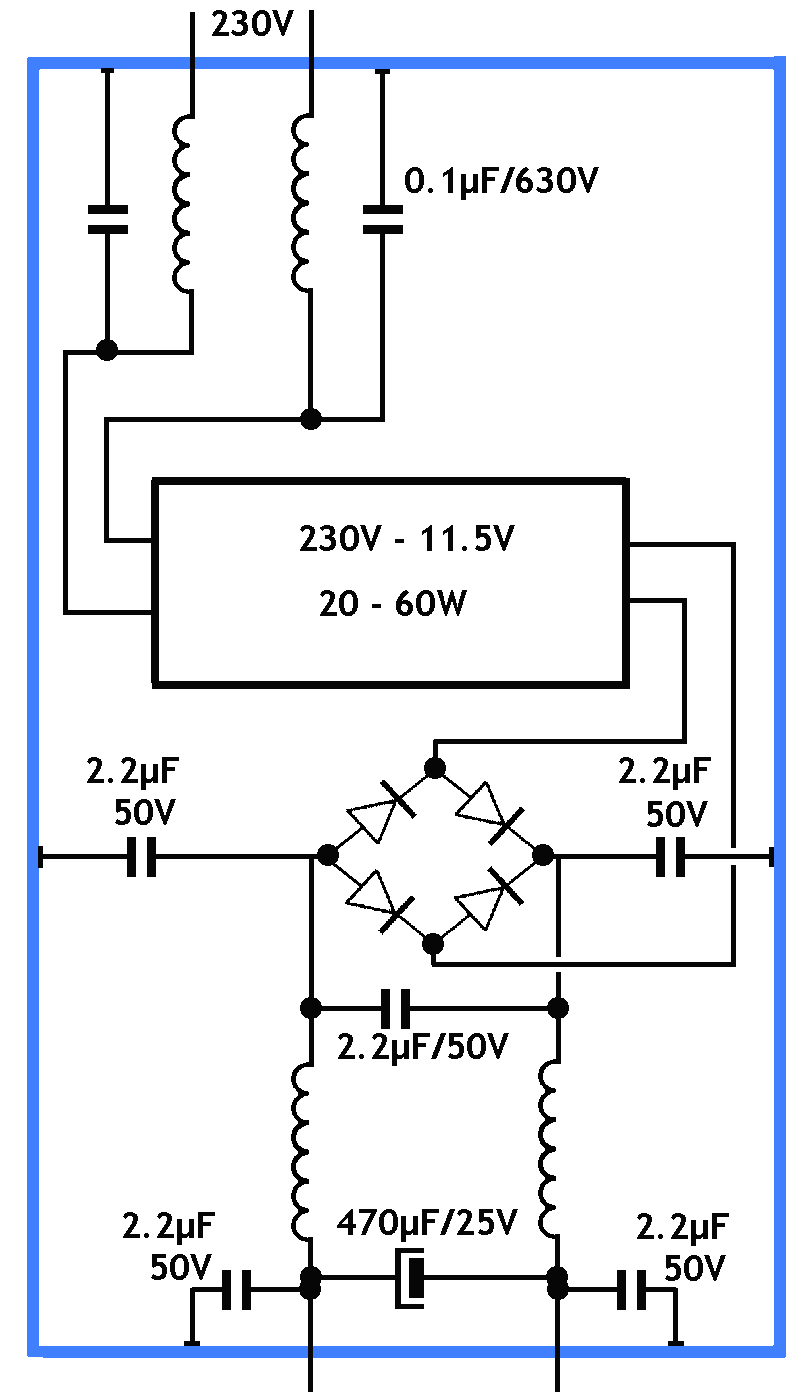

Nous avons à gauche le montage complet pour filtrer les parasites.

L'alimentation et les filtres sont tous placés dans le boitier métallique qui est mis à la masse.

Le signal en créneaus est directement redressé avec des diodes spécifiques pour alimerntations à commutation (SB540). Ce sont des diodes schottky avec une faible chute de tension, conçues pour 5A et 40V.

Il y a ensuite une cellule de filtrage qui est identique à celle d'un bloc d'alimentation à commutation normal: d'abord quelques condensateurs non polarisés, deux selfs de filtrage et un électrochimique. Ne placez pas de condensateurs directement sur la sortie de l'alimentation, car elle fournit de l'alternatif. Les condensateurs cours-circuitent l'alternatif et l'alimentation tomberait rapidement en panne.

Des condensateurs sont également utilisés pour envoyer les parasites vers le boitier, qui doit être mis à la masse. On peut également utiliser ces condensateurs dans le premier montage.

Tension de polarisation négative

Il n'est pas possible d'utiliser les blocs d'alimentation électroniques s'ils fournissent du continu. Les blocs d'alimentation pour lampes halogènes fournissent de l'alternatif, mais à cause de la forme en créneaux de la tension la tension redressée est identique à la tension effective. Il n'y a pas de multiplication de la tension par 1.4V. Nous partons avec une tension de 11.5V, ce qui nous fait -20 à -22V (tension redressée, doublée et filtrée).

On peut également utiliser la tension du bobinage secondaire pour la haute tension pour produire la tension de polarisation négative, c'est expliqué sur la page tension de polarisation négative.
