Les tubes combinés étaient une aubaine pour les fabricants d'appareils: on peut réaliser un amplificateur complet avec un seul tube et il faut très peu de composants externes en plus. Un ampli à transistors nécessite plus de composants et 3 ou 4 transistors au lieu d'une seule lampe.
Les tubes combinés sont normalement destinés à un amplificateur single ended pour une puissance maximale de 4W, bien que certains types permettent un amplificateur push pull.
Pour encore réduire les coûts, on a même lancé des doubles pentodes (pour appareils stéréo) et des doubles pentodes avec triode déphaseuse (pour ampli push pull).
Le but ici est de faire la concurrence avec les premiers appareils à transistors, et le meilleur moyen de faire la concurrence, c'est le prix. Les transistors coûtaient plus cher que les tubes dans les années 1960-1970, et il en fallait plus dans un amplificateur.
Les tubes combinés ont ainsi été utilisés dans les téléviseurs jusque dans les années 1970. La qualité sonore en comparaison des premiers amplis à transistors était meilleure, et de toute façon il fallait suffisamment de tubes pour compléter la chaine à 300mA.

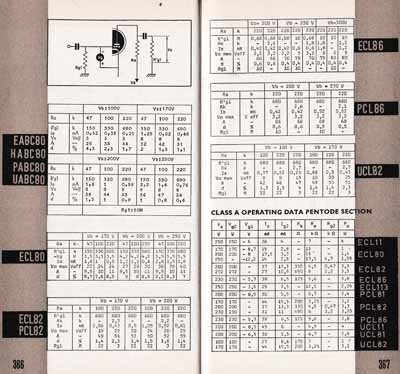

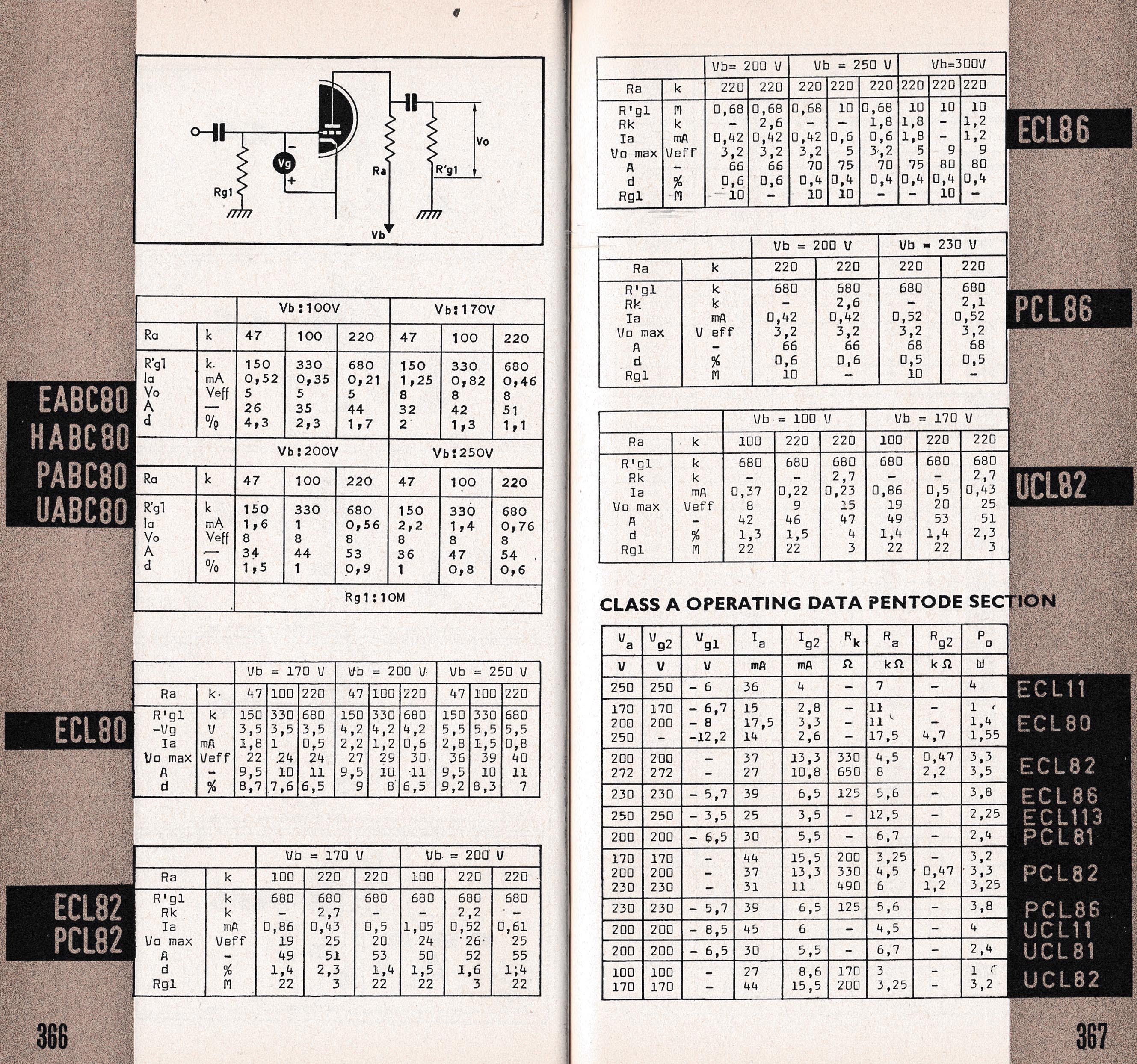

A droite les paramètres de quelques tubes décrits ici. Le EABC80 n'est pas une triode-pentode, mais un tube utilisé spécifiquement dans les radios AM/FM avec une diode de détection AM, une double diode pour le discriminateur FM et une triode préamplificatrice comparable à une triode EC(c)83.
La triode du ECL80 est faiblarde avec un µ de 20, une pente de 1.9mA/V et une dissipation maximale de 1W. Le tube a une cathode commune pour limiter la puissance de chauffe (le tube ECL80 peut également être utilisé dans un circuit série 300mA). La pentode a une dissipation maximale de 3.5W et un ampli utilisant ce tube permet une puissance musicale de 1.5W (d = 10% à 1.75W (d = 50%).
Le tube ECL82 et ses variantes PCL82 et UCL82 est une version améliorée du ECL80 et quelques années plus tard on a fabriqué le ECL83 qui a une puissance moindre.

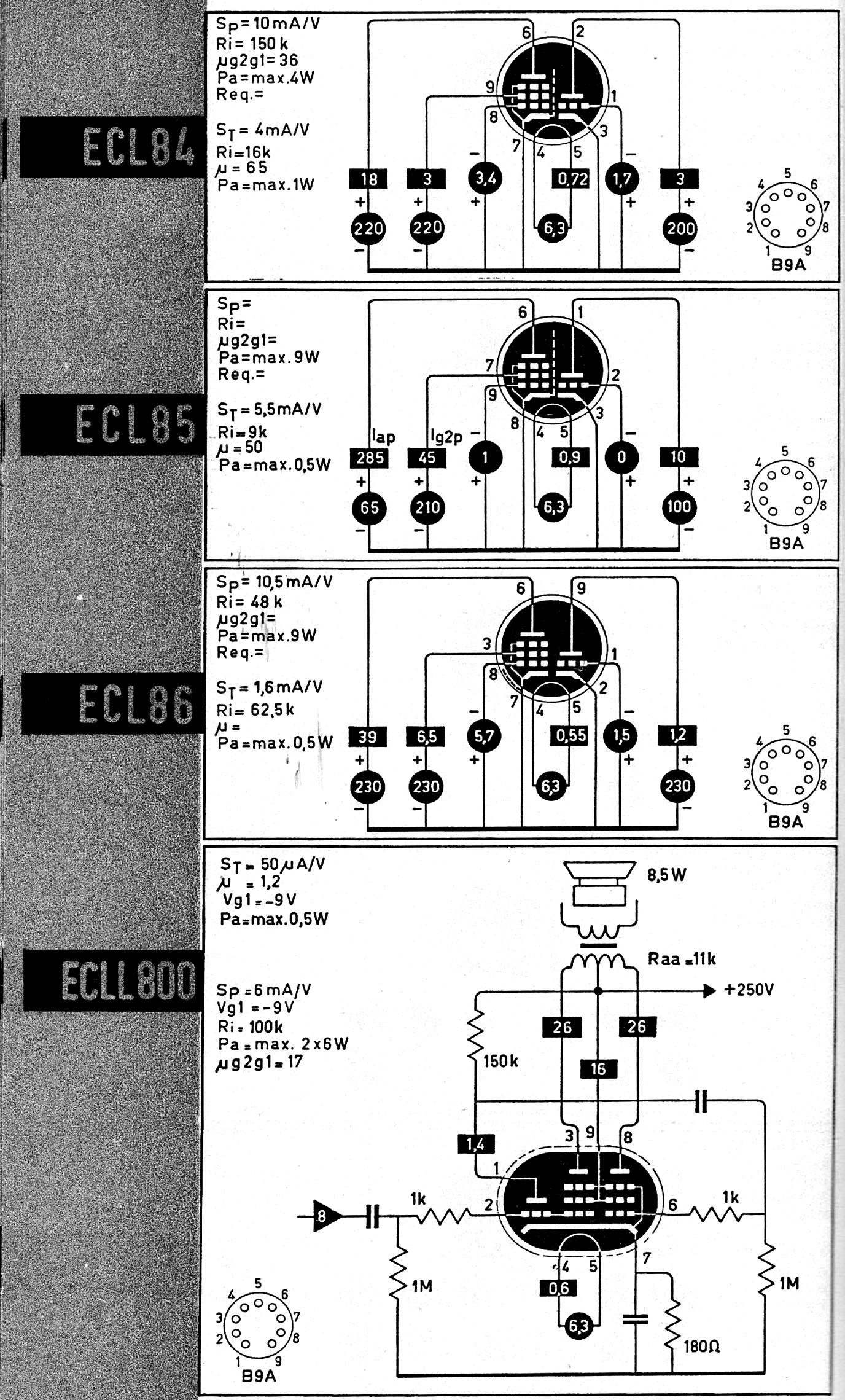

Le tube ECL84 est un amplificateur vidéo, conçu pour travailler avec un courant anodique plus faible, mais on a construit de petits amplis avec ce tube.
Le ECL85 est spécifiquement un tube de déflection trame (déflection magnétique verticale). Jusqu'à présent on avait utilisé un même type de tube pour l'amplification audio et la déflection, voici un tube spécifique. En comparaison du ECL86 qui lui ressemble fort, ce tube a une puissance de chauffe plus importante et une large cathode pour fournir un courant important: il est de 285mA pour une tension anodique de 65V. A cette tension le tube n'est évidemment plus linéaire.
Le ECL86 cloture la liste, c'est le dernier tube conçu. Si vous voulez construire un ampli avec peu de composants, c'est ce tube qu'il faut choisir, il a été conçu spécifiquement comme tube audio. On peut construire un ampli push pull complet avec seulement deux ou quatre tubes (mono/stéréo).
Le ECL85 a des caractéristiques très interessantes et on peut construire un très bon ampli si on tient compte de ses caractéristiques particulières (ne pas utiliser un circuit destiné au ECL86). On trouve encore beaucoup de ces tubes sous le type PCL805.
Le ECL11 a été développé juste avant la seconde guerre mondiale et utilise un ancien type de soquet.
Triodes-pentodes,
soquet B9A (noval)
| V | I | P | D | Vin
|
|---|
|
| 250V | 14mA | 1.5W | 10% | 5.3V | SE
| |
Un tube destiné à l'origine comme tube de puissance pour le déflection trame des premiers téléviseurs dans les années 1950. Le tube était utilisé à la limite de ses possibilités. On a également utilisé le tube dans les pick ups bon marché. La cathode est commune aux deux sections, ce qui limite l'utilisation de tube. La dissipation de la partie pentode est de 3.5W.
| |
| 200V | 30mA | 2.4W | 10% | - | SE
| |
Un tube qui n'a été fabriqué qu'en RDA (République Démocratique Allemande), probablement qu'il existe également une version russe de ce tube. Ce tube a une cathode commune comme le ECL80 et le tube a été utilisé comme déflection trame dans le stéléviseurs à très petit écran et comme amplificateur audio.
La dissipation anodique maximale est de 6.5W.
| |
| 200V
250V | 35mA
28-31mA | 3.5W
10.5W | 10%
4.8% | 6.6V
12.5V | SE
PP
| |
Le tube précédent a rapidement été remplacé par le ECL82 qui a de meilleures caractéristiques. La triode qui est plus grande permet un courant plus important (nécessaire dans les applications de déflection trame). Le tube a également été utilisé comme amplificateur audio dans les pick ups. Dissipation maximale: triode = 1W, pentode = 7W
| |
| 200V
200V | 27mA
25-29mA | 2.5W
7.2W | 10.5%
4.2% | 5.2V
23.5V | SE
PP
| |
Tube de puissance très modeste utilisé principalement dans les pick ups. Dissipation maximale: triode = 3.5W, pentode = 5.4W. Les concepteurs ont décidé que le tube ECL82, lancé un an auparavant, était décidément bien trop puissant...
| |
| |
Tube amplificateur vidéo, principalement pour la norme A (norme anglaise 405 lignes 3MHz de bande passante). Dissipation maximale 4W (pentode) et 1W (triode). Ce tube n'est pas conçu pour des utilisations audio, mais on trouve quelques réalisations modernes.
|
ECL85
| |
Tube de balayage trame, peut également être utilisé comme amplificateur audio. Dissipation maximale: triode = 0.5W, pentode = 8W. A 50Hz la bobine de déflection trame se comporten comme une résistance et doit donc être commandée linéairement: ces tubes ont une faible distorsion et peuvent aisément être utilisés dans un amplificateur audio où leur courant de plaque important permet un bon amortissement.
Ce tube se trouve principalement sous la référence PCL85 et PCL805 (version améliorée).
| |
| 250V
300V | 27mA
31-37mA | 2.8W
14.3W | 10%
5% | 2.7V
8.7V | SE
PP
| |
Le tube le plus utilisé comme amplificateur audio complet. Dissipation 0.5W triode, 9W pentode. La sensibilité de la pentode est très élevée, un signal relativement faible suffit pour d'obtenir la puissance nominale.
Les tubes de la série "P" sont compatibles, mais avec un courant de chauffage de 300mA (circuit série) utilisés dans les téléviseurs.
|
PCL88
| |
Equivalent européen du tube 30PL14, un tube de déflection aux caractéristiques comparable à celles du PCL805. Tube assez rare. Attention, il ne s'agit pas d'un tube qui a une tension de chauffage de 30V comme le code américain laisserait supposer. Le gain de la triode est très faible et ce tube n'est pas à sa place dans un ampli audio.
|
Double pentode,
soquet B9A (noval)
| V | I | P | D | Vin
|
|---|
|
| 250V
250V | 29mA
11-28mA | 3W
9.2W | 10%
5% | 4.2V
8.5V | SE*
PP
|
Pentode double utilisé comme tube de puissance stéréo (2 × 3W), peut éventuellement aussi être utilisé comme étage push pull mono. La dissipation maximale de chaque pentode est de 6W.
Ce tube est très rare et est remplacé par une paire de EL95 ou EL90 dans un soquet adaptateur.
SE* = Single Ended Stéréo
|
Double pentode et triode,
soquet B9A (noval)
| V | I | P | D | Vin
|
|---|
|
| 250V | 11-29mA | 9.2W | 5% | 8.5V | PP
| |
Etage push pull complet avec étage déphaseur incorporé. Les caractéristiques des pentodes sont les mêmes que celles du tube précédent. La triode est destinée à un montage paraphase simple (qui nécessite moins de composants), le gain est de -1 avec une résistance anodique de 150kΩ (µ = 1.2).
|
|
