Cette page reprend la liste des pentodes de puissance utilisées dans l'atage final d'un amplificateur
-

-

La puissance est indiquée avec un taux de distortion et un signal sur la grille pour obtenir la puissance indiquée. La tension est en V effectifs, le sweep est donc 3× plus grand. Pour les étages push-pull, la tension est la tension différentielle entre les deux grilles.

Le puissance indiquée est à prendre avec un grain de sel, le taux de distortion avoisinant les 10%. Il s'agit souvent de puissance musicale, qui ne peut être maintenue qu'un instant.

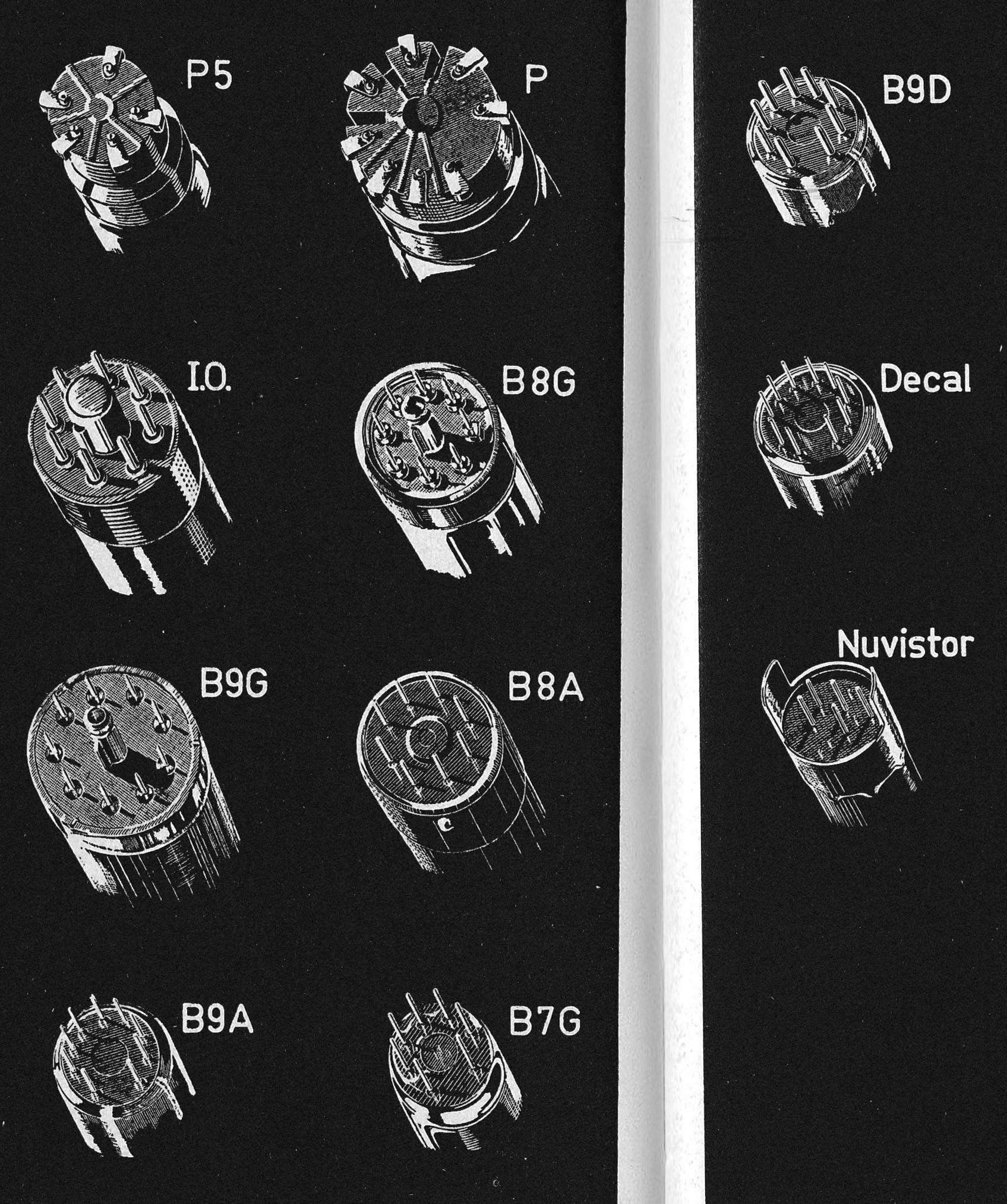

Pentodes simples socquet B7G VIPDVin
Pour réaliser un amplificateur stéréo, il faut deux tubes de puissance et une triode double. L'etage de commande peut être un ECC83 (un seul tube dont on utilise les deux sections suffit).

EL90

250V
250V
45mA
35 - 38.5mA
4.5W
10W
8%
5%
8.8V
21.2V
SE
PP
Pentode à flux dirigé, la version européenne du tube 6V6 américain. Tube assez rare. Avec une dissipation sur l'anode de 12W, le tube devient très chaud en fonctionnement normal, l'enveloppe en verre peut même se déformer

EL91

250V
250V
16mA
10-14.5mA
1.7W
5.6W
10%
2%
5.8
21.5
SE
PP
Pentode utilisée dans certaines radios bon marché, la puissa&nce était 1.4W, ce qui était jugé suffisant à l'époque. Un fonctionnement en push pull est évidemment possible, bien que ce tube n'était pas destiné à être utilisé de cette façon. Ce tube n'était normalement pas destiné aux amplificateurs haut de gamme, bien que la distortion en mode push pull soit acceptable. La dissipation sur l'anode est de 4W. Ce tube était également employé en radiofréquences (petit émetteur jusqu'à 100MHz, puissance de 1.85W)

EL95

250V
250V
24mA
8-26mA
3W
7W
12%
5%
5V
18V
SE
PP
Pentode destinée à une utilisation dans les autoradios de l'après guerre. Il fallait monter un convertisseur pour produire la haute tension. La dissipation maximale sur l'anode est de 6W. Le tube a également été utilisé dans les radios domestiques.
Pentodes simples, soquet B9A VIPDVin

EL81

200V25-87mA20W5.5%22.5VPP
Un tube de déflection ligne utilisé dans les toutes premières télévisions après la seconde guerre mondiale, mais ce tube donne de très bons résultats comme aplificateur push pull. En effet, le tube qui était le plus utilisé à l'époque pour des applications audio, le EL41 avait de mauvaises caractéristiques quand on l'utilisait en push pull. Caractéristiques et schéma EL81 PL81. Ce tube est encore fabriqué. Dissipation de 8W, mais le tube fonctionne très bien en classe AB (notez la différence entre le courant de repos et le courant en pointe).

EL821 EL822

Tube de puissance vidéo utilisé dans les moniteurs professionels. Résistance interne élevée, n'est pas prévu pour des applications audio.

EL83

Egalement un tube de puissance vidéo, mais destiné aux téléviseurs grand-public. On retrouve ce tube dans certaines télévisions haut de gamme des années 1950 (les télévisions bon marché utilisaient en EF80 qui fonctionnait très près de ses limites).

EL84

250V
300V
48mA
36-46mA
5.7W
17W
8%
4%
4.4V
20V
SE
PP
La bonne à tout faire qui pouvait aussi bien être utilisée single ended dans les postes de radio et en push pull dans les amplificateurs. Dissipation maximale de 12W. Plusieurs schémas se trouvent ici: EL84. Attention, le PL84 n'a pas les mêmes caractéristiues (voir EL86).

EL85

250V
250V
24mA
20-22mA
2.6W
6.4W
10%
5.4%
7.4V
24.4V
SE
PP
Petit frère du EL84, il permet une dissipation d'anode de 6W.

EL86

200V
300V
250V
64mA
65mA
50mA
5.3W
4.5W
18.5W
10%
9.3%
4.5%
7V
5.4
26V
SE
SRPP
PP
Tube qui peut fournir une puissance élevée à partir d'une tension anodique plus basse que le EL84, ce tube était destiné aux circuits SRPP (series regulated push pull). La dissipation est également de 12W. La version PL (circuit de chauffage série des téléviseurs) est le PL84. Le tube peut également être utilisé dans un circuit push pull classique.
Triodes-pentodes, soquet B9A VIPDVin

ECL80

250V14mA1.5W10%5.3VSE
Un tube destiné à l'origine comme tube de puissance pour le déflection trame des premiers téléviseurs dans les années 1950. Le tube était utilisé à la limite de ses possibilités. On a également utilisé le tube dans les pick ups bon marché. La cathode est commune aux deux sections, ce qui limite l'utilisation de tube. La dissipation de la partie pentode est de 3.5W.

ECL82

200V
250V
35mA
28-31mA
3.5W
10.5W
10%
4.8%
6.6V
12.5V
SE
PP
Le tube précédent a rapidement été remplacé par le ECL82 qui a de meilleures caractéristiques. La triode qui est plus grande permet un courant plus important (nécessaire dans les applications de déflection trame). Le tube a également été utilisé comme amplificateur audio dans les pick ups. Dissipation maximale: triode = 1W, pentode = 7W

ECL83

200V
200V
27mA
25-29mA
2.5W
7.2W
10.5%
4.2%
5.2V
23.5V
SE
PP
Tube de puissance très modeste utilisé principalement dans les pick ups. Dissipation maximale: triode = 3.5W, pentode = 5.4W<

ECL84

Tube amplificateur vidéo, principalement pour la norme A (norme anglaise 405 lignes 3MHz de bande passante). Dissipation maximale 4W (pentode) et 1W (triode). Ce tube n'a pas d'utilisations audio, sa résistance interne n'étant pas adaptée.

ECL85

Tube de balayage trame, peut également être utilisé comme amplificateur audio. Dissipation maximale: triode = 0.5W, pentode = 8W

ECL86

250V
300V
27mA
31-37mA
2.8W
14.3W
10%
5%
2.7V
8.7V
SE
PP
Le tube le plus utilisé comme amplificateur audio complet. Dissipation 0.5W triode, 9W pentode. Avec seulement deux tubes on peut réaliser un ampli push pull. La sensibilité de la pentode est très élevée, un signal relativement faible suffit pour d'obtenir la puissance nominale.

Les tubes de la série "P" sont compatibles, mais avec un courant de chauffage de 300mA (circuit série). Il s'agit principalement des tubes PCL85, PCL805 (version améliorée) et PCL86.

Double pentodes VIPDVin

ELL80

250V
250V
29mA
11-28mA
3W
9.2W
10%
5%
4.2V
8.5V
SE*
PP
Pentode double destinée à l'étage push pull audio, pouvait également être utilisée comme tube de sortie stéréo. La dissipation maximale de chaque mentode est de 6W.
SE* = Single Ended Stéréo

ECLL800

250V11-29mA9.2W5%8.5VPP
Etage push pull complet avec étage déphaseur. Les caractéristiques des pentodes sont les mêmes que celles du tube précédent. La triode est destinée à un montage paraphase simple (qui nécessite moins de composants), le gain est de -1 avec une résistance anodique de 150kΩ (µ = 1.2). Description ECLL800 plus détaillée.

Pentodes soquet octal VIPDVin
Le socquet octal (tube EL3x) est plus ancien que les autres et il n'y a que peu de tubes de ce groupe qui existent encore, à part bien sûr le vénérable EL34.

EL31

300V
390V
83mA
67-75mA
12.5W
28.4W
13.5%
5%
7.5V
28.4V
SE
PP
Pentode de puissance audio lancée en 1938. Pour obtenir une puissance plus élevée que le tube EL37, le tube est conçu pour travailler à une tension plus élevée. La connecion de l'anode se trouve sur le haut du tube comme les pentodes de déflection ligne. La dissipation sur l'anode est de 25W. Les valeurs affichées sont données pour un amplificateur sans stabilisation de la tension, avec deux condensateurs électrolytiques de 16µF. Dans de meilleures conditions, les deux tubes en push pull peuvent fournir jusqu'à 120W avec une tension d'alimentation de 800V (400V sur g2) et un taux de distortion de 5%.

EL32

250V
250V
32mA
27-32mA
3.6W
7W
10%
1.5%
10V

23V
SE
PP
Pentode de puissance lancée en 1940, la dissipation maximale est de 8W. Le tube garde la connection à l'anode sur le dessus, bien que la tension relativement basse ne nécessite plus une telle connection. Des tubes plus récents permettent d'obtenir une puissance identique dans un format bien plus petit (les tubes miniwatt au format rimlock (EL4x) et noval (EL8x).

EL33

250V
250V
36mA
24-28.5mA
4.5W
8.2W
10%
3.1%
4.2V
6.7V
SE
PP
Pentode de 1938, dissipation maximale de 9W

EL34

250V
800V
100mA
25-91mA
11W
100W
10%
5%
8.7V
47V
SE
PP
Tube lancé en 1953 (comme quoi les numéros ne se suivent pas), en remplacement du tube EL37. Dissipation maximale de 25W. C'est le seul tube qui reste de cette série; c'est probablement le tube le plus utilisé quand on comptabilise les amplificateurs sur le marché. Les caractéristiques sont un montage single ended et un montage push pull où on recherche la puissance maximale (tension de g2 de 400V, bias fixe, fonctionnement en classe AB). Plusieurs fabricants fournissent ces tubes avec des caractéristiques légèrement différentes.

EL35

250V
360V
72mA
44-70mA
6W
26W
10%
3%
13V
36V
SE
PP
Tube lancé après la seconde guerre mondiale, sera remplacé par le EL37. Dissipation maximale de 18W

EL36

300V
Vg2 = 150V
18-100mA44.5W7.2%20VPP

Tube de déflection ligne lancé en 1954, il pouvait également être utilisé comme ampli audio et comme tube de puissance RF (tout comme les tubes de la série PL500...). Ce tube était surtout utilisé en version PL36 avec courant de chauffage de 300mA. Comme ampli audio le tube fonctionne en push pull classe AB avec tension de polarisation de grille fixe. Dissipation maximale de 12W. Le tube EL36 est de très haute qualité, avec des isolants en céramique pour maintenir les fils et les électrodes en place.

Un circuit circlotron qui utilise ce tube est décrit sur cette page. Comme tous les tubes de déflection ligne, ce tube a une basse impédance, qui est interessante pour commander directement des haut-parleurs de 800Ω.

Il existait également une version sans contact sur le haut du tube destiné à des applications audio (ce sont deux tubes totalement différents).

EL37

250V
325V
100mA
77-90mA
105W
35W
13.5%
4.4%
10.8V
43V
SE
PP
C'est le tube qui a précéde le EL34. Ce tube avait déjà une sensibilité élevée mais était conçu pour fonctionner à une tension plus basse. Dissipation de 25W.

EL38

Il s'agit de la version anglaise du tube américain 807, ce tube pouvait tout aussi bien être utilisé comme étage audio que comme tube de déflection ligne. Prise d'anode sur le haut du tube. Dissipation de 25W
Pentodes soquet Magnoval VIPDVin
Le soquet magnoval est un socquet destiné aux tubes de forte puissance. Contrairement aux tubes octal, la construction est toute en verre. Nous passons ici aux tubes de la série P, qui sont des tubes pour chauffage en série sous 300mA, bien que certains tubes ont également existés en version E (tension de chauffage de 6.3V). Les tubes en version "E" qu'on trouve actuellement (et particulièrement le tube EL509) est un tube de construction récente.

Ces tubes n'étant pas destinés à l'origine à une application audio, on ne dispose pas des paramètres de fonctionnement linéaires.

PL500

Ce tube est le premier de la série, il a été remplacé rapidement par le PL504 amélioré. Dissipation maximale de 17W. Je n'ai pas de caractéristiques d'un fonctionnement comme amplificateur audio.

Ces tubes utilisent le cavitrap, une structure de l'anode pour réduire l'émission secondaire.

PL504

250V75mA6W1.5%35VSE

Si pour chaque fonction dans un téléviseur monochrome on a pu utiliser différents tubes (par exemple l'étage vidéo avec une penthode PFL200 ou PL83, moyenne fréquence avec EF80, EF184, PCF80,...), pour la déflection ligne on n'a utilisé qu'un seul type de tube, le PL504.

Ce tube pratiquement inusable s'est également retrouvé dans les émetteurs amateurs (où il pouvait monter jusqu'à 30MHz) et également dans certains amplificateurs audio, d'abord pour le public address, mais également hifi. Ce tube pouvait résister à un cours-circuit du transfo de ligne, avec l'anode qui devenait rouge cerise. La dissipation maximale du tube est de 22W mais ce tube était parfois utilisé en dela de ces limites.

Les paramètres sont pour un montage single ended ultra linéaire (prise à 20%), on obtient des résultats encore meilleurs en mode supertriode avec g2 = 150V. En montage push pull classe B (public address) on devrait atteindre 100W musicaux avec un taux de distrortion de 10%.

L'anode avec sa structure en cavitrap réduit l'émission secondaire et permet donc un fonctionnement plus linéaire sur une gamme de tensions plus étendue, ce qui fait que ce tube était très apprécié des connaisseurs comme tube audio.

PL508

Il s'agit d'un tube de déflection trame pour téléviseurs couleur (le grand frère du PCL85). Mullard indique que le tube peut produire 12W en montage audio push pull (je n'ai pas de références). Dissipation maximale de 12W.

PL509 PL519

Le tube de déflection ligne des téléviseurs couleur. Le premier tube de la série était le PL505 (très rare, dissipation de 25W au lieu de 30W), remplacé par le PL509 et puis le PL519. En configuration push pull, ces tubes permettent d'obtenir une puissance sonore de 100W.

EL506

Tube destiné aux amplificateurs audio, en montage push pull il permet une puissance de 20W avec une très basse distortion (<0.1%). Tension d'alimentation de 400V, courant de 55mA par tube. En montage single ended le tube fournit 10W avec une distortion de 13%. Dissipation de plaque de 25W. Ce tube n'a été fabriqué par Brimar (firme anglaise) que pendant une courte période. Plus d'informations sur le tube EL506.

EL509

Il s'agit du tube moderne avec socquet octal. Les caractéristiques du tube sont V = 160V, I = 200mA, dissipation maximale de 40W.
