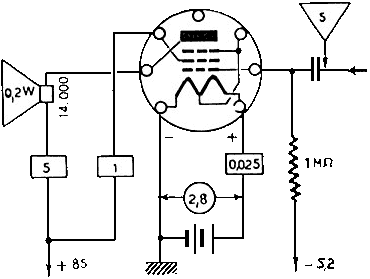

Le DL96, une des dernières lampes pour applications portables basse puissance Courant anodique: 5mA, Courant de grille écran: 1mA, Courant de filament: 25mA op 2.8V, Polarisation de grille de controle: -5.2V, Puissance audio: 200mW

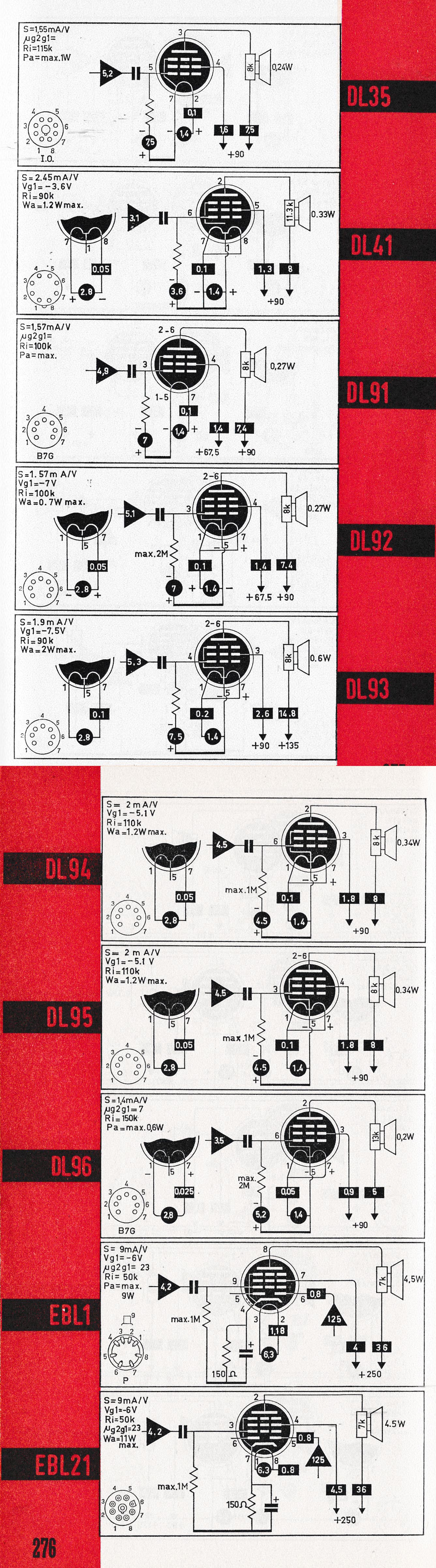

Le DL41 est une lampe au soquet B8A (rimlock) for utilisé juste après la seconde guerre mondiale et remplacé assez vite par le soquet miniature. Ce tube permet une tension d'alimentation de 150V, l'amplificateur fournit alors 600mW. La dissipation anodique maximale est de 1.2W. Ce tube pouvait également être utilisé en push pull classe AB, fournissant une puissance de 1.85W avec un taux de distorsion très acceptable de 3.5% (Ua = Ug2 = 150V, Ia = 1.5 - 10mA). La tension alternative sur la grille de commande doit alors être de 10V.

C'était un tube conçu pour les radios tous courants (secteur et accus), à utiliser dans les régions qui n'étaient pas encore raccordées au réseau électrique.

En mode économique le tube nécessite un courant de chauffage de 500mA sous 1.4V, courant anodique de 4mA sous 90V (Ig2 0.8mA) pour une puissance de 250mW.

Les tubes DL91 et DL92 ont des caractéristiques pratiquement identiques. Le DL91 a un facteur d'amplification un peu plus élevé et nécessite une tension alternative de commande de 4.9V pour arriver à la puissance maximale. Ces lampes ont été mises sur le marché en 1946, ce sont un des premiers tubes avec le soquet miniature. On a surtout utilisé le DL92. Puissance de 270mA, haute tension de 90V, courant anodique de 7.4mA.

Le DL93 est surtout connu via sa version américaine 3A4 qui a été lancée pendant la guerre. C'est une lampe pouvant fournir une puissance plus élevée, la pentode était également utilisée comme tube émetteur dans les walkie talkies. Le courant de chauffage sous 1.4V est de 200mA. La dissipation anodique maximale est de 2W, le courant anodique maximal est de 18mA et la haute tension peut monter à 150V. La tension de la grille écran doit être de 90V au maximum. Alimenté en 135V, le tube fournit une puissance maximale de 600mW. Les paramètres pour un fonctionnement en push pull ne sont pas connus.

Les lampes DL94 et DL95 sont également identiques, on retrouve principalement le DL94. La puissance audio disponible est un peu plus élevée qu'avec le DL91/DL92 avec un courant anodique de 8mA au lieu de 7mA.

Le DL96 est la dernière lampe de la série, lancée en 1954. Elle est caractérisée par un courant de chauffe encore plus faible de 50mA sous 1.4V. La puissance disponible est de 200mW avec une haute tension de 90V. Un fonctionnement en classe AB est également possible, avec une puissance de 420mW. Le courant anodique est alors de 3.25 - 4.75mA/tube. La dissipation anodique maximale est de 600mW, mais c'est plus causé par la tension et le courant maximal (90 X 5mA) que par les dimensions de l'anode.

En mode économique (un seul filament alimenté) la puissance est de 100mW. En général les postes de radio n'avait pas de sélecteur normal/économique, car le changement de mode de fonctionnement modifie également l'impédance de sortie (de 15 à 30kΩ). Si on ne modifie pas le transfo de sortie la puissance est encore moindre et ce mode de fonctionnement est destiné à l'écoute sur casque, où une puissance de 50mW est amplement suffisante.

Les premières radios portatives sont mise sur le marché en Europe dans les années 1950. On avait déjà des radios fonctionnant sur batteries avant la seconde guerre mondiale, mais c'était surtout parce qu'il était difficile de faire autrement: tout le monde n'était pas raccordé au réseau électrique et le secteur produisait des parasites et des ronflements qui n'ont pu être éliminés qu'après la guerre.

Pour pouvoir fabriquer des appareils portables il a fallu développer des tubes spécifiques qui n'avaient besoin que d'un courant de chauffe de 50 ou 25mA avec une tension de 1.4V (35mW), tandis qu'un tube normal a un courant de chauffe de 300mA sous 6.3V (1.9W). La tension de 1.4V est celle d'une pile zinc-carbone normale. Les tubes ne peuvent pas recevoir une tension de chauffage alternative.

Pour pouvoir travailler avec une puissance de chauffe 50× plus faible il faut utiliser des cathodes à chauffage direct (le filament sert de cathode). Le courant que le tube peut fournir est limité à 5 ou 10mA, même pour les tubes de puissance.

La haute tension est de 90V (ou moins), c'est la tension normale d'une pile "haute tension". On perd encore 5V sur la résistance cathodique, la tension anodique utilisable est de 85V. Les radios portatives à lampes sont décrites sur cette page.

Il y a une différence notable avec les lampes utilisées dans les autoradios. La puissance dissipée dans le filament n'est pas un problème ici, au contraire on utilise même des lampes avec courant de chauffe plus important pour arriver à un facteur d'amplification suffisant. Ces radios recevaient la haute tension via un trembleur, mais on a également développé des tubes spécifiques qui pouvaient fonctionner avec une tension de 12V pour pouvoir éliminer le trembleur peu fiable. Il y a plus d'informations sur les autoradios à lampes ici.

On va remplacer le tube de puissance des radios portables par des transistors, mais la partie radio (haute et moyenne fréquence) se compose toujours de tubes, les transistors ne pouvant pas monter en fréquence. Les pentodes DL94 et DL96 ont moins été utilisées ques les autres tubes de la série DF96, DK96, DAF96,...

On n'a pas fabriqué d'amplificateurs basés sur ces tubes: la puissance est tout simplement trop basse et il y a sufisamment de tubes valables. Ces tubes spécifiques étaient également fort chers en comparaison des tubes standards.

Mais il est possible de réaliser un petit amplificateur basé sur ces tubes. La dissipation maximale du DL96 est de 600mW et le courant cathodique maximal (en pointe) est de 10mA. Pa possible d'arriver à une puissance élevée avec un tel tube.

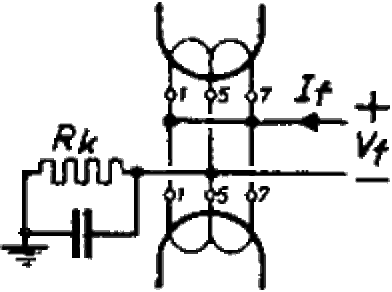

Le branchement du filament (qui sert de cathode) avec une résistance de polarisation commune pour le push pull. En pratique on utilise une résistance commune pour tout l'ampli à cause des filaments qui doivent tous être interconnectés.

Le DL94 peut également travailler avec une résistance commune de 470Ω, cette valeur tient également compte d'un courant de 5mA dans les étages précédents. Ce tube consomme 100mA de courant de chauffage (les deux filaments en parallèle). La tension anodique maximale est de 120V, la dissipation anodique de 1200mW et le courant cathodique de 12mA. Ce tube est donc plus puissant que son successeur. Le DL94 peut également fonctionner sur 90V et produit une puissance sonore de 500mW (550mW avec une polarisation négative fixe de 8.8V).

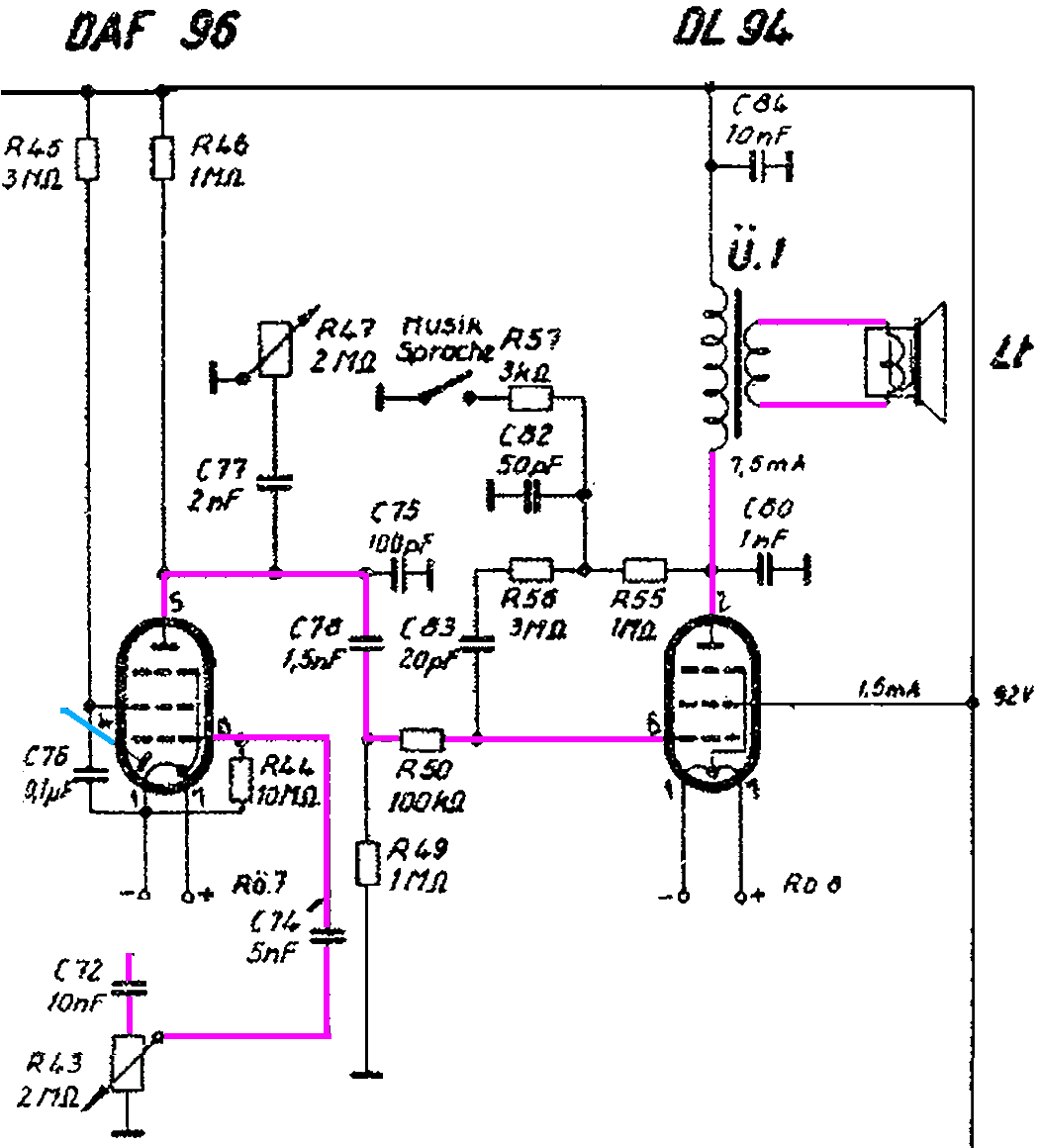

L'étage préampli est un DAF96 dont la diode est utilisée pour la détection AM, c'est une pentode audio avec diode de détection. Le réglage de tonalité limite les fréquences élevées et le commutateur musique/paroles modifie la contre réaction. Le tube de puissance est utilisé en dela de ses limites avec un courant anodique de 7.5mA et une haute tension de 92V (fonctionnement sur secteur).

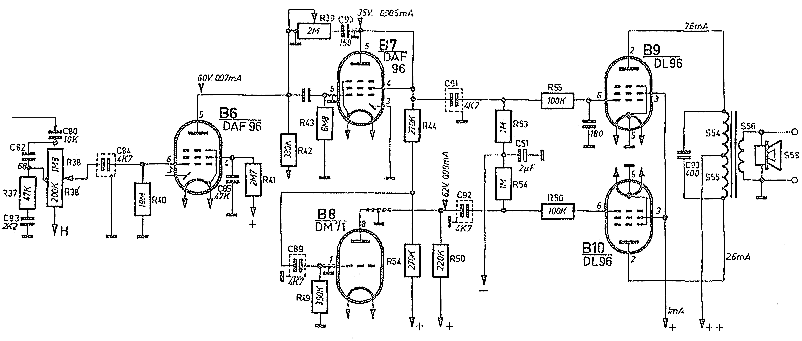

Le push pull emploie également un DAF96 commez préampli, le courant anodique est limité à 70µA. Ce tube est suivi d'un second tube identiuque pour arriver à une amplitude suffisante pour commander l'étage de puissance.

Le DM71 est en fait un indicateur d'accord qu'on utilise ici comme triode (avec un gain très faible de 2.5×). L'illumination du tube peut servir d'indicateur de marche. Le déphaseur est une paraphase classique, le seul système possible pour arriver à un déphasage avec des lampes à chauffage direct..

L'étage de puissance a un courant de repos de 2.6mA par tube. Cet amplificateur permet une puissance maximale de 440mW. Il est recommandé d'utiliser une polarisation négative fixe (-5.6V) pour ne pas perdre de puissance dans la résistance cathodique. Réglez les tensions individuellement par tube pour arriver au courant de repos correct.

Une haute tension de 90V est moins dangereuse qu'une haute tension de 250 - 300V comme dans les amplificateurs plus puissants. Pour arriver à une telle tension on peut utiliser un transfo de 30V dont on double et filtre la tension. La consommation haute tension d'un amplificateur complet est de 20mA à puissance maximale.

On peut arriver à la tension de chauffage à partir d'un transfo basse tension (5V environ) et on utilise un régulateur de tension pour arriver au 1.4V (il y a une dissipation de 4W dans le régulateur). On alimente tous les filaments en parallèle pour la facilité, ce qui nous donne un courant total d'environ 500mA avec les étages préamplificateurs.

Si on branche les filaments des tubes de puissance en série (sur 2.8V) il faut ajouter une résistance en parallèle entre le filament négatif et le point commun des filaments pour égaliser le courant dans les deux branches du filament, en tenant compte du courant cathodique qui fait environ 20% du courant de chauffage. Ce n'est pas une cathode équipotentielle. C'est surtout le cas avec le DL96 qui a un très faible courant de chauffage.
