Les deux premiers schémas montrés ici sont repris d'un document publié en 1979 par MOV (Mullard Osram Valves). Même à cette époque, alors qu'on avait déjà des amplificateurs à transistors, on a continué à fabriquer des amplis à lampes.

Ces deux amplificateurs ont une contre réaction de 20dB, ce qui est actuellement considéré comme étant la valeur maximale à utiliser dans les amplis à lampes.

Ampli avec polarisation par résistance cathodique

Le transformateur audio a une impédance de 6.6kΩ entre les anodes et une inductance de 200H. On peut facilement construire un ampli avec ce schéma, le ECC83 de l'étage de commande peut éventuellement être remplacé par un ECC81 ou ECC82, ces deux tubes sont plus à leur aise quand il faut fournir un courant de 2.8mA.

Si on remplace la diode thermo-ionique, il faut faire en sorte que la tension ne dépasse pas les 400V. La haute tension ne peut pas être enclenchée tant que les tubes ne sont pas chauds. Il faut placer une diode anti flash 1N4148 entre la grille et la cathode du déphaseur (anode à la grille) pour éviter qu'il y ait une tension élevée entre la grille (au positif) et la cathode (à la masse). La diode n'est pas en conduction quand le tube est chaud et n'influence pas la qualité sonore. La diode n'est pas nécessaire si on utilise une diode thermo-ionique qui ne fournit pas instantanément du courant.

Amplificateur avec polarisation par tension négative

Les triodes sont ici des ECC82 au lieu de ECC83 pour le premier ampli. Il vaut mieux utiliser dans les deux amplis une double triode ECC83 dans le préampli et une double triode ECC82 ou ECC81 dans l'étage driver.

et La tension de polarisation des KT77 est réglée à environ -48V pour avoir un courant de 45mA par tube au repos (110mA à puissance maximale). Le transformateur a une impédance de 5.5kΩ entre anodes et une induction de 28H.

Ce montage peut facilement être construit, il n'est pas nécessaire de travailler avec une tension si élevée si on n'a pas besoin de 60W (les tubes dureront plus longtemps). On peut par exemple utiliser le premier schéma, mais où on remplace la polarisation par résistances cathodiques par une polarisation négative, ce qui permet une puissance plus élevée. Comme le tube ne travaille plus en classe A, on peut lui faire produire un signal plus fort.

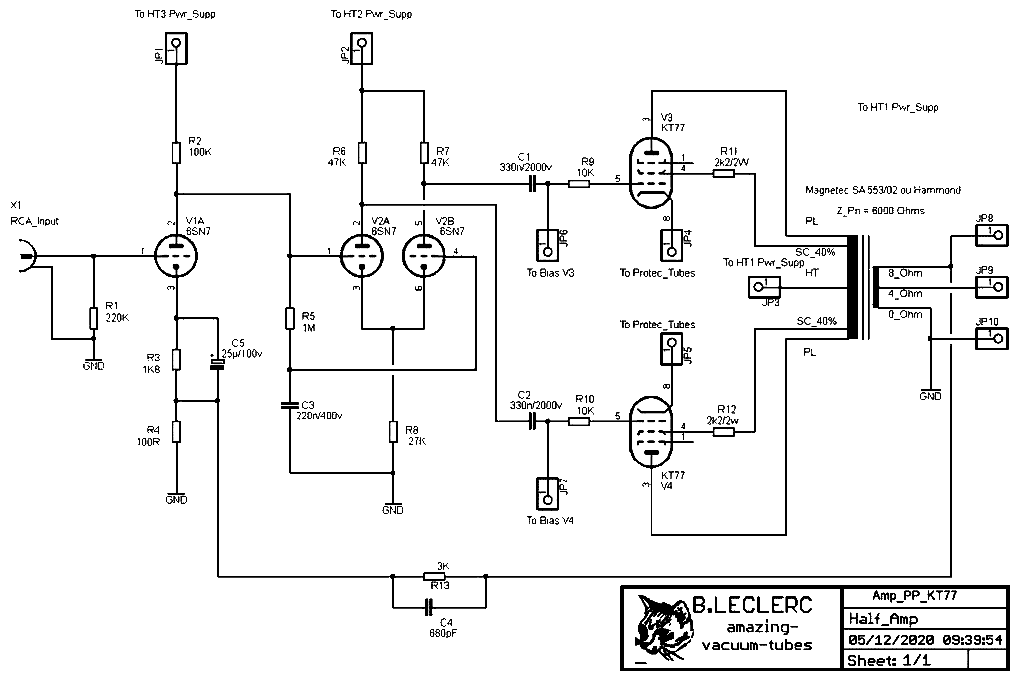

Amplificateur plus récent (amazing-vacuum-tubes)

La cathode de chaque tube de puissance a une résistance de 1Ω pour mesurer le courant et un fusible de 160mAT.

Les triodes sont des double triodes 6SN7 avec un facteur d'amplification de 20× et une pente de 2.6mA/V. Ces lampes sont au format octal qui correspond à celui des lampes de puissance. Optiquement c'est très beau, mais ces lampes ont un gain assez faible: le préamplificateur amplifie au maximum 20× et de déphaseur encore moins. L'étage de puissance a besoin d'un signal de 25V effectif. Le déphaseur amplifie au maximum 4×, le préampli 20× (gain = 80×). La contre réaction est estimée à 10dB, le gain avec la contre réaction est donc d'environ 25×. Il faut donc un signal de 1V effectif à l'entrée pour arriver à la puissance nominale.

Si on utilise des doubles triodes avec un gain assez faible, le montage Williamson est plus approprié. La lampe 6SL7 (aussi au format octal) utilisée dans l'ampli suivant a un gain plus élevé (µ = 70) et serait mieux à sa place dans cet ampli.

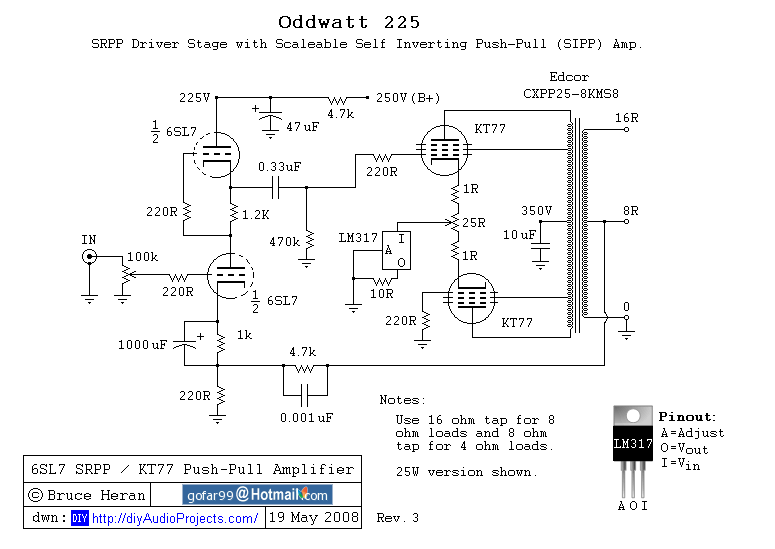

Amplificateur en configuration SIPP

Un inconvénient de l'ampli SIPP est qu'il doit absolument fonctionner en classe A. Il faut qu'il y ait toujours du courant qui circule dans la première tétrode: s'il n'y a plus de courant, ce tube perd le controle de l'ampli. La puissance maximale possible est donc le double (et probablement un peu moins) de la puissance d'un ampli single ended.

Ce circuit est décrit en détail sur la page du montage SIPP. La double triode utilisée est une 6SL7, également une lampe au format octal.

Il y a un amplificateur réparé qui utilise des KT77 sur cette page. Il s'agit d'un clone de l'ampli Dynaco ST-70 bien connu.
