C'est pas la première fois qu'on me demande s'il est possible de réaliser un amplificateur avec la lampe PFL200. Il faut croire qu'il y a encore beaucoup de telles lampes en circulation. Ce tube était destiné à l'origine comme amplificateur vidéo. |
-

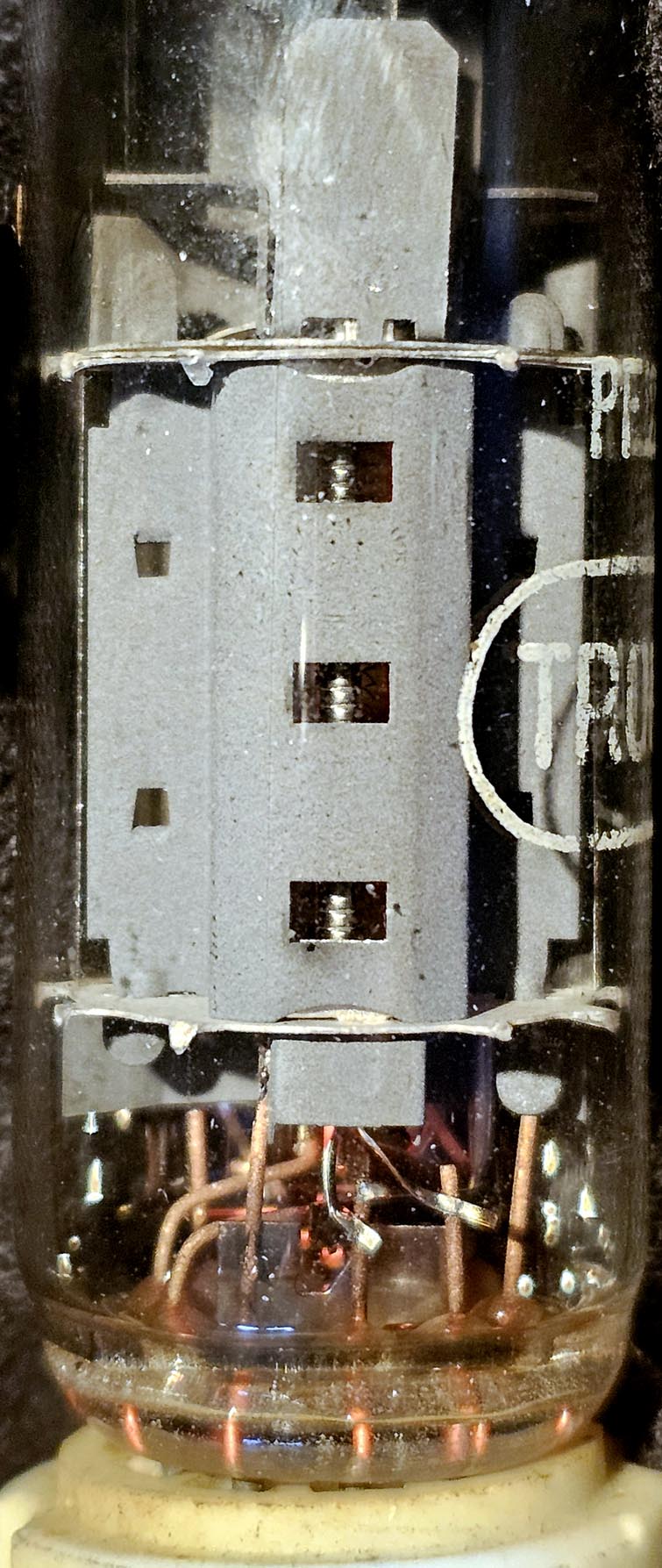

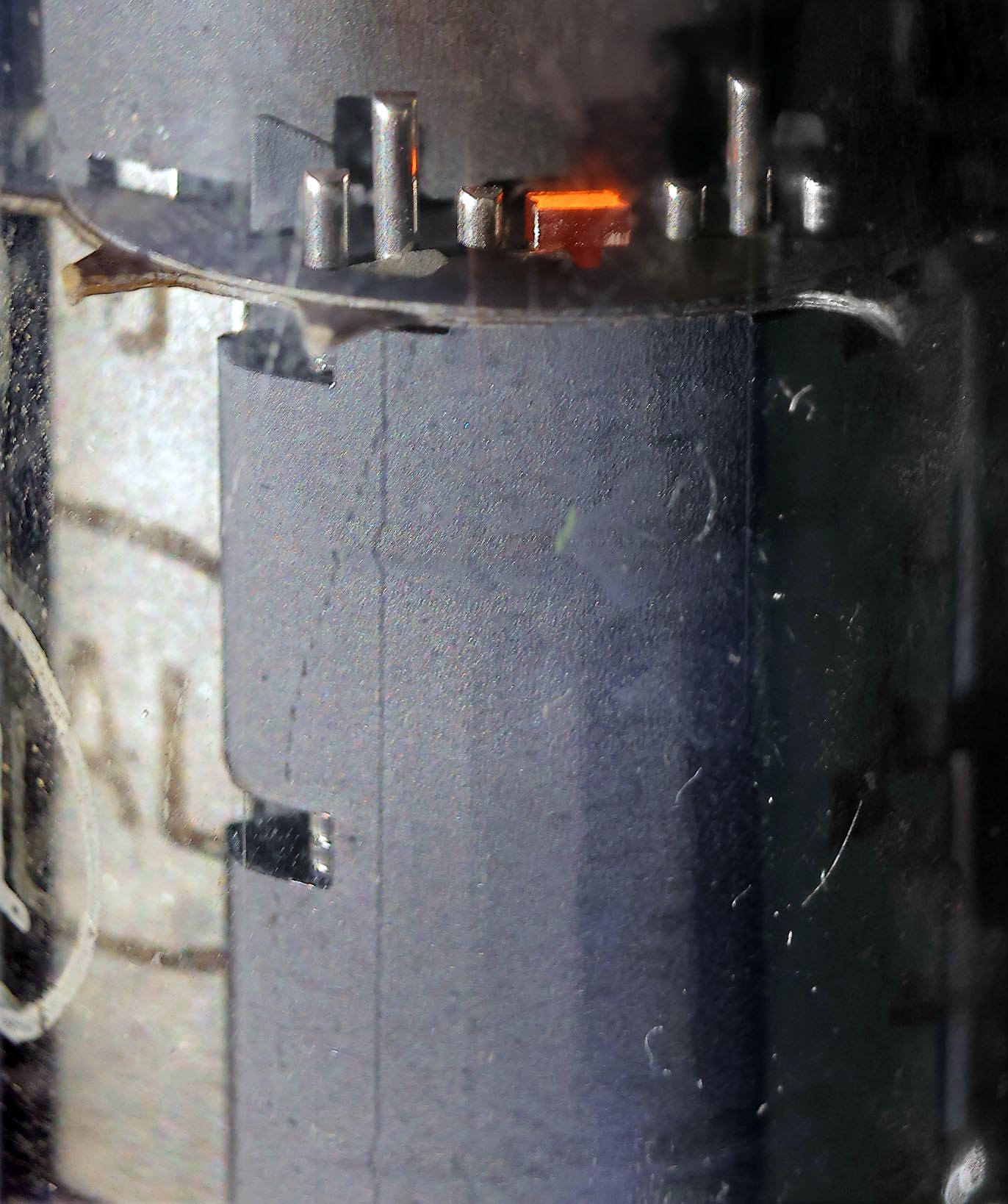

Pour un déphasage, une pentode n'est pas nécessaire, cela se voit d'ailleurs sur le schéma, où la grille écran est connectée à l'anode. La pentode PFL200 n'amplifie pas l'amplitude du signal qui provient directement de la diode de détection vidéo. C'est une vraie pentode, comme le montre la photo à droite où on voit les supports des trois grilles. La pentode de puissance n'est pas une pentode, mais une tétrode à faisceaux dirigés. On utilise souvent ce type de tube quand il faut un sweep plus important avec une bonne linéarité. Sur la seconde photo à droite on voit légèrement la tôle brillante des plaques pour diriger le faisceau d'électrons (c'est souvent du nickel).

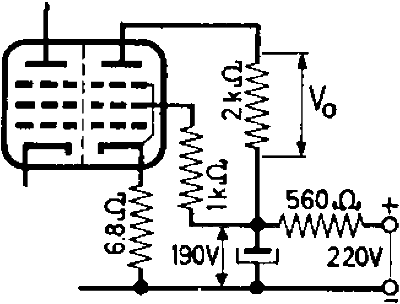

Le petit schéma ci-dessous indique l'application standard de la tétrode.
Quelles caractéristiques?Quelles sont les caractéristique de cette pentode-tétrode et peut-on l'utiliser dans un amplificateur audio?Signalons tout d'abord qu'il s'agit d'un tube à 10 électrodes (soquet decal et non pas noval). Si vous voulez fabriquer un tel amplificateur parce que vous avez beaucoup de ces lampes en stock, il faudra acheter les soquets correspondants. La lampe, destinée exclusivenment à des applications en télévision n'existe qu'en version "P", donc avec courant de chauffe de 300mA. La tension nécessaire pour y arriver est de 17V. La dissipation du filament est de 5W, la lampe chauffe donc déjà assez bien, même sans haute tension. Préampli (F): Va, Vg2: 150V, Vg1: -2.3V, Ia: 10mA, Ig2: 3mA, S: 8.5mA/V, Pa: 1.5W C'est un préamplificateur qui peut travailler avec un courant relativement important (dans le schéma de base pour un circuit vidéo on est très proche de cette valeur). Pour un préamplificateur audio, un tel courant n'est pas nécessaire (la dissipation anodique est de 1W). Puissance (L): Va, Vg2: 170V, Vg1: -2.6V, Ia: 30mA, Ig2: 6.5mA, S: 21mA/V, Pa: 5W Selon le schéma de l'amplificateur vidéo, le tube est utilisé près de ses limites, avec un courant anodique de 33mA et une dissipation de 3.5W. la grille écran n'a pas le même pas que celui de la grille de commande et le courant de la grille écran est donc relativement important. L'amplification en courant est énorme et vous saurez pourquoi en faisant une autopsie d'un PFL200. Les grilles de commande de la pentode et de la tétrode ont un pas serré, ce qui fait que la tension de grille est faible. C'est normal pour une pentode préamplificatrice, mais c'est assez rare d'avoir une tension de grille de commande de -3.5V pour une tétrode à faisceaux dirigés (cel signifie que le gain de la tétrode est très élevé et qu'il faudra faire attention aux oscillations parasites) La lampe (partie tétrode) a une anode plus petite que celle d'un ECL82/PCL82 qui a une dissipation anodique de 7.8W. La puissance qu'on peut tirer de ce tube est donc inférieure à 3.4W (single ended) ou à 10W en push pull. Le PFL200 pentode-tétrode a des électrodes très rapprochées et la tension de fonctionnement maximale est de 250V pour les deux systèmes. Si vous voulez on amplificateur single ended ou push pull, il faudra limiter la tension d'alimentation à 150V pour éviter que les incursions de tension ne produisent des arcs dans le tube. Utilisez la première pentode (préamp.) en vraie pentode et la seconde pentode en triode dans un montage déphaseur cathodyne. Amplificateur SRPP (series regulated push pull)A première vue, le tube est donc destiné à une application dans un ampli SRPP, avec les deux tubes en série et une alimentation de 300V. Voici les paramètres de fonctionnemùent de la tétrode inférieure: Vg2 = 130V, Ia= 30mA, Va = 150V, Vg1 = -1.7V (Rk = 47Ω), Ig2 = 8mA pour une puissance totale de 2.5W.Le courant de grille écran est de 27% du courant anodique, ce qui est beaucoup et est causé par le pas de la grille écran qui est plus lâche et donc pas situé dans le prolongement de celui de la grille de controle. Pour résoudre ce problème et stabiliser le point de fonctionnement de la partie tétrode, j'ai utilisé une pentode comme source de courant pour la grille écran de la tétrode inférieure. A l'origine, j'avais découplé la tension via un condensateur de 2.2µF (condensateur Cx), mais le circuit n'était pas très stable. J'avais alors pensé ajouter une contre réaction globale de la cathode de la tétrode supérieure à la cathode de la pentode préamplificatrice (condensateur de 10µF enlevé), mais je sais qu'une contre réaction n'est pas nécessairement la bonne solution pour résoudre un problème de stabilité. J'ai alors enlevé le condensateur Cx, et du coup l'amplificateur fonctionnait bien mieux. Il y a une contre réaction locale de la sortie vers la grille écran de la tétrode inférieure. Les deux tétrodes fonctionnent comme des triodes (avec un gain moindre)

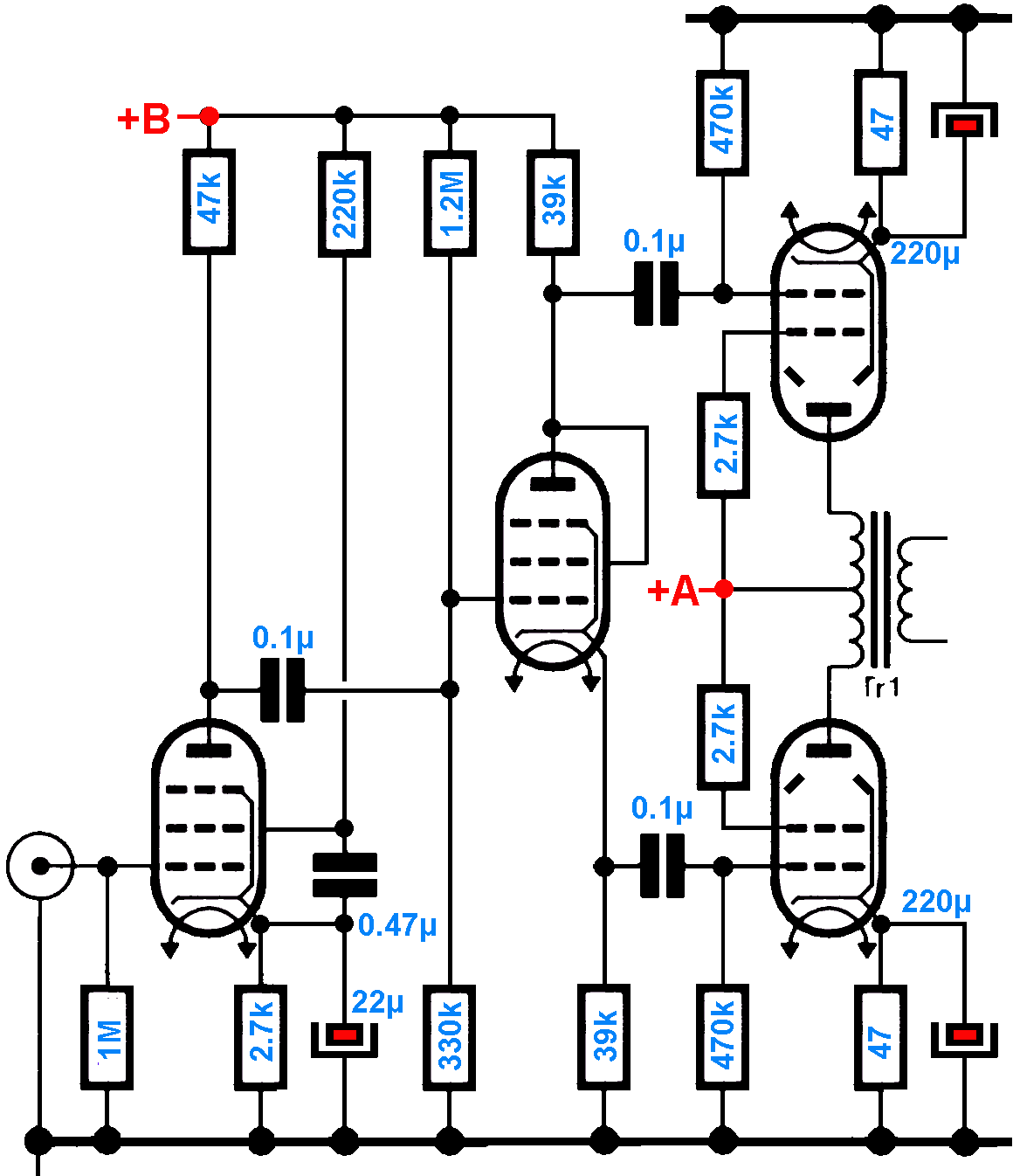

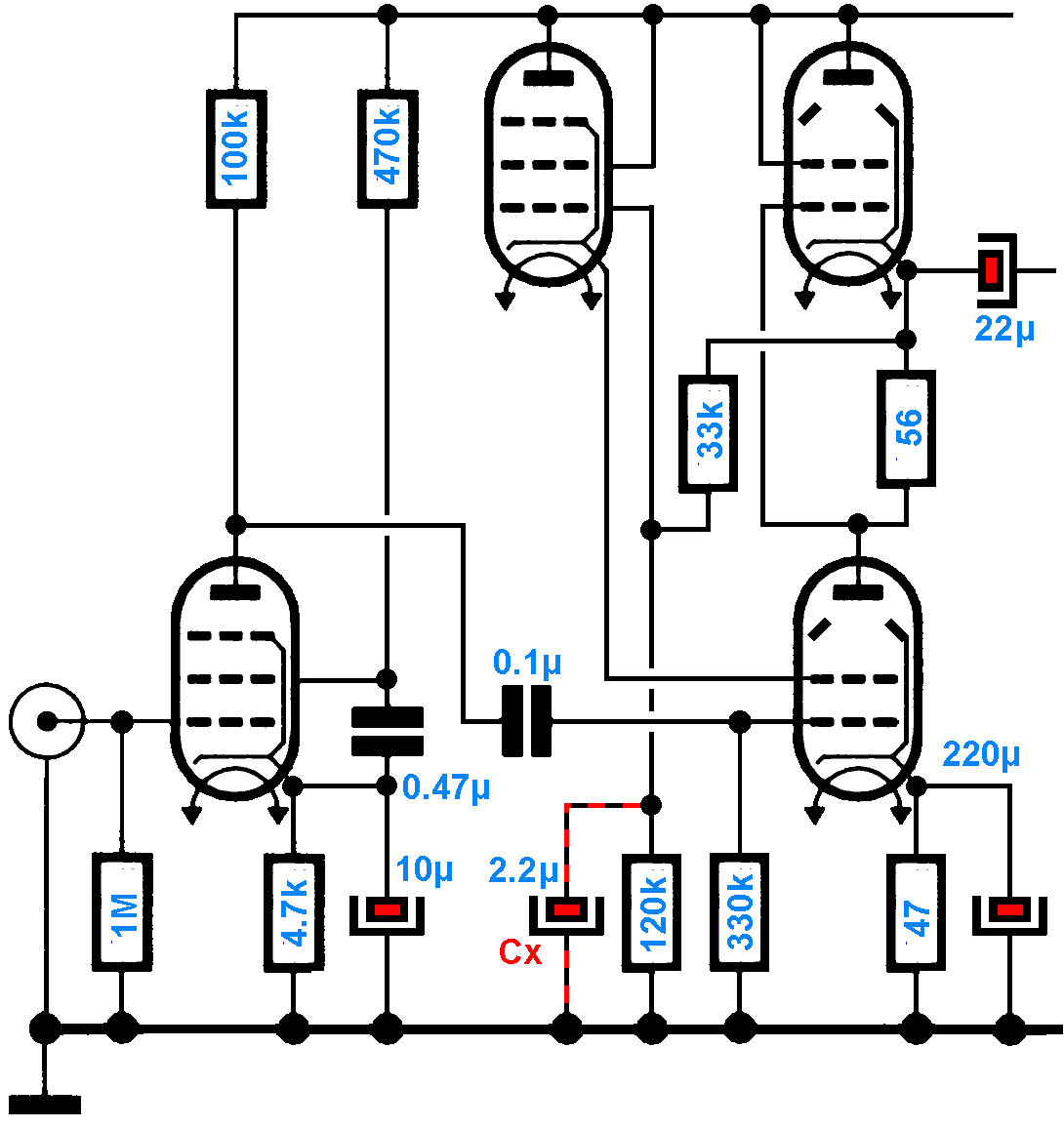

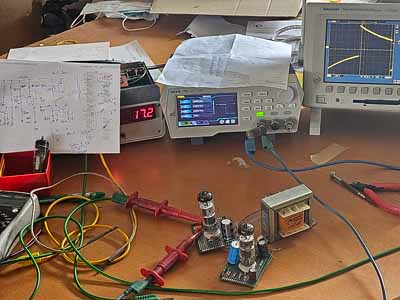

Bien que les tubes de la série "P" conçus pour être alimentés directement sur le secteur résistent bien à une tension élévée entre filament et cathode, il est recommandé d'alimenter les filaments de la lampe supérieure sur une tension continue d'environ 150V. Et n'oubliez pas que la tension de chauffage est de 17V. Si vous avez un transfo de 24V (1.5A minimum), mettez une résistance de 24Ω 5W en série avec tous les filaments pour réduire la tension. Amplificateur push pull classiqueEt puis nous avons le montage push pull classique. La haute tension est limitée à 150V pour éviter de détruire les tétrodes qui ne sont conçues que pour une tension de 250V. Quand l'amplificateur travaille, il y a un sweep de 100V sur chacune des branches du transfo et la tension peut donc varier de 50 à 250V, nous sommes dans les limites. Un transfo ne se comporte pas comme une résistance.La tension du préampificateur (indiqué +B) peut être de 200V, mais les calculs ont été faits avec une tension de 150V, donc +A relié à +B. Il n'y a pas grand chose à signaler, à part que la tension de la grille de commande du cathodyne est déterminée par un diviseur de tension pour avoir la tension la plus correcte possible (il y a peu de jeu quand on ne dispose que de 150V). La tension sur l'anode de la pentode préamplificatrice est d'un peu moins de 100V et celle sur la grille du cathodyne doit être d'un peu moins de 50V. Le couplage direct n'est donc pas possible. L'impédance primaire du transfo est de 4.7kΩ (anode-anode). Cette résistance relativement basse pour un amplificateur pas très puissant est causée par une tension d'alimentation assez basse et un courant de 30mA au repos.
L'amplificateur travaille en classe A (polarisation par résistance cathodique) et la puissance est de 7W. C'est pas mal pour de si petits tubes, mais ils travaillent près de leurs limites. En montage triode la puissance tombe à 2.5W et la qualité n'est pas vraiment meilleure. Un montage ultra linéaire aurait pû être interessant (pour ne pas perdre le courant de g2 important) mais je n'ai pas de transfo à prises UL. L'amplificateur est instable et le son n'est pas super en push pull classique, le gain est trop élevé (il faut enlever le condensateur de 22µF à la première pentode). Je n'ai pas tenté une contre-réaction, cela n'a aucun sens. J'ai mis des résistances d'arrêt un peu partout, cela fonctionne avec certains tubes et pas d'autres. Un conseil: abandonnez l'idée de réaliser un push pull. Les tétrodes ont été conçues spécifiquement comme amplificateur vidéo à pente extrèmement élevée (beaucoup plus évident avec cette lampe qu'avec les lampes qui ont précédé). |
