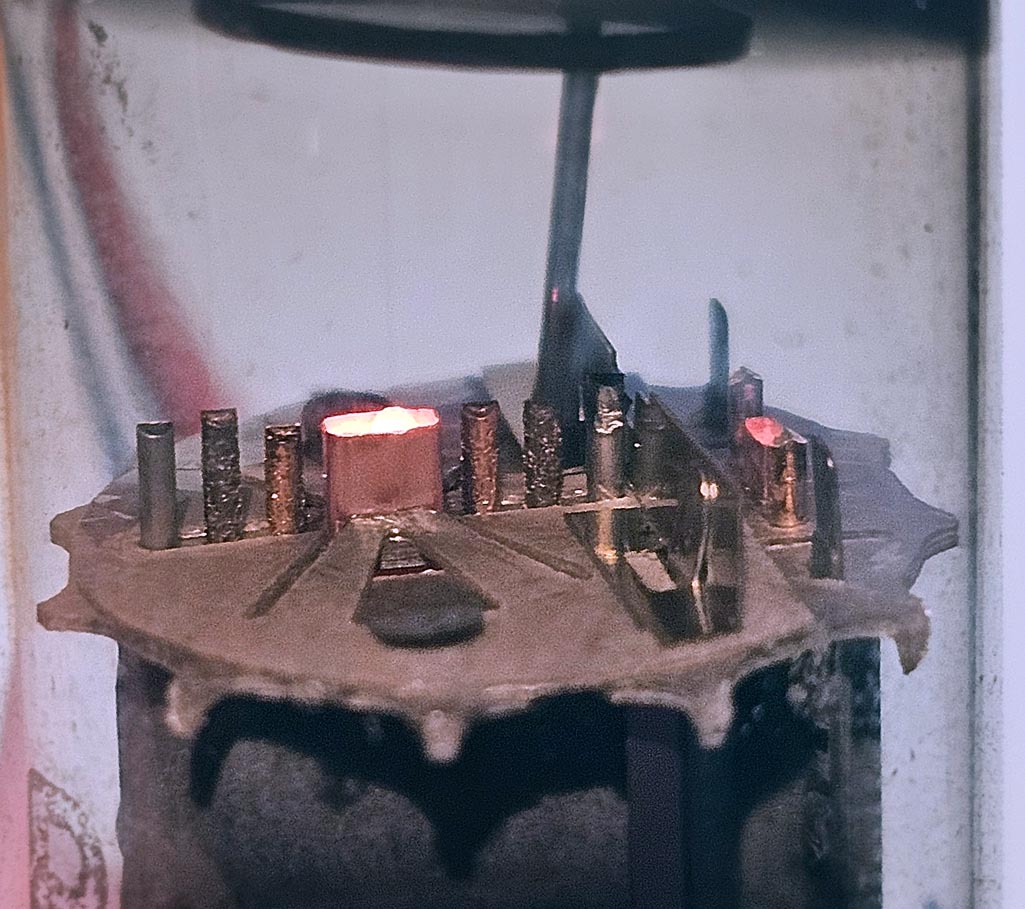

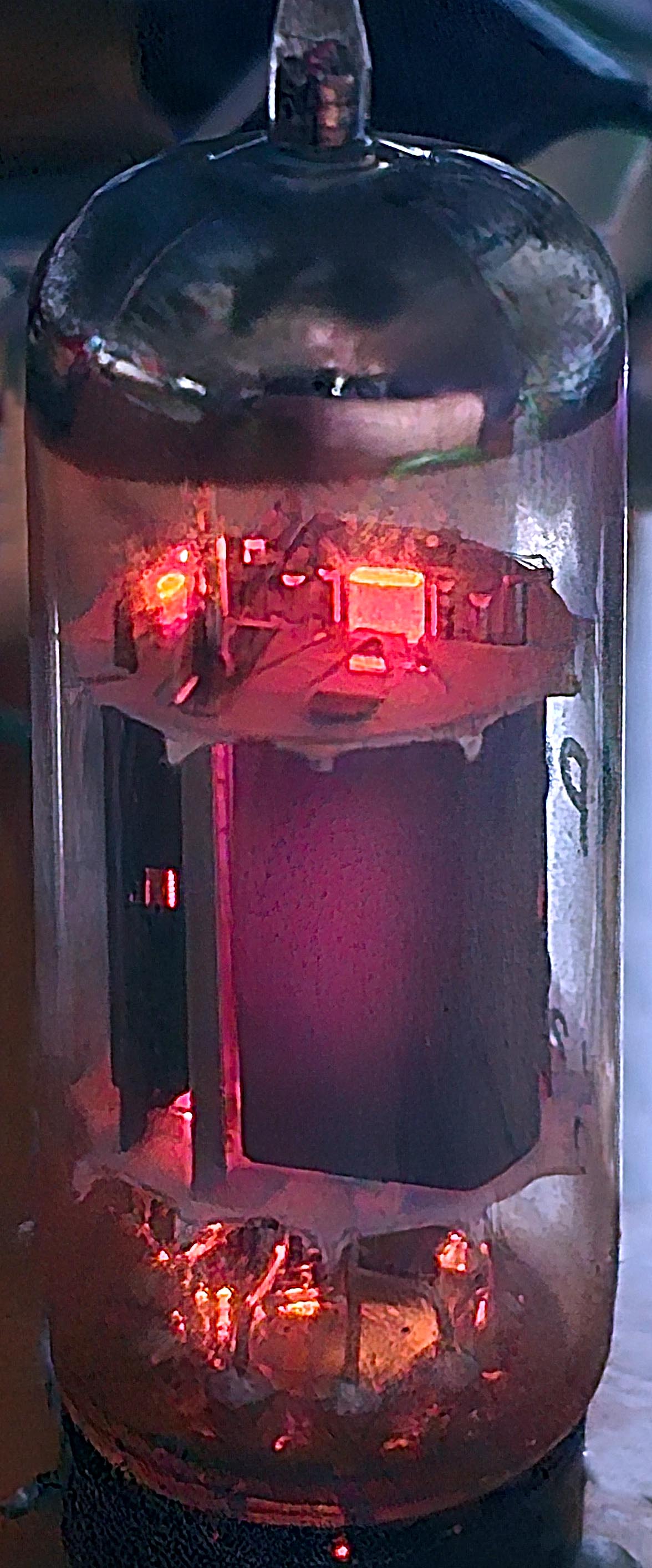

La lampe PCL84 est un amplificateur vidéo avec une triode générique avec une amplification de 45× et une pentode avec une dissipation maximale de 4W. Si vous regardez bien, vous verrez que la lampe PCL84 est une verdion allongée de la PCF80. La lampe PCF80 pouvait fournir une puissance de 530mW, cette lampe peut fournir une puissance de 1.15W.

La pentode était utilisée comme amplificateur vidéo (étage de puissance). La pentode doit avoir un fonctionnement linéaire sur une grande variation de tension (environ 100Vpp pour commander le tube-images) et elle doit avoir une impédance de sortie relativement basse pour attaquer le tube-image (pas que celui ci consomme beaucoup de courant, tout au plus 1mA, mais il faut vaincre différentes capacités parasites et la bande passante doit monter à 5MHz. La lampe doit donc fonctionner avec un courant élevé: pourquoi ne pas l'utiliser dans un ampli?

Les résistances du circuit ont été adaptées pour tenir compte des caractéristiques de la pentode. La triode qui a un gain un peu moins élevé que celui de la triode PCL82 (45× au lieu de 55×) mais cela n'était pas nécessaire de modifier cette partie du schéma.

La pentode a par contre un facteur d'amplification élevé, la tension sur la grille de commande doit donc être moins négative. la résistance cathodique a été diminuée à 120Ω pour avoir un courant suffisant dans la lampe. En mode pentode une tension efficace de 2 suffit à commander totalement la pentode. Le courant cathodique a été établi à 19mA. C'est une faible valeur pour une lampe de puissance audio, mais cela correspond à la valeur mentionnée dans le data sheet. La haute tension a été fixée à 220V pour la même raison. Tout cela permet également de ne pas dépasser la dissipation maximale de la lampe (4W).

La résistance de charge de 10Ω est branchée sur la sortie 6Ω du transfo, ce qui nous donne une impédance de sortie de la lampe de 8.5kΩ. C'est une valeur bien basse pour une lampe qui ne fournit qu'un faible courant.

Il n'y a pratiquement pas de modifications des paramètres de fonctionnement entre un fonctionnement à puissance maximale et un fonctionnement à très faible puissance. Les tansions continues ne changent pratiquement pas et elles ne sont pas reprises sur le schéma.

Fonctionnement ultra linéaire

La sensibilité de la pentode est moindre et il faut une tension de commande de 2.761V au lieu de 2.033V pour arriver à la puissance audio maximale. c'est normal car le mode UL produit une contre réaction locale.

Il y a aussi une légère réduction de l'impédance de la lampe, mais pas assez pour passer de la sortie 6Ω du transfo à la sortie 8Ω.

Les paramètres de fonctionnement changent

Cela indique un épuisement de la cathode ou d'autres conditions d'usure de la lampe. Une telle condition est rare et ne se produit qu'avec des lampes ayant beaucoup fonctionné à courant élevé. La lampe PCL84 a pourtant une cathode assez large et devrait pouvoir fournir le courant demandé.

J'ai beaucoup de lampes en condition NOS, mais les PCL84 dont je dispose proviennent d'anciennes télévisions. Une regénération n'a pas aidé (augmenter la tension de chauffage de 20% pendant que la lampe continuie à fonctionner sur haute tension réduite).

Fonctionnement en 250V

Après plusieurs mesures à l'oscilloscope, la conclusion est nette: la grille de controle est contaminée. Il y a des explications détaillées et des photos sur cette page.

Vous pouvez construire un ampli si vous avez des lampes neuwes (de préférence en emballage d'origine). N'utilisez pas des lampes de récupération, car elles semblent toutes avoir mal encaissé le fonctionnement comme lampe vidéo dans les téléviseurs. La puissance d'un ampli single ended est limitée et il y a d'autres lampes mieux adaptées. Je crains en effet qu'un fonctionnement en single ended où la lampe doit fournir en permanence un courant nominal n'est pas très bon pour cette lampe.

Et nous arrivons à la fin du test de lampes triode-pentode et triode-tétrode pour utilisation dans un petit amplificateur single ended.
