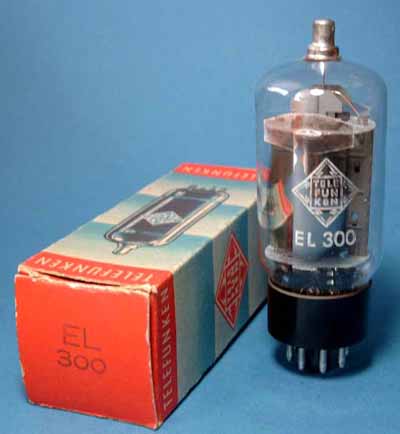

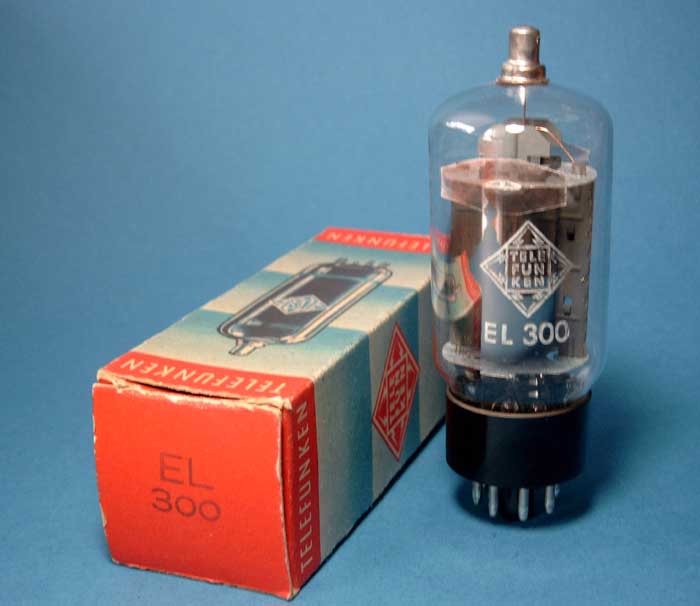

| Le tube EL300 destiné à la déflection magnétique horizontale des téléviseurs monochromes comme les PL500/EL500. Il a un soquet octal au lieu de magnoval, mais les caractéristiques sont pratiquement identiques. |
-
En Europe le tube a été utilisé en France. Dario est une marque spécifique française comme Mazda/Belvu (mais qui utilisait le know how de Philips). La France est passé plus tard au soquet magnoval qui était plus fiable et plus aisé à fabriquer. Il y a encore un stock important de tubes EL300 en condition NOS et les prix sont beaucoup plus interessants que ceux des tubes modernes comme les EL34. Ce tube est idéal pour ceux qui veulent réaliser un ampli avec des tubes de déflection, mais qui ont un chassis avec des soquets octal. La tension de chauffage de 6.3V est également plus pratique que la tension de 27V des PL504. On a construit très peu d'amplificateurs avec ce tube, mais cela ne devrait pas poser de problèmes, car les caractéristiques sont comparables à celles du EL500/PL500. On trouve de nombreux schémas pour ces tubes. Le tube est un peu plus gros que le EL504. La surface d'anode (caractéristique de la dissipation maximale) est plus importante que celle du PL504 et la puissance du filament (qui détermine le courant cathodique maximal) est également plus importante (10.5W au lieu de 8.1W). En pratique le tube peut fournir une puissance musicale un peu plus élevée que le EL500/PL500. Comme pour le EL504, la dissipation maximale indiquée est en fonctionnement comme tube de déflection (courant important et très haute tension). En fonctionnement linéaire (amplificateur) on peut dépasser ces valeurs pendant les pics du signal (fonctionnement en classe AB). La dissipation maximale ne peut par contre pas être dépassée en fonctionnement stable (fonctionnement en classe A), ceci pour garantir une très longue durée de vie.
Les caractéristiques du EL300:
Les shooting days internationaux sont des rencontres entre des modèles de différents pays et des photographes internationaux. Le site donne des renseignements pratiques sur les différents évènements.
Ce qui est bien également, ce sont les connections symmétriques, on peut par exemple faire arriver la polarisation d'un coté et le signal de l'autre coté. Le branchement de deux tubes en 12.6V est tout aussi aisé. Si vous ne trouvez plus de EL300 NOS sur le marché, c'est que je les ai tous achetés. Voici les meilleurs paramètres de fonctionnement pour une puissance élevée (mesures sur 1 tube):
La dissipation dan le tube est de 35W à puissance maximale et le tube encaisse sans problème. La tension alternative sur la grille de commande est de 23Veff pour la puissance maximale (qui est un peu plus élevée que celle d'une paire de EL504). La tension alternative d'attaque est un peu plus basse grâce au gain (pente) plus élevée du EL300.
Première image d'oscilloscope:
Seconde image d'oscilloscope: Ci-dessous un schéma d'un amplificateur moderne qui utilise un PCC88 comme premier étage, c'est un des rares schémas qui utilisent ce tube. C'est un montage SRPP qui a une impédance de sortie relativement basse, ce qui est utile pour commander le réglage de tonalité. Le gain total de cet étage est perdu dans le controle de tonalité. On dirait un schéma dessiné avec différentes parties de circuit collées ensemble. Le condensateur de couplage à la sortie de l'étage préamplificateur a une valeur trop faible pour commander le réglage de tonalité, il faut prendre une valeur 10× plus élevée (0.22µF). Le second tube (probablement un EF86, à voir la valeur des composants utilisés) est une pentode amplificatrice en tension qui reçoit la contre réaction sur sa cathode (contre réaction standard). L'étage de puissance utilise deux EL300 (ou PL300) dans un montage SEPP (single ended push pull). C'est le montage de base, comme publié par Philips dans sa brochure du tube EL86. Ce montage peut également être utilisé avec des tubes EL300 qui permettent un courant important avec une tension relativement basse (la tension entre cathode et anode est d'environ 160V). Ce montage est conçu à l'origine pour un haut parleur de 800Ω, mais on peut utiliser à la place un transformateur de ligne de sonorisation (100V) qui adapte l'impédance de l'ampli à celle des haut parleurs modernes. Tous les transfos de sonorisation (100V) d'une puissance de 5 à 10W peuvent être utilisés. Le courant dans les tubes est d'un peu moins de 100mA, ce qui est bon pour une puissance audio de 5Wrms en continu (on monte à plus de 10W avec un taux de distorsion de 30%, mais ce n'est pas le but recherché...). La dissipation anodique en fonctionnement ne s'approche pas de la dissipation maximale: c'est une assurance que le tube fonctionnera de longues années. Cet ampli a un fonctionnement en classe A et la dissipation est constante. Les amplificateurs de type SRPP et SEPP ont une très bonne linéarité et une faible distorsion d'intermodulation tant qu'ils ne saturent pas. L'amplificateur est très stable malgré la forte contre réaction (limitation du gain à 100×) car il n'y a pas de transfo qui pourrait causer un déphasage dans la boucle.
|
