• Tubes de déflection ligne
  Des tubes qui proviennent du temps des téléviseurs monochromes (PL504) et couleurs (PL509 et PL519). Ces tubes étaient utilisés pour la déflection horizontale. Ils fonctionnent aussi bien avec une tension élevée qu'avec une tension plus basse, pour autant que les paramètres de fonctionnement soient adaptés. La qualité sonore de l'ampli est très bonne, mais on ne peut pas simplement utiliser ces tubes dans un montage destiné à des lampes plus classiques comme la EL34.

• Tubes de déflection trame
  Les tubes de déflection trame sont d'office plus linéaires que les tubes de déflection ligne, mais la puissance qu'ils peuvent fournir est un peu moindre. Ces tubes n'ont pas vraiment trouvé d'applications audio, et pourtant on peut réaliser des appareils de très bonne qualité avec ces tubes.

  Les lampes de déflection trame ne sont généralement pas considérées comme étant des "sweep tubes", pourtant ells doivent avoir les mêmes caractéristiques que les lampes de déflection ligne, notament fournir un courant important avec une tension anodique relativement basse. La seule différence est une puissance un peu plus basse, mais un ampli avec une quatre EL508/PL508 peut fournir jusqu'à 40W par canal.

• Ce qu'on peut lire sur les forums

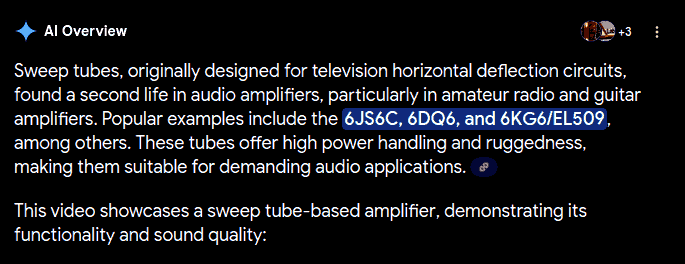

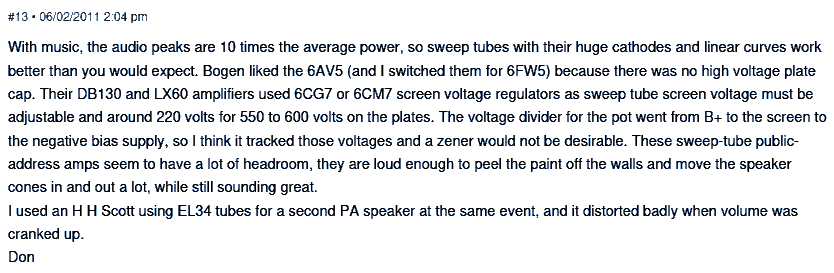

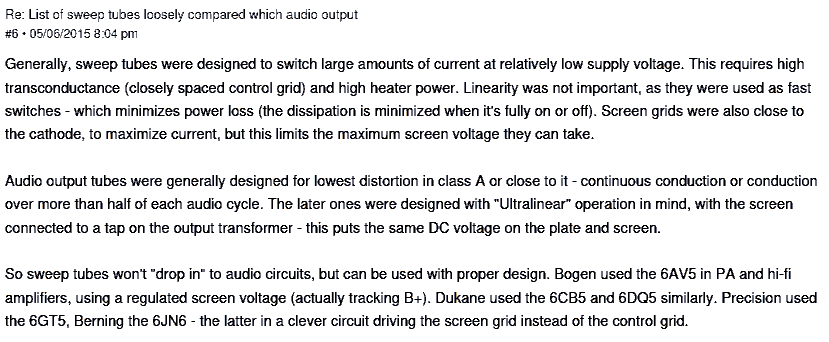

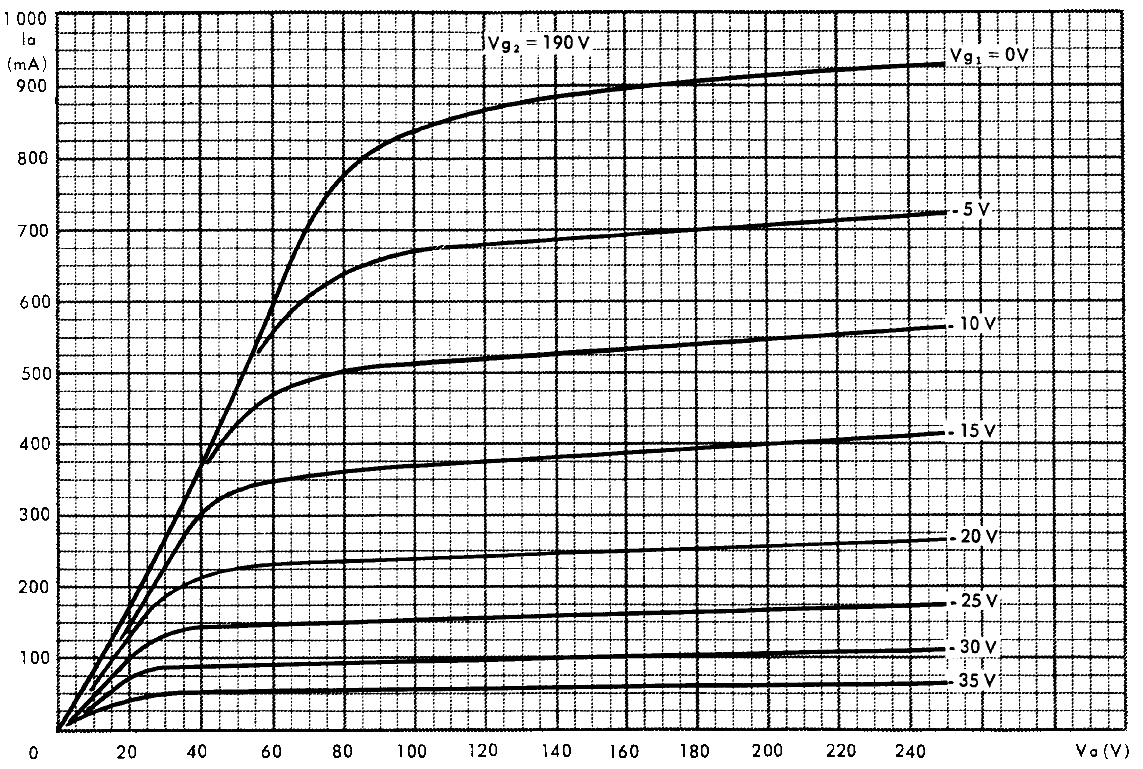

  On trouve de tout sur le net: des informations utiles, mais aussi beaucoup de brol. Je décortique certains forums et j'explique avec des graphiques les différences entre pentodes normales et tubes de déflection.

• EL509
  Une page index où on vous explique la différence entre les deux versions de ce tube très connu des connaisseurs.

• Evolution de le pentode vers les "sweep tubes"
  Les téléviseurs aveient besoin de lampes aux caractéristiques particulières (courant élevé avec une basse tension anodique) et il a fallu développer des lampes speciales.

1 2 3

Sweep tubes?

Les lampes doivent pouvoir fournir un courant important avec une tension anodique assez basse.

Les lampes doivent avoir une cathode très large pour pouvoir émettre beaucoup d'électrons à la fois. Il faut plus de puissance pour chauffer cette grande cathode.

Le rendement de la lampe doit être élevé pour éviter qu'il y ait trop de pertes via la grille écran.

Le pas de la grille écran doit correspondre à celui de la grille de commande pour qu'elle se trouve dans l'ombre portée par la grille de commande. Le grille écran ne reçoit que très peu d'électrons.

Comme exemple d'une lampe de puissance audio, je peux citer la lampe PCL86 que nous comparons à une lampe de déflection PCL805 sur la page du démontage d'une PCL86 et PCL805. C'est une page que vous devez lire si vous voulez saisir la différence entre ces deux types de lampes.

Images à droite:

1. EL34 comparée à EL509.
   La lampe EL34 est une pentode de puissance pour applications audio, tandis que la lampe EL509 est basée sur la lampe de déflection PL519. La lampe EL509 est une lampe bizarre, mise sur le marché après l'arrivée des téléviseurs plats. Ce tube combine les caractéristiques électroniques des lampes de déflection avec les caractéristiques mécaniques des lampes audio (pas de téton anodique, soquet octal et tension de chauffage de 6.3V).

2. PL519 d'une télé couleur comparée à une EL509
   La lampe PL519 a fonctionné de nombreuses années avec un courant élevé, cela se voit à la coloration foncée du verre. Cela ne signifie pas que la lampe est usée. La surface des deux anodes est pratiquement identique et la dissipation maximale est également la même.

3. PL519 neuve comparée à une EL509
   Cette PL519 de la dernière génération a des caractéristiques améliorées par rapport à la version d'origine. Ces améliorations ont trait à la meilleure tenue en tension mais ne sont pas importantes pour une utilisation dans un ampli audio où de telles tensions n'apparaissent pas.

La lampe EL509 à coté de la lampe PL519. Ce que nous pouvons voir sur la photo c'est la grille écran. On peut également voir la grille de commande sur la photo de la lampe PL519. La grille de controle n'est visible que si on incline un peu la lampe pour faire apparaitre les spires qui se trouvent à la même hauteur que les spires de la grille écran. Autrement on ne voit qu'un trait horizontal, qui est à la fois la grille écran et la grille de controle.

On voit également les deux grilles de la lampe EL509 si on incline la lampe.

La structure de la lampe PL519 est identique. Le filament e été mis sous tension pour les deux photos.

Une conséquence du placement des deux grilles dans le prolongement l'une de l'autre est que le pas de la grille de controle ne peut pas être choisi librement. Le pas de la grille écran ne peut pas être trop serré autrement la grille écran absorbe trop d'électrons (même quand elle se trouve à l'ombre de la grille de controle).

Image à droite:
Mais les sweep tubes, ce ne sont pas que des lampes de déflection ligne. Les lampes de déflection trame sont aussi des "sweep tubes". A droite un PCL805.

En plus de la tétrode à faisceaux dirigés la lampe a aussi une petite triode qu'on voit à l'avant plan en dessous. Cela permet de réaliser un ampli avec une seule lampe par canal (ou un ampli push pull avec deux lampes par canal).

On voit ici aussi la structure typique de la grille de controle et de la grille écran.

Les circuits de déflection trame n'ont pas besoin d'une puissance aussi élevée: comparez les lampes de déflection trame avec les lampes de déflection ligne. L'étage de déflection ligne produit également la très haute tension pour le tube image, ce qui augmente la puissance à fournir.

Les lampes de déflection trame sont souvent plus pratiques pour un amplificateur audio. La puissance de chauffe est par exemple nettement inférieure: un amplificateur équipé de 4 PL519 a besion de 50W, uniquement pour chauffer les cathodes! Les lampes de déflection trame sont plus sensibles et ne nécessitent pas d'une tension d'attaque très importante pour arriver à la puissance maximale de la lampe. Les lampes ont un fonctionnement plus linéaire, c'est nécessaire pour un étage de déflection trame.

Un PL508/EL508 (tube de déflection trame d'un téléviseur couleur) permet de réaliser un ampli de 20W par canal (40W si le point de fonctionnement des lampes est stabilisé) et un ampli avec PCL805/ECL805 pêut fournir une puissance de 10 à 15W.
