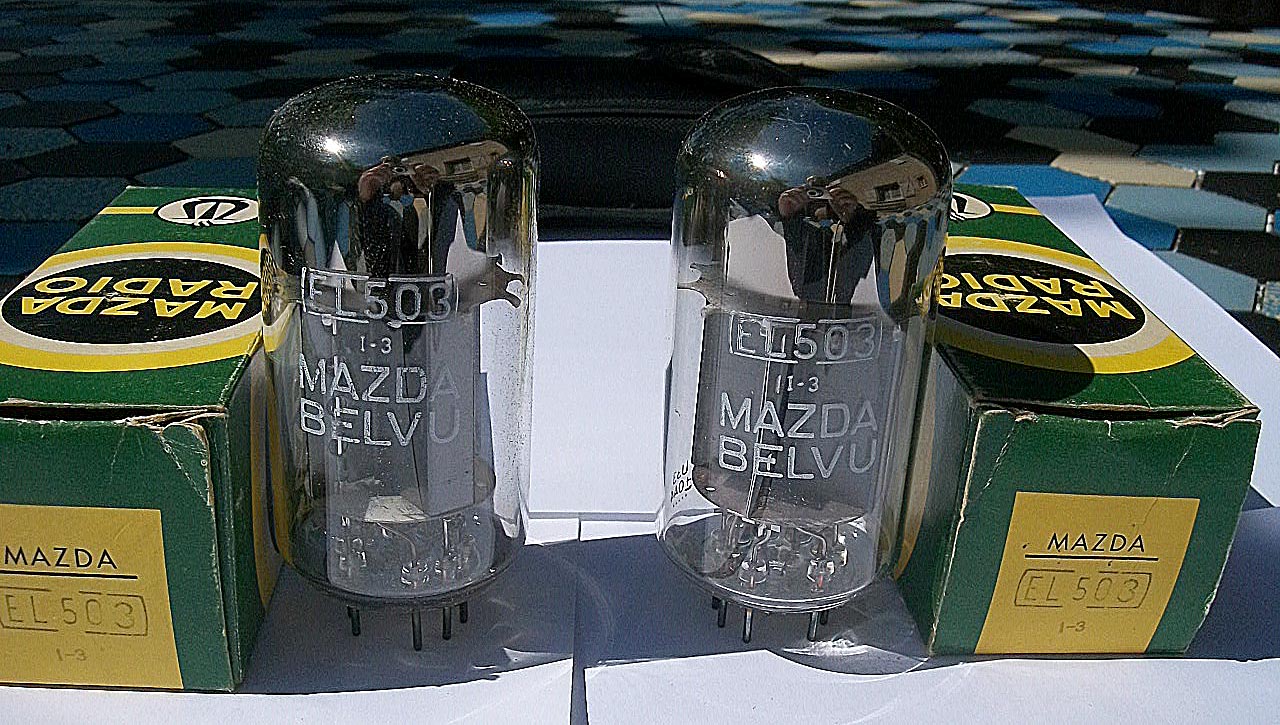

A gauche une version PL503 encore plus rare que la version EL503. Le tube est vidé par le dessous, ce qui est possible car les soquets magnoval ont un creux au milieu (très interessant pour monter une lampe LED). Le haut du tube est rond, ce qui est assez rare (seul les tubes au soquet octal sont vidés par le dessous).

Ces deux tubes ont une puissance plus élevée que les tubes EL34 et permettent de réaliser un amplificateur de 40W par canal avec un taux de distorsion de 5%. La dissipation de plaque maximale est de 27W. C'est un tube court et rond, assez spécial. Ces amplificateurs étaient utilisés pour la sonorisation de grands espaces (et principalement les salles de cinéma en Belgique et en France). Ces trubes étaient fabriqués dans l'usine Philips à Chartres (La Radiotechnique) et distribués dans toute l'Europe sous des marques locales comme Telefunken ou Valvo, deux filiales à 100% de Philips.

Les tubes EL503/EL520 utilisent une grille tendue sur un cadre (frame grid) au lieu d'une grille maintenue entre deux tiges. Cette technique qui permet une amplification plus importante était déjà utilisée dans les tubes UHF. La transconductance de ce tube est de 23mA/V, soit environ 4× plus qu'une pentode de puissance classique. Le signal de commande du tube de puissance est équivalente à celle d'un tube EL84, pour une puissance supérieure.

Les tubes avaient des caractéristiques très interessantes (grâce à la sensibilité accrue, on pouvait éliminer un tube), mais ils ont été développés au moment où les premiers amplificateurs à transistors faisaient leur apparition. Les tubes n'ont été fabriqués que pendant quelques années. Les prix sur ebay approchent les 500€ pour un seul tube...

Les tubes permettent d'obtenir la puissance nominale avec une tension de 265V. La résistance interne de la pentode est de 7.3kΩ et elle doit être utilisée avec un transfo de 2.4kΩ d'impédance d'anode à anode. La puissance normale est de 40W (avec 5% de distorsion sans contre réaction). Elle peut monter à 100W dans des applications de public address où un taux de distorsion de 10% avec contre réaction est acceptable.

1 2 3 4

Le EL503 fait partie de la série 500 à cause de son soquet magnoval, mais ce n'est pas un tube de déflection ligne ou trame. Le EL5000 qui fait également partie de cette série est un tube qui lui peut être utilisé pour des applications audio (amplificateur de studio) et déflection.

Premier schéma

Le préamplificateur utilise une pentode EF86 au lieu d'une double triode ECC83. A cause de la résistance d'anode assez basse, l'amplification en tension n'est pas supérieure à une triode.

L'étage déphaseur est un montage paraphase qui peut être remplacé par un montage long tail (ou Mullard) si vous préférez. Entretemps, vous devrez être au courant que je ne suis pas fan du montage paraphase.

Nous avons ensuite l'étage de puissance avec les deux tubes EL503 qui utilisent une polarisation automatique commune.

La pentode à l'entrée a un filtre (1.5kΩ + 470pF) qui va corriger le déphasage et permettre d'utiliser la contre-réaction sans rendre l'ampli instable. En sortie, nous avons également un tel circuit (2.7kΩ + 5nF) qui va compenser le déphasage des hauts parleurs.

Second schéma

On n'utilise pas l'auto-bias dans ce circuit, mais une polarisation négatie fixe (-21V).

Troisième schéma

Nous avons ensuite un amplificateur classique avec avec un étage amplificateur-comparateur et un étage déphaseur. L'étage déphaseur commande directement les tubes de puissance.

Nous avons 4 pentodes de puissance pour obtenir une puissance de 80 à 100W. Il y a un réglage du bias sur la plaquette de l'alimentation, mais également un réglage popur égaliser le courant dans les deux pentodes d'un coté du transfo de sortie.

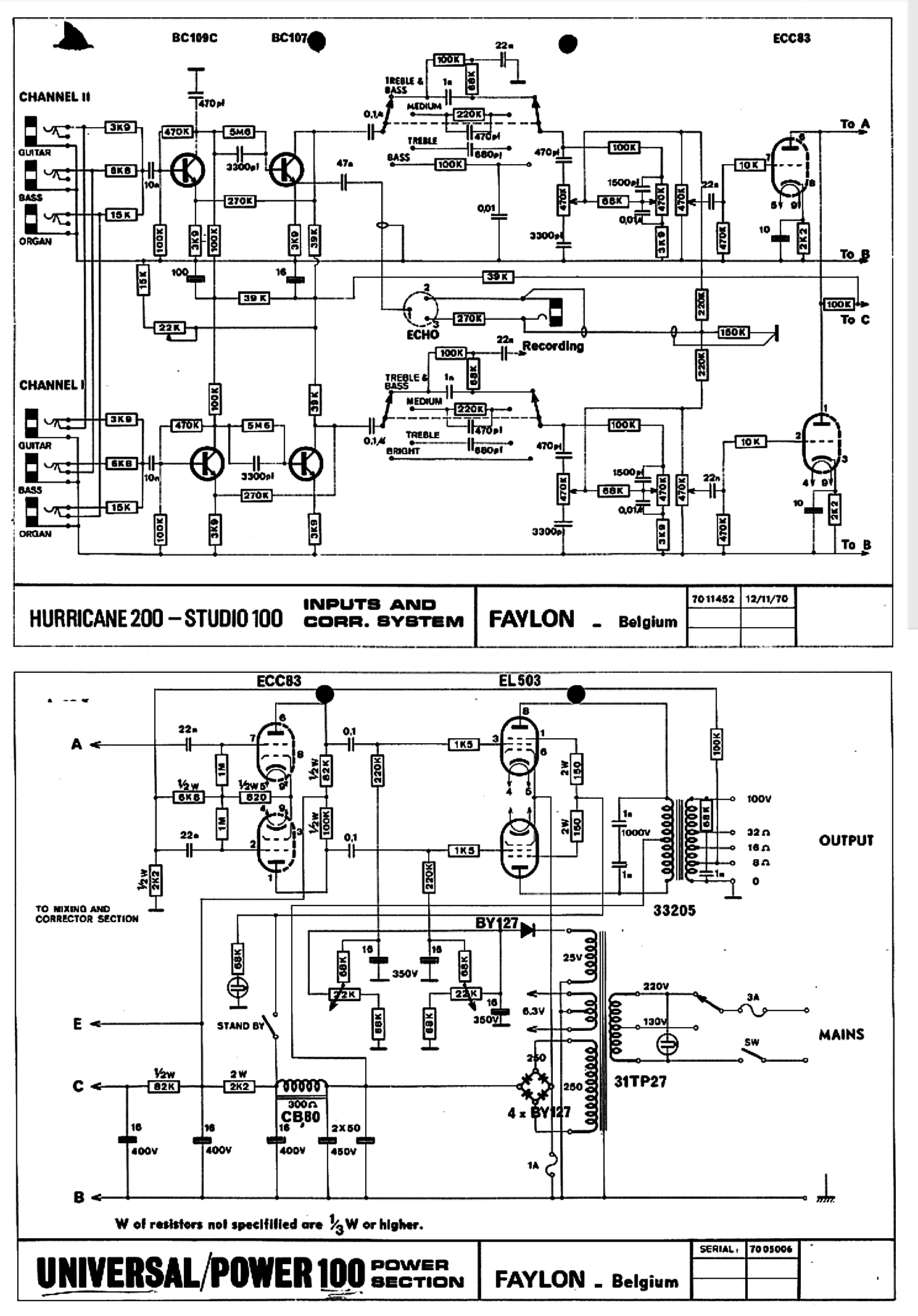

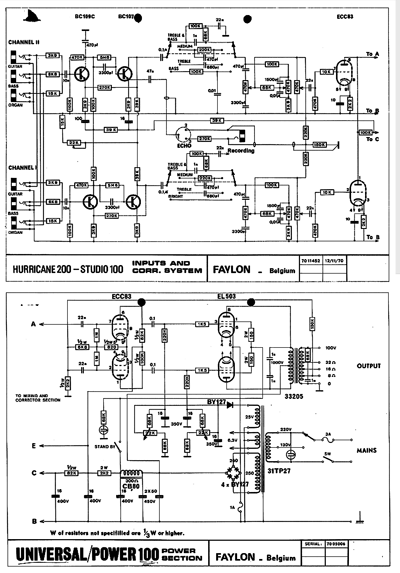

Quatrième schéma

Pour commander les deux EL503 on a assez avec un seul tube ECC83 (ici en montage long tail). Le montage est assez standard.

Cinquième schéma

Le premier ECC83 amplifie le signal microphonique. Le controle du volume se trouve après l'étage préamplificateur pour éviter de réduire encore plus le signal du microphone.

La première triode du second tube amplifie le signal à sa valeur nominale (10Vpp) et puis nous avons un réglage de la tonalité. La seconde triode augmente à nouveau le signal à sa valeur normale.

Le tube suivant est un ECC81 qui a un gain relativement important et une impédance de sortie assez basse. La première triode fonctionne en comparateur et compare le signal sur la grille avec le signal de la contre réaction sur la cathode. La contre réaction ne peut agir qu'après le controle d etonalité, autrement la contre réaction van tenter d'éliminer l'effet du controle de tonalité.

Le déphaseur est un cathodyne très classique. Bien qu'on utilise des résistances anodique et cathodique de basse valeur, il y a tooujours une différence d'impédance entre la sortie sur la cathode et la sortie sur l'anode. Ce problème est ici résolu avec une paire de transistors montés en collecteur commun pour réduire l'impédance. Le BC147 était un transistor au silicium classique des années 1970. Son gain en courant est de 90×, l'impédance est ainsi réduite d'un facteur 90.

Le circuit de sortie est classique avec un réglage simple de la polarisation négative.

Ces tubes sont devenus très rares et une page décrit les adaptations à apporter aux amplis pour utiliser d'autres types de tubes. Nous nous basons principalement sur le dernier circuit.
