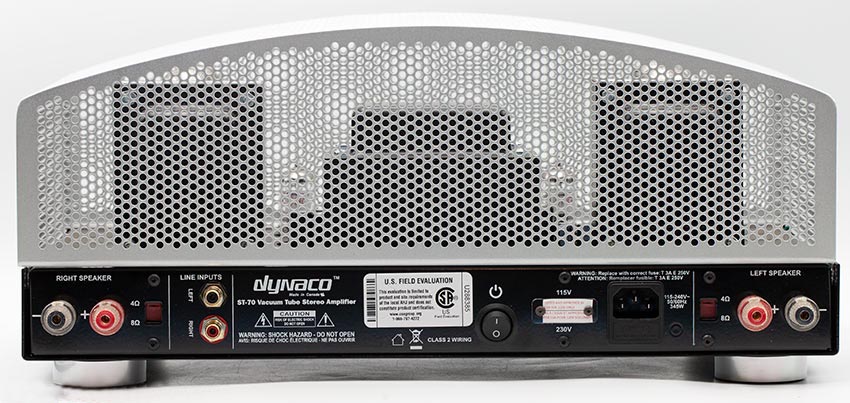

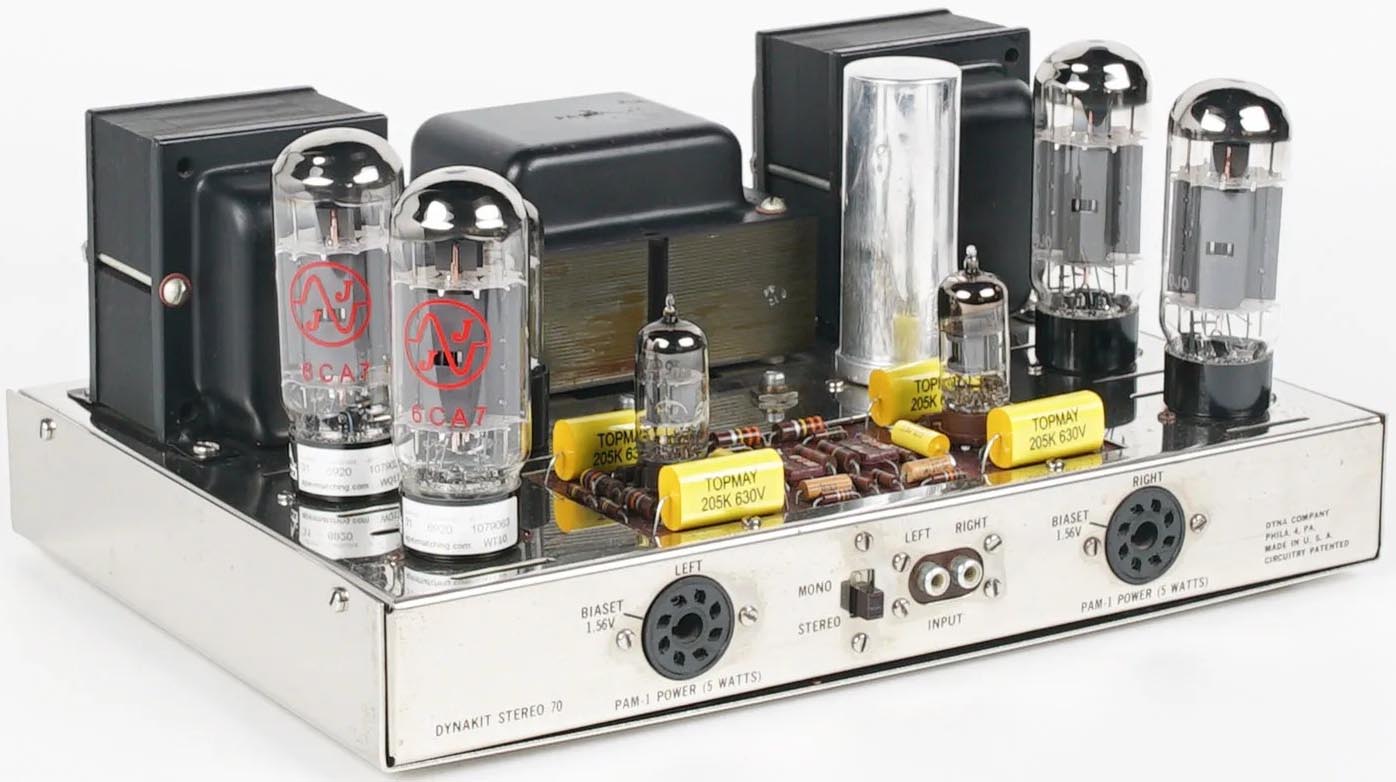

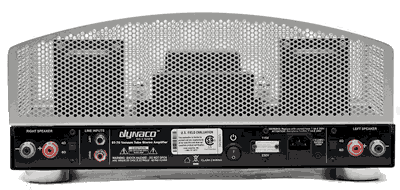

C'était un amplificateur stéréo qui pouvait être livré en kit. Une des caractéristiques, c'est l'utilisation d'un petit circuit imprimé pour la partie préampli et déphaseur. Le second schéma montre tout ce qui se trouvait sur la plaquette (donc pratiquement tout). Assez dangereux, car les composants sont sous haute tension.

La qualité du circuit imprimé n'était pas optimale en comparaison des méthodes de montage utilisées jusqu'à lors (composants fixés sur des cosses). Le plastique avait tendance à se dégrader et les soudures à lacher. Certains fabricants s'en sont mordu les doigts quand il ont remplacé les barettes (à monter manuellement) par des circuits imprimés (avec placement automatique des composants): les téléviseurs tombaient tous en panne en moins d'une année à cause des soudures qui lachaient aux soquets et aux résistances de forte puissance.

Le préamplificateur utilise un tube de Sylvania, le 7199 conçu spécialement pour ce type d'amplificateur avec une pentode préamplificatrice et une triode déphaseuse. L'équivalent européen est le ECF80/PCF80 qu'on retrouve dans de nombreuses télévisions où le tube est mis à toutes les sauces. La pentode reçoit le signal de contre réaction sur sa cathode, c'est le système classique.

La triode est utilisée comme déphaseuse cathodyne avec un petit condensateur de 82pF pour limiter la bande passante vers le haut.

Les tubes de puissance sont de EL34 en branchement ultra linéaire, qui est le meilleur montage pour ce tube. Il y a une contre-réaction du secondaire du transformateur, mais également via un petit condensateur de 390pF à partir du primaire. L'avantage c'est que pour la contre réaction aux fréquences élevées on ne passe pas par le transfo qui peut causer des déphasages. Dans l'amplificateur qui nous concerne ce petit condensateur est important, car le transformateur de sortie n'est pas super et provoque des déphasages dans la bande passante audio.

Le schéma peut être utilisé tel quel dans un amplificateur moderne, en remplaçant le 7199 par un ECF80/PCF80 ou un PCF82 qui a un gain plus élevé. On peut également utiliser d'autres combinaisons comme un EF86 + un demi ECC82.

On peut lire que le son qui n'est pas très bien défini ("muddy") est causé par la pentode-triode. On peut remplacer les deux pentodes-triodes par deux tubes ECC83 comme préampli et ECC81 comme déphaseur (donc chaque lampe sert pour les deux canaux). Le circuit d'origine était conçu pour 3 tubes: un préampli et un déphaseur long tail comme dans les amplis Mullard, mais pour des raisons de coût on a éliminé le long tail et on l'a remplacé par une pentode qui a un gain plus élevé.

Il serait aussi interessant de remplacer la résistance cathodique commune des EL34 par deux résistances individuelles de 10Ω permettant de mieux régler le courant dans chaque tube. La tension d'alimentation est de 420V, la tension pour le déphaseur d'environ 380V et celle pour la pentode d'environ 320V.

Beaucoup d'amateurs tentent de construire un amplificateur similaire, car c'est un schéma qui a connu un très grand succès. Mais son succès, il le doit plus à la fabrication en série et aux composants limites, ce qui a permi de vendre l'amplificateur très bon marché. Ce n'est pas un gage de qualité.

Mais si on utilise des composants de qualité (transformateurs, condensateurs de valeur suffisamment élevée,...) on peut construire un très bon amplificateur moderne: le circuit n'a pas de vices redhibitoires.
