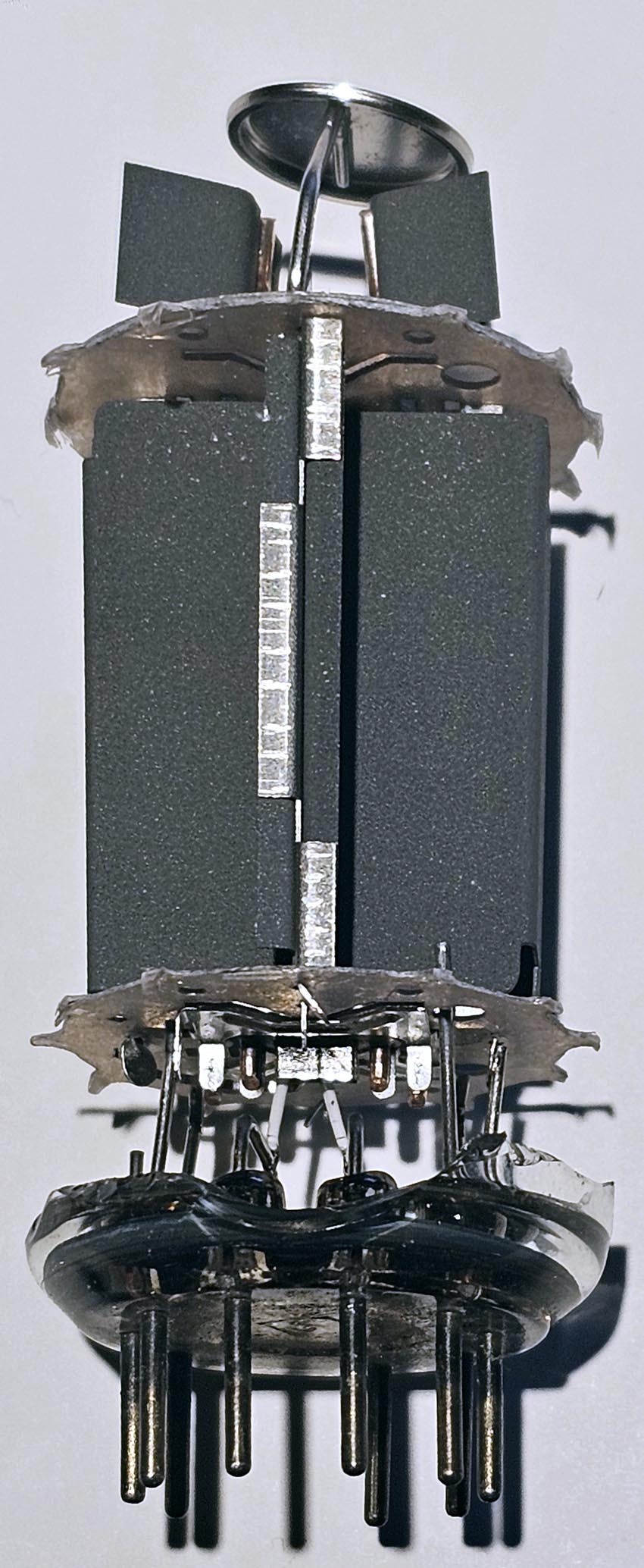

Le code de la lampe nous renseigne: chauffage du filament avec un circuit série à 300mA (standard dans les télés), puis une tétrode ou pentode de puissance et finalement un soquet magnoval.

Aussi bien les lampes de déflection verticale que horizontale ont été utilisés dans des amplificateurs audio car ils étaient moins chers que les vrais tubes audio (et avaient aussi un meilleur rendement).

Il s'agit ici d'un tube dont l'émission était devenue trop faible. Rien à remarquer à l'extérieur, sauf que la cathode semble moins rougir. Dans certains cas on peut restaurer l'émission cathodique en faisant travailler le tube avec une tension de chauffage un peu plus élevée. Cela a fonctionné ici, mais dès que j'ai remis la tension d'alimentation à sa valeur correcte le courant a de nouveau diminué. Il est possible que le tube n'est plus parfaitement sous vide: la faible quantité d'air dans l'enveloppe refrodit la cathode. Le getter était encore bien brillant mais le bruit de fond était plus important, aussi bien avec le courant de chauffage normal et plus élevé.

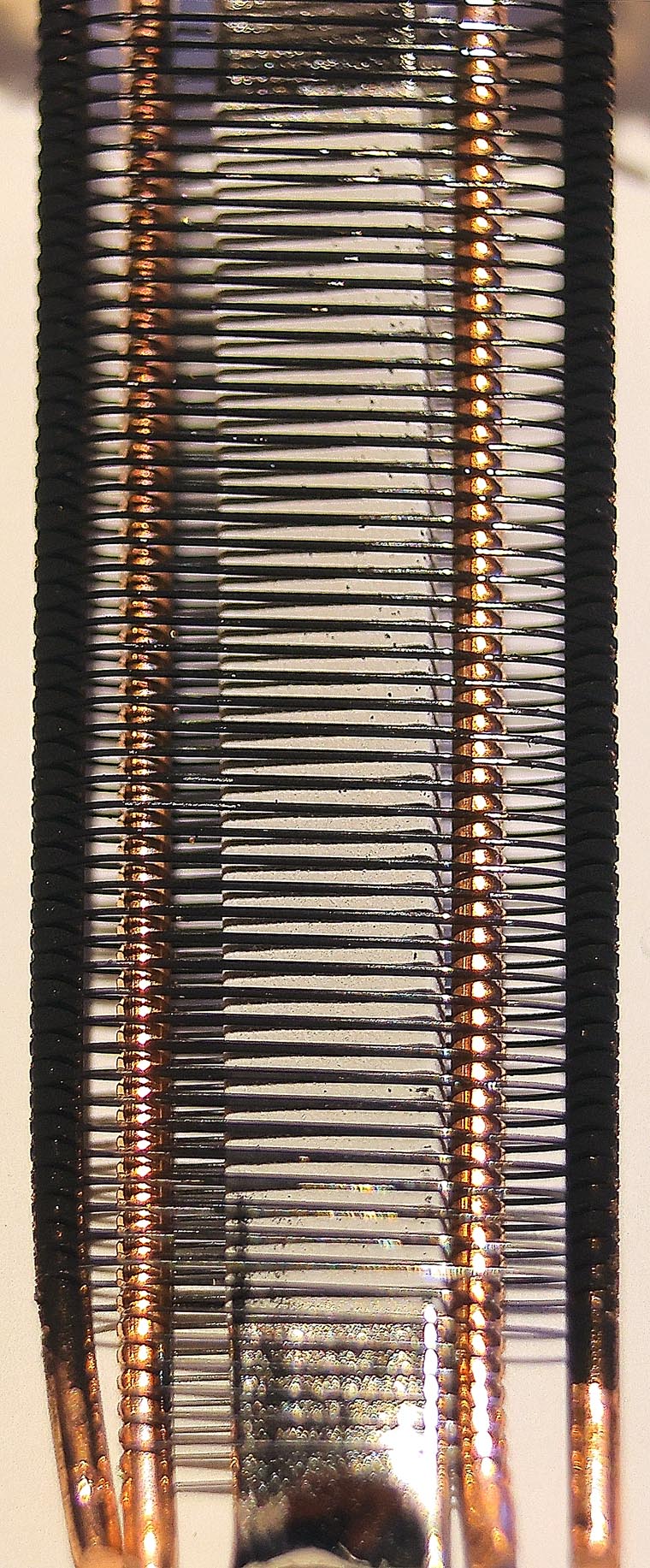

A gauche les fils de la grille de commande et de la grille écran: les fils sont dans le prolongement et on ne remarque pas qu'il y a deux bobinages concentriques. Les spires de la grille écran sont placés dans l'ombre de celles de la grille de controle et la grille écran n'absorbe que très peu d'électrons (surtout quand le tube est en fonctionnement linéaire).

A droite vue sur l'anode. Le filament, la cathode, les grilles et le cadre qui se trouvent au centre ont élé enlevés. Le flot d'électrons frappe l'anode vers la gauche et vers la droite. Il y a un petit pic au milieu, là où les électrons frappent le plus l'anode. Le pic métallique agit comme un brise lames pour limiter les oscillations de Barkhausen. Le PL509 et PL519 (déflection ligne des télés couleurs) ont également un tel brise lames, tandis que le PL504 (déflection ligne de téléviseurs monochromes) a un autre système, notament le cavitrap. Le brise lames est un peu moins efficace et cela se remarque quand la tension de l'anode passe fortement en dessous de la grille écran, mais cela ne se remarque que quand la lampe est employée avec un signal maximum.

C'est un tube fort simple en comparaison d'un tube combiné comme le PFL200 qui a aussi été analysé.

C'est un des derniers tubes conçus en Europe et c'est un des meilleurs tubes. Je l'utilise dans plusieurs amplificateurs pour une puissance jusqu'à 20W par canal.

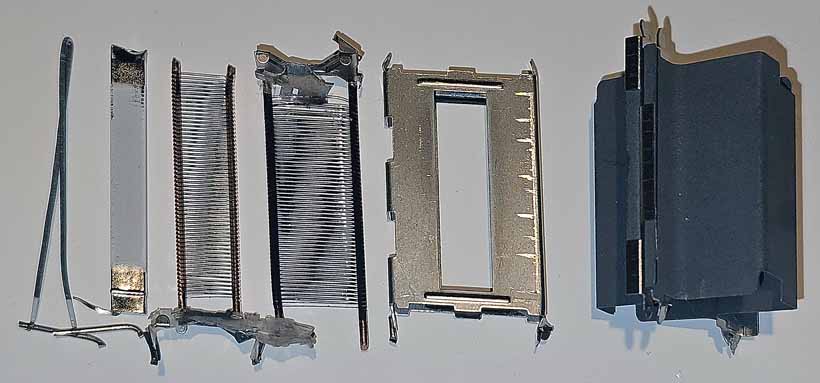

• Filament 17V 300mA (lampe "P")

• Cathode avec une couche d'oxide de barium. La cathode est très large comme avec tous les tubes qui doivent fournir un courant important.

• Grille de commande et grille écran avec le même pas.

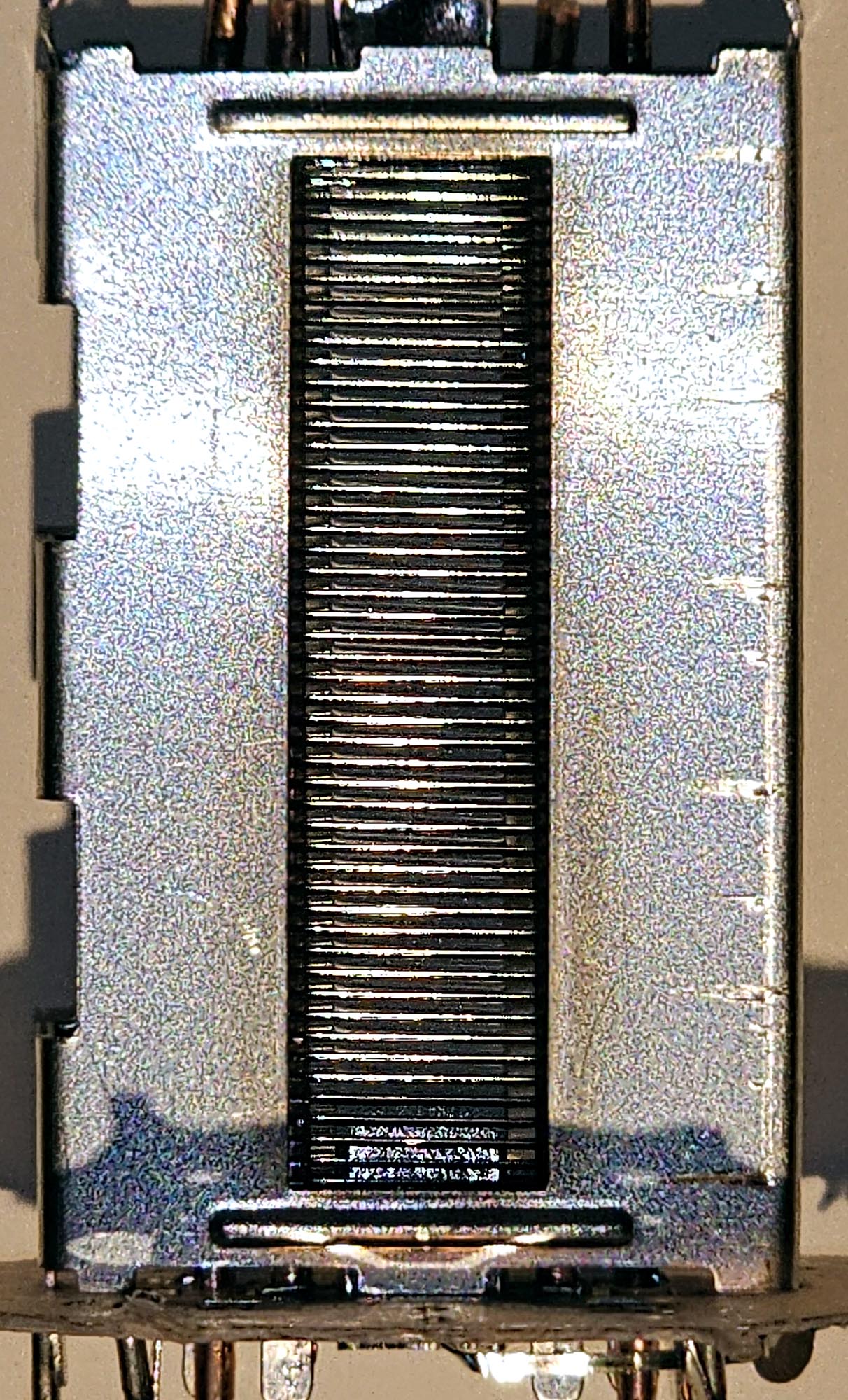

• Grille suppresseuse sous forme d'un cadre pour concentrer le flot d'électrons.

• Anode noircie pour mieux dissiper la chaleur.
