Equivalences EL84

Voici la page index du tube EL84. C'est un tube bien connu, qui est utilisé dans de nombreux amplificateurs pour une puissance de 10 à 20W environ. Ce même tube était utilisé dans des radios (en single ended) pour une puissance maximale de 4W.
-

-

Le type EL84 est une pentode aux caractéristiques très interessantes. Il a une sensibilité élevée, ce qui est utile dans les postes de radio car il permet un réglage de la tonalité, sans qu'une triode supplémentaire ne soit nécessaire. La partie audio d'une radio se composait généralement de la triode EABC80 et de la pentode de puissance EL84.

La lampe pouvait également être utilisée dans les amplificateurs de moyenne puissance. Un montage assez simple avec polarisation par la résistance cathodique permet une puissance de plus de 10W. S'il faut plus de puissance, on peut utiliser une polarisation par tension négative qui nécessite un rglage du courant de repos.

Le tube EL84 produit assez bien de distorsions qui augmentent assez linéairement avec la puissance demandée. Le montage ultra linéaire permet de réduire les distorsions, mais avec une légère diminution de la puissance disponible. C'est un type de contre réaction locale qui diminue l'impédance de sortie élevée de la lampe EL84.

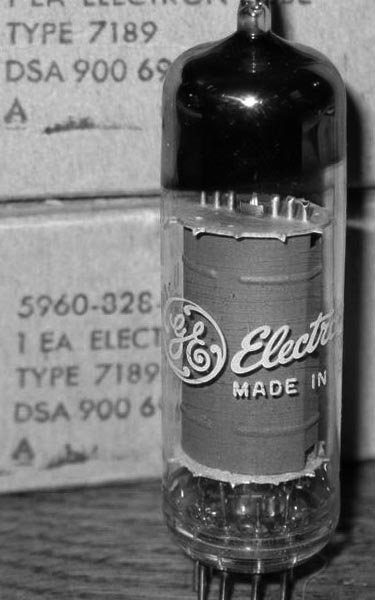

L'image à gauche est celle d'un 7189, la version militaire du 6BQ5, le 6BQ5 étant la version américaine du EL84.

Pour une utilisation domestique normale un amplificateur avec 4 lampes EL84 (stéréo) suffit amplement. Nos ancètres avaient assez de la puissance fournie par un seul EL84, mais il faut dire qu'ils avaient encore une ouïe normale.

S'il faut une puissance plus élevée, le tube suivant est le EL34 qui permet une puissance de 20W avec un taux de distorsion très bas de moins de 0.1%.

EL84
La page de base où on montre un circuit single ended et un circuit push pull à polarisation par résistance cathodique. Ces deux amplificateurs fonctionnent en classe A.

EL86
Le tube EL86 est la version "basse tension" du EL84, conçu pour fonctionner dans un montage SRPP (single ended push pull) où deux pentodes sont montées en série, ce qui permet d'éviter un transformateur push pull ou un tranformateur single ended à entrefer.

Différentes versions EL84 PL84 EL86
On explique la différence entre le EL84 et PL84 (ce n'est pas seulement une différence de tension, le PL84 a les caractéristiques du EL86).

Autres versions (tubes américains)
Les types 6BQ5, 7189, 6CW5, 6EM5, EL844,...

Démontage d'un PL84 défectueux
On voit qu'il s'agit d'une vraie pentode. La construction est typique d'une pentode audio. Le PL84 utilise le système des tétrodes à faisceaux dirigés en plaçant les spires de la grille écran dans le prolongement de celles de la grille de commande.

EL90
C'est une tétrode à faisceaux dirigés qui était parfois utilisée à la place d'un EL84, surtout dans les pays anglo-saxons (attention, le soquet est plus petit). Ce tube est basé sur le 6V6 (soquet international octal), mais placé dans un tout petit soquet.
