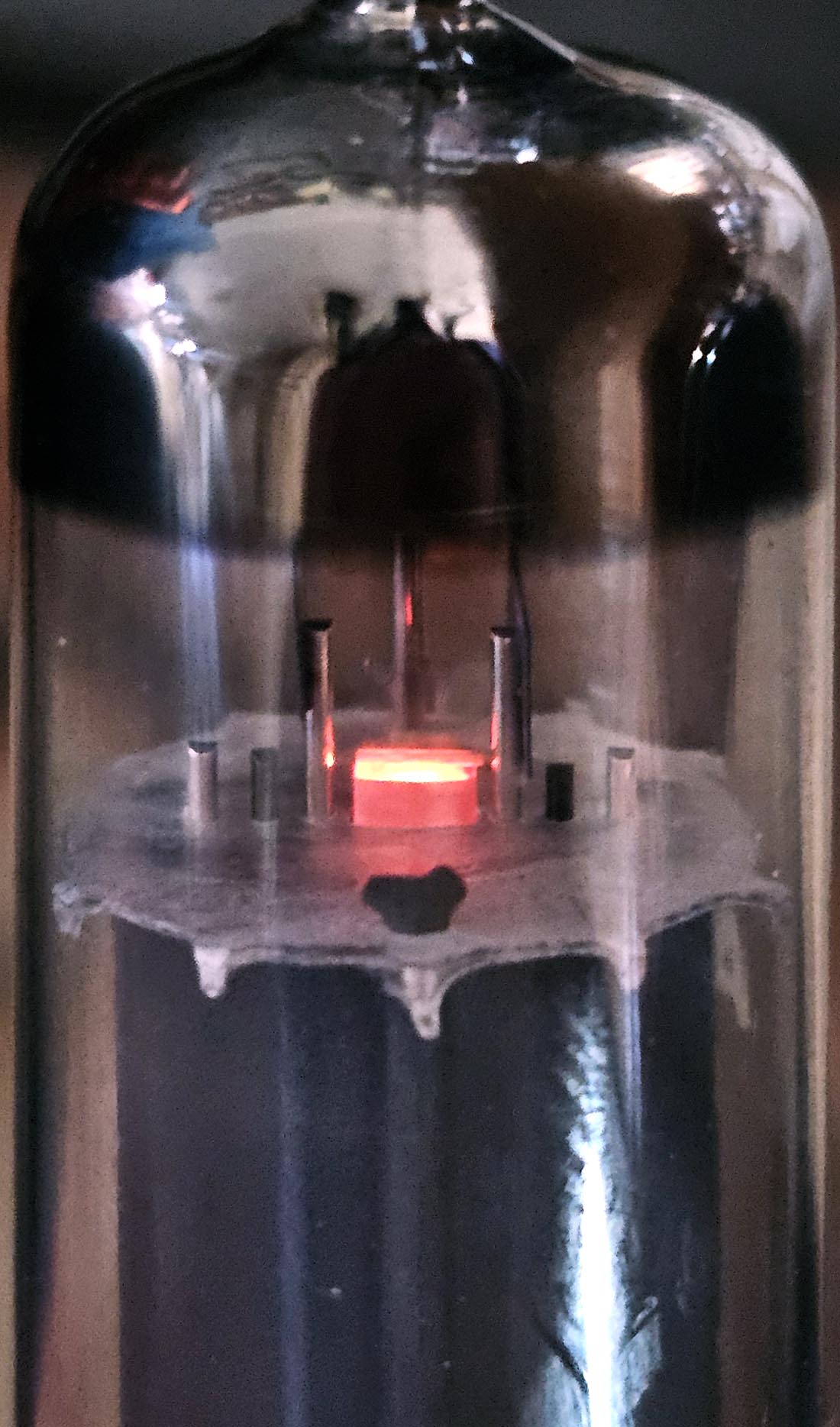

| La lampe PL82 a été utilisée dans les téléviseurs comme lampe de puissance. C'est une lampe qui se contente d'une tension un peu plus basse (200V) car la tension dans les téléviseurs était moins élevée à cause de l'utilisations de redresseurs thermo-ioniques. |
-

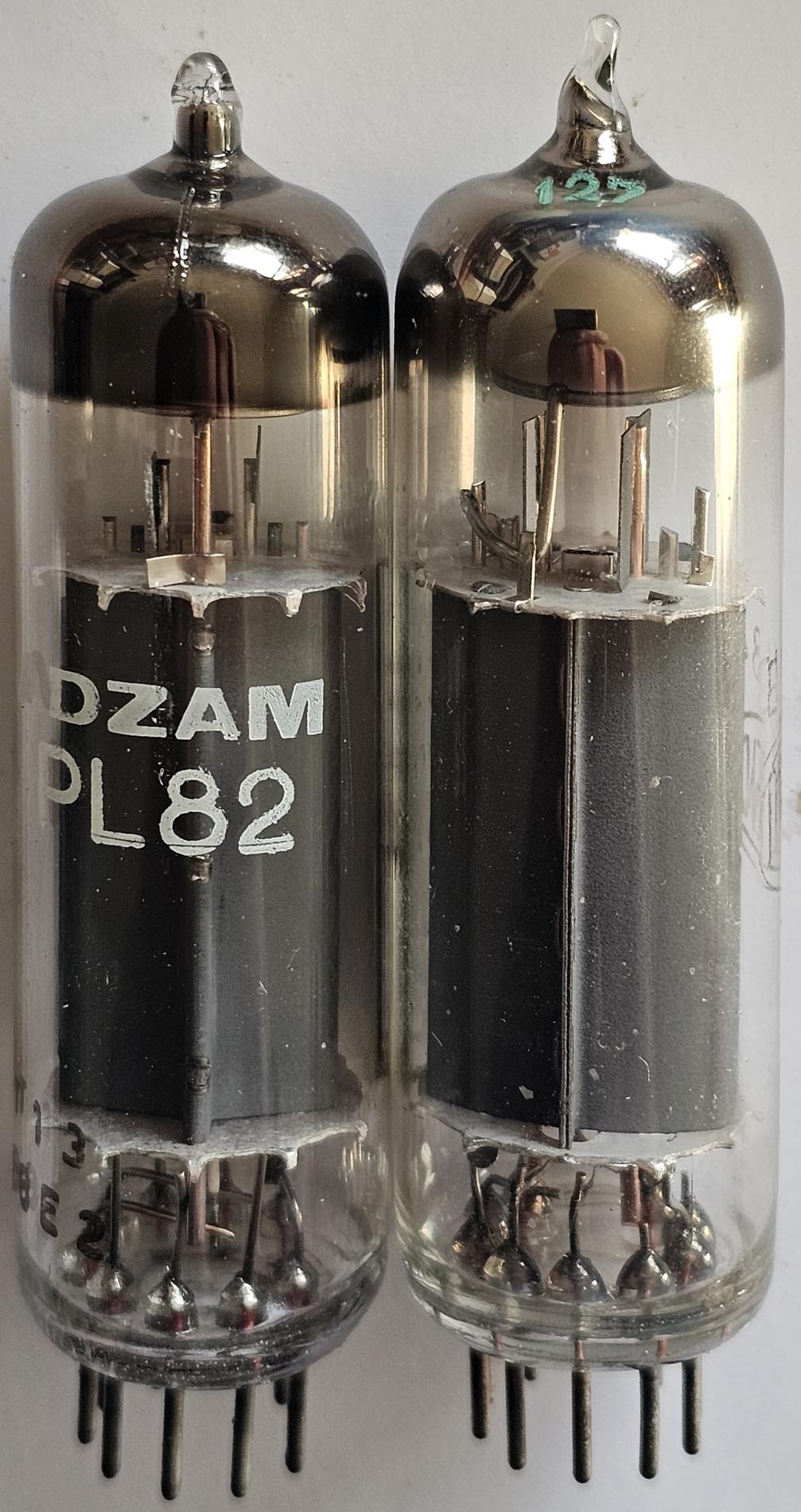

Le PL82 est l'ancètre du EL84. Cette lampe est conçue pour travailler avec une tension un peu plus basse (170 - 200V) présente dans les téléviseurs de l'époque (avec diode thermo-ionique pour le redressement). Elle peut tout aussi bien être utilisée comme amplificateur audio et comme étage de puissance dans la déflection trame (comme beaucoup de lampes de cette époque). Il existe également une version 6.3V (EL82). C'est une vraie pentode: plus tard les lampes de déflection trame (PCL805) et puissance audio (PCL86) seront des tétrodes à faisceaux dirigés. C'est surtout pour la déflection magnétique qu'un rendement élevé est interessant. La taille de la lampe (anode) est identique à celle d'une lampe PL84 (et EL84), mais la dissipation anodique est limitée à 9W, c'est probablement pour tenir compte de son utilisation dans un étage de déflection trame où il y a des pics de courant et de tension plus élevés. Le brochage est identique. Une différence importante entre une PL82 et une PL84 c'est que la PL82 a le pas de la grille écran qui ne correspond pas à celui de la grille de controle (le pas de la grille écran est environ 2× plus lâche). En ce sens, la lampe PL82 correspond le plus à une lampe EL84. Le résultat est que le rendement de la lampe PL82 est plus mauvais que celui de la PL84. Dans un ampli SE, 19% du courant se perd via la grille écran (il est de 8% pour une PL84). Certaines personnes trouvent le son d'une pentode "desaxée" (PL82, EL84) plus agréable que celui d'une pentode à faisceaux dirigés (PL84, EL86) et c'est ainsi qu'on a eu une recrudescence de la demande de lampes PL82. Mais pourquoi vous compliquer la vie? La PL82 nécessite une tension de chauffage de 16V (5W) tandis qu'une EL84 peut tout simplement être chauffée avec du 6.3V.

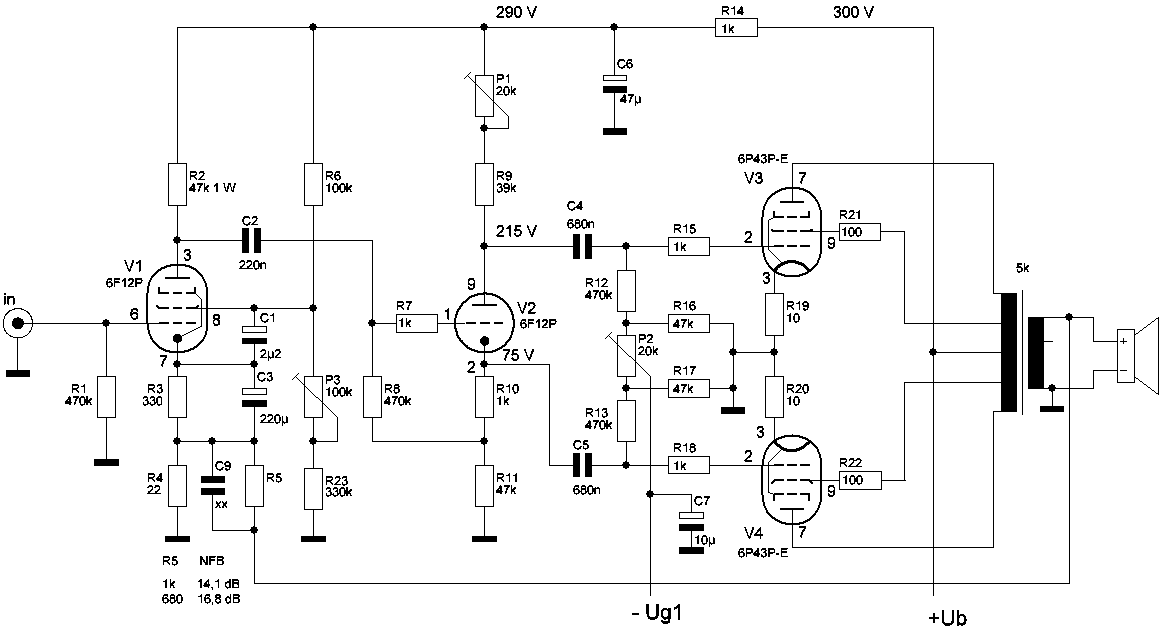

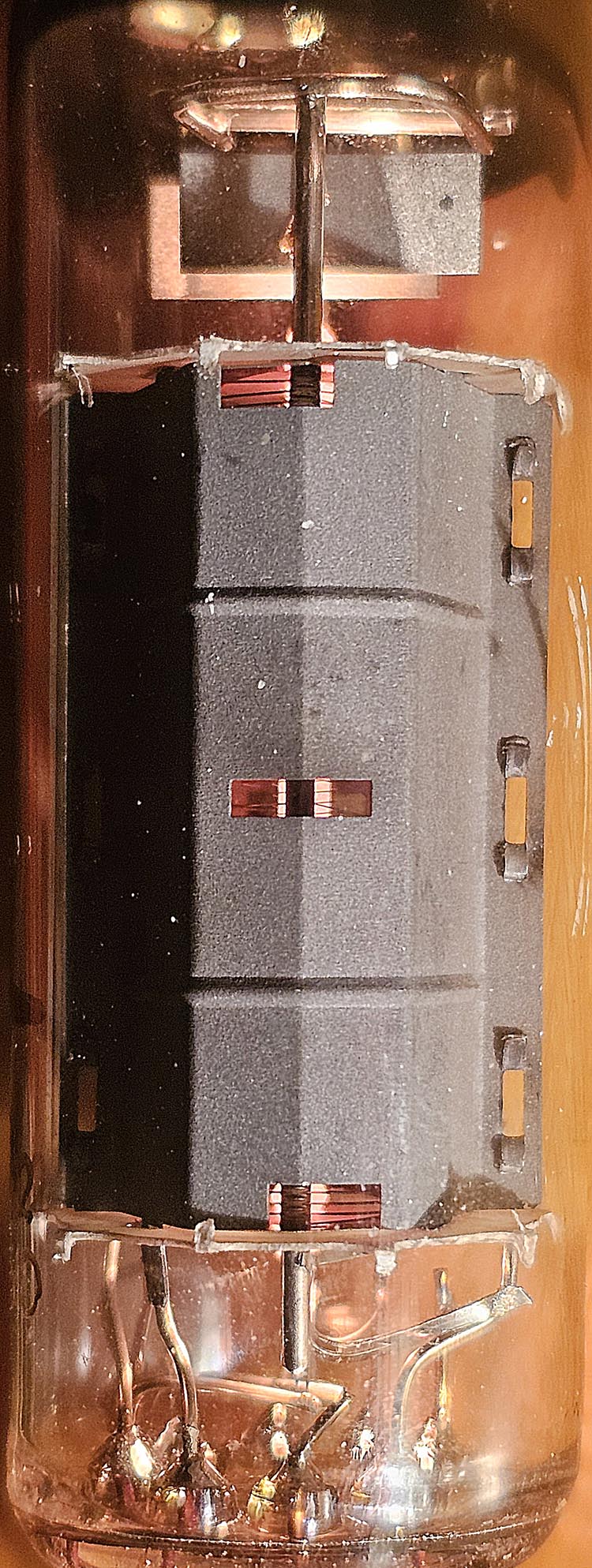

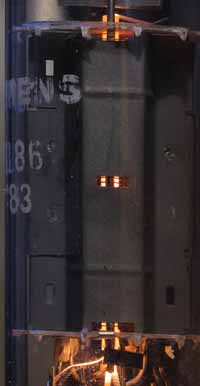

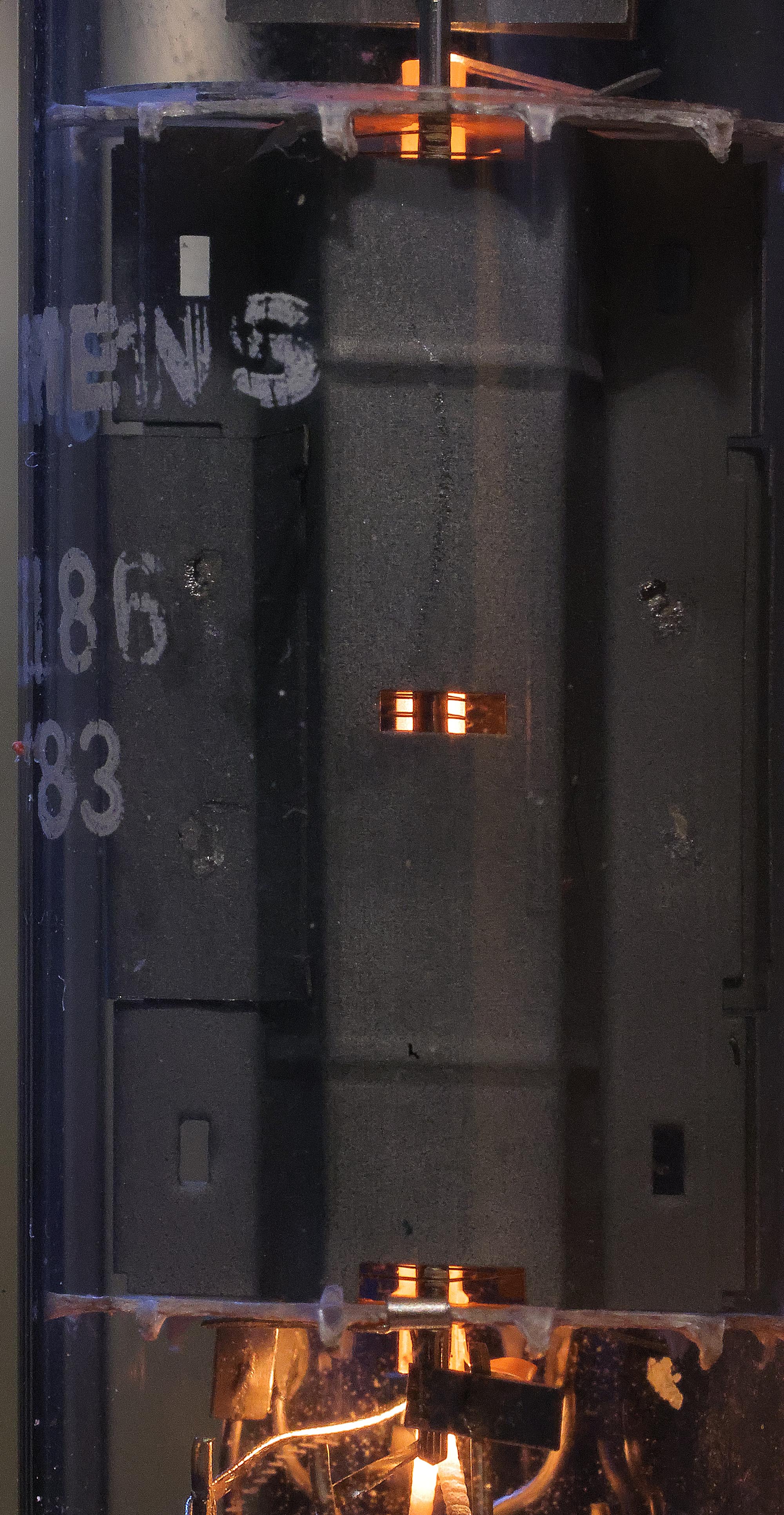

Ce schéma utilise des lampes russes, mais on peut utiliser des lampes européennes à la place: préampli et déphaseur ECF80 ou PCF80, étage de puissance EL84, PL82,... C'est le schéma d'un amateur qui veut trop bien faire et place partout des ajustables. Regardez sur la page du PCF80 pour les valeurs correctes. La lampe 6P43P n'a pas vraiment d'équivalent européen, elle correspond le plus à une EL84. L'équivalent correct de la lampe PL82 est 6P18P. La haute tension est de 300V et est un peu trop élevée pour une lampe EL86, PL84 ou PL82. La tension de polarisation négative doit être réglée pour avoir un courant de repos qui ne dépasse pas les 30mA (300mV sur la résistance de mesure). Ajustez le courant sur 40mA si vous utilisez une tension d'alimentation de 200V avec des lampes PL82, PL84 ou EL86. Si vous avez un ampli, vous pouvez remplacer les lampes EL82 ou PL82 usées par des lampes NOS EL82 ou par des lampes un peu plus modernes EL84 (si la tension d'alimentation est supérieure à 250V) ou EL86 (tension d'alimentation de 200 - 250V). Mais il est important d'indiquer la différence entre toutes ces lampes de manière succinte.
La tension de polarisation de la grille de commande pour un courant anodique de 10mA permet de déterminer le facteur d'amplification de la lampe. Si la tension est plus négative, cela signifie que le pas de la grille de controle est plus lâche et que l'amplification est moindre. Une faible ou forte amplification indique qu'il faut un signal d'attaque important (plus de 10Veff.) ou faible (moins de 10V) pour commander complètement la lampe. Ce sont toutes des pentodes normales (ou des tétrodes pour la lampe américaine) qui fournissent 4W audio (avec un taux de distorsion de 10%...) en montage single ended de base. |
