| La lampe EL84 est le tube standard pour les amplificateurs de basse puissance en Europe. Voici les alternatives américaines. |
-
|
Voici les alternatives américaines au EL84. Ces tubes ont la même forme, le même branchement des électrodes, mais ce sont des tubes légèrement différents.
En Europe, nous avons le EL86 qui ressemble fortement au EL84, mais qui n'est pas totalement compatible. Le tube EL844 a une puissance maximale moindre que le EL84 et est spécifiquement destiné aux amplificateurs de guitare. C'est un tube de fabrication récente (il n'existe pas en version NOS). Comme la puissance disponble est moindre, les distorsions (recherchées dans les amplis de guitare) apparaissent à volume plus faible. La dissipation anodique maxiale est de 9W au lieu de 12W, une puissance comparable au tube ECL86. Le tube 6BQ5 est l'équivalent américain du EL84. Ce tube est totalement compatible et s'il s'agit d'un tube de fabrication récente il a souvent un marquage EL84/6BQ5.
15CW5 6CW5Deux lampes américaines similaires au EL84, la 6CW5 (l'équivalent "PL") et la 6CW5 (notre version "EL"). La troisième grille (grille d'arrêt) est remplacée par des plaques directrices. La forme de l'anode correspond à celle d'un EL86.Ce tube était destiné à fonctionner sur la tension de 120V redressée (téléviseurs sans transfo) et ses caractéristiques sont similaires à celles d'un PL84/EL86. Comme la plupart des tétrodes, l'amplification est un peu moindre que celle d'une EL86 et il faut un sweep de 9.5V pour obtenir la puissance nominale du tube (single ended) et de 34V en montage push pull. En montage push pull ce tube permet une puissance maximale de 25W avec un taux de distorsion de 1%. Cette puissance audio plus élevée provient du rendement un peu plus élevé de la tétrode par rapport à la pentode. Beaucoup de "pentodes" américaines (tubes de puissance audio et tubes de déflection magnétique)sont en fait des beam tétrodes, des tétrodes à faisceaux dirigés. On peut remplacer un EL86 ou un PL84 par un 6CW5 et un 15CW5, mais l'inverse n'est pas recommandé.

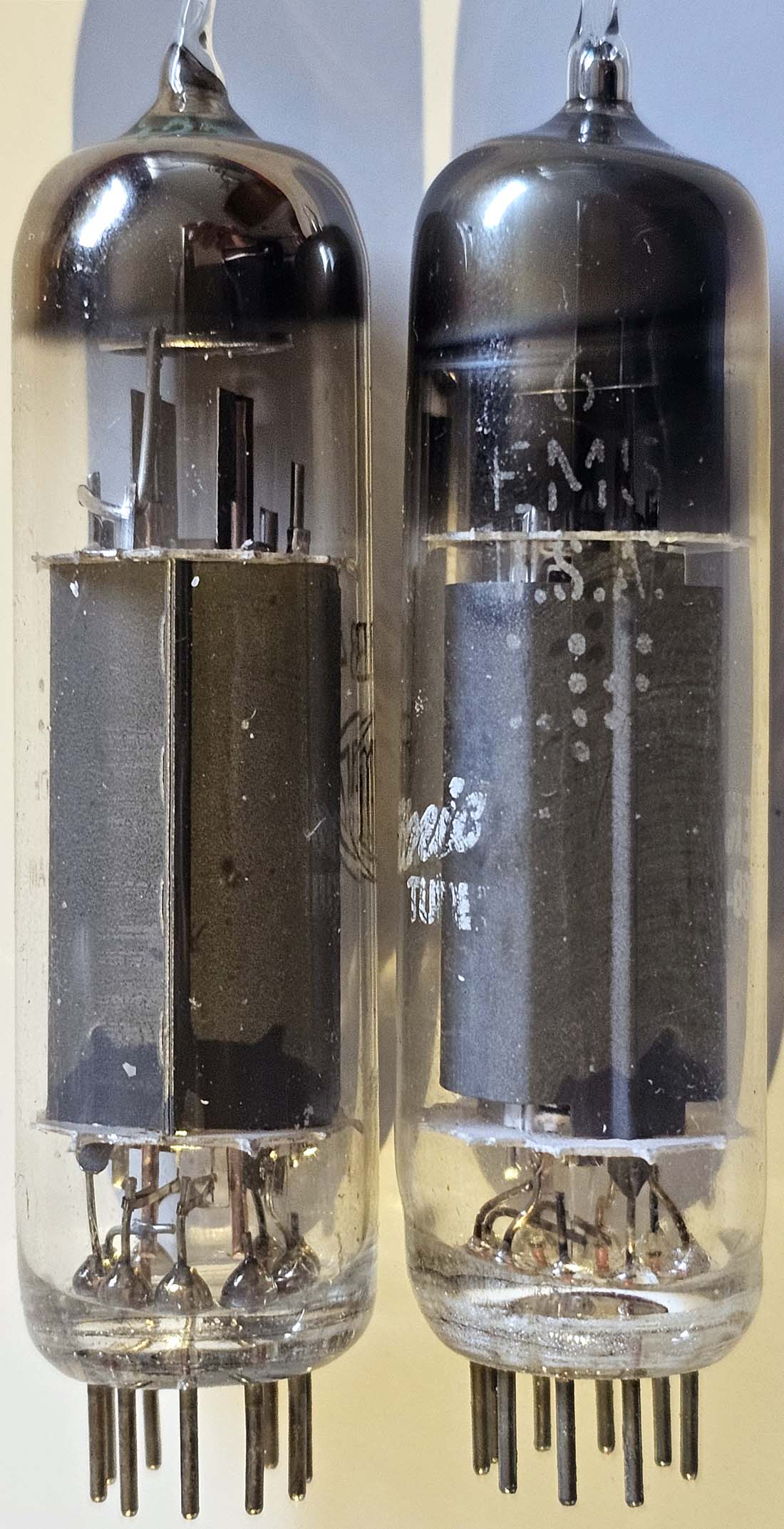

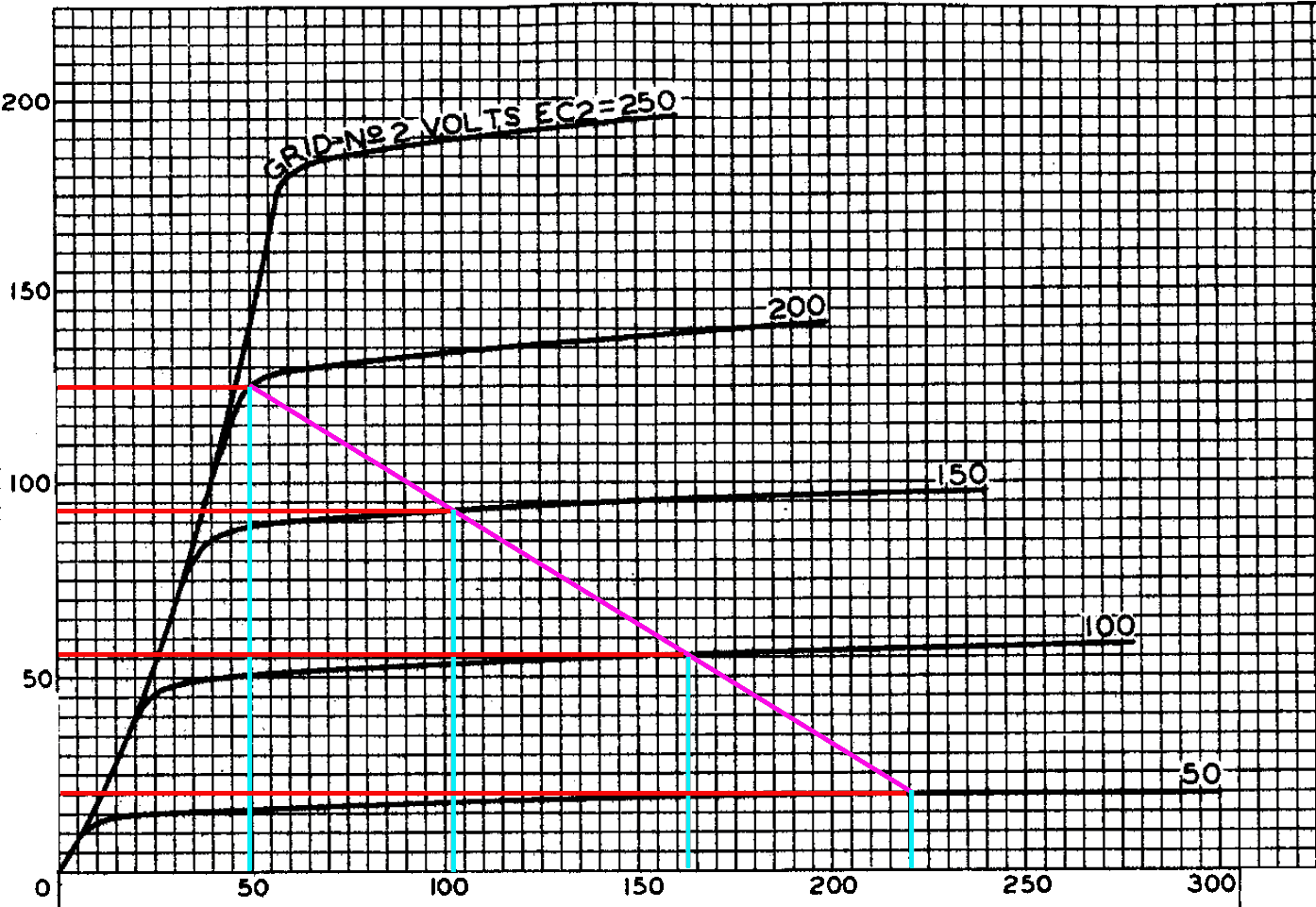

6EM5Citons pour la petite histoire le tube 6EM5, un tube de déflection trame américain, dont les caractéristiques sont les suivantes (valeurs maximales): Va = 315V, Vg2 = 285V, Ik = 60mA, Pa = 10W, Pg2 = 1.5W.On peut réaliser un amplificateur audio avec le point de fonctionnement suivant: Va, Vg2 = 250V, Vg1 = -18V, Ia = 40mA, Ig2 = 3mA. Ce tube a un peu les même caractéristiques que notre ECL85 (qui est également une tétrode de déflection trame). Ces deux tubes peuvent fonctionner en push pull et en SRPP. Le fonctionnement est très linéaire en mode "enhanced triode" (comme beaucoup de tubes de déflection magnétique).pour une tension de grille écran entre 50 et 200V (pour une tension anodique de 250V), voir graphique à droite.
7186Le tube 7189 est un type EL84/6BQ5 qui peut travailler avec une tension anodique de 400V, cer qui permet une puissance de sortie un peu plus élevée (la dissipation anodique maximale est restée la même). C'est généralement une vraie pentode comme le tube EL84.Pour faire la différence quand l'indication de type n'est plus lisible: le tube 7189 a une anode de forme pratiquement ronde (comme un EL83). Beaucoup de EL84/6BQ5 sont vendus comme étant compatibles 7189, ce qui n'est pas le cas. On peut utiliser un 7189 à la place d'un EL84, mais pas l'inverse. Le 7189 original est une vraie pentode (trois grilles classiques), mais on trouve aussi des tétrodes à faisceaux dirigés. Le 7184 était considéré comme la version militaire du 6BQ5.
La dissipation de la version "A" du 7189 est de 13.2W au lieu de 12W. La puissance d'un amplificateur peut alors monter à 24W (d = 4%). Les version "A", "B" et successives des tubes sont des versions améliorées mais compatibles du tube original. Si un circuit demande une version "A", on ne peut pas utiliser la version originale, mais bien une version "B" ou "C" si elle existe. |
