| Il vous faut plus de puissance que ce qui est possible avec un EL34 ou KT77? Ne cherchez plus, j'ai ce qu'il vous faut! Le seul (petit) problème c'est que le tube en question utilise un soquet P. |
-
EL50La lampe précédant (mais de très peu) la lampe EL51 est la lampe EL50. La lampe a une dissipation anodique un peu plus faible (18W dissipation continue), mais comme la lampe pouvait fonctionner sur une haute tension de 800W on obtient malgré tout une puissance élevée. Deux lampes branchées en push pull pouvaient fournir une puissance de 80W.La page à droite est la première page du datasheet. La lampe a spécifiquement été conçue pour pouvoir être utilisée dans les amplificateurs de puissance élevée. On a le choix entre une polarisation automatique par résistance cathodique commune ou par une tension de polarisation négative sur la grille de commande. La polarisation automatique ne peut être utilisée que jusqu'à une tension d'alimentation de 425V (425V tension de grille écran et 400V tension anodique avec perte ohmique dans le transfo de sortie). En cas de polarisation par résistance cathodique la dissipation anodique devient trop élevée quand l'ampli ne doit pas fournir de puissance (la dissipation est alors plus élevée), c'est un phénomène présent avec tous les circuits à polarisation par résistance cathodique. Paramètres de fonctionnement avec polarisation par résistance cathodique:
Paramètres de fonctionnement avec une tension de polarisation négative:
Le courant anodique qui dépend peu de la tension est caractéristique à toutes les pentodes, mais c'est particulièrement visible avec cette lampe. L'impédance de la lampe est de ce fait fort élevée pour une lampe d'une telle puissance. Remarquez que la courbe est très linéaire.

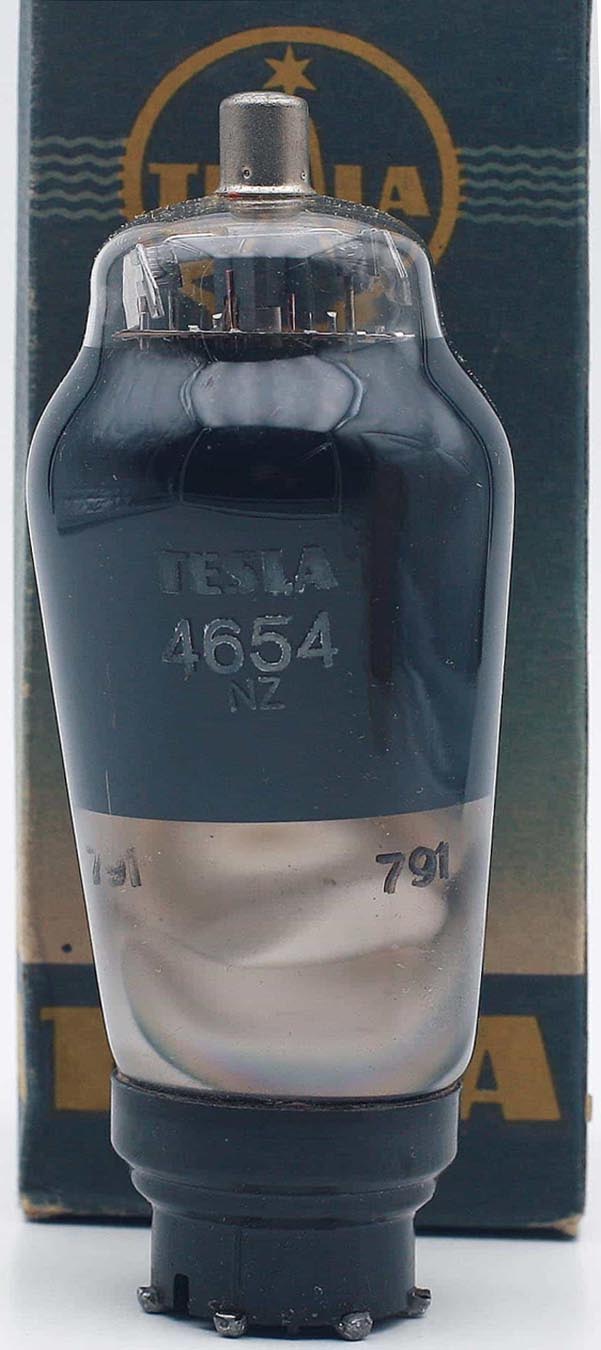

L'indication 4654 est celle d'une lampe similaire développée pour des amplis de puissance moindre (montage single ended), pour une puissance audio de 8.8W. La lampe pouvait également être utilisée dans un ampli push pull. Les lampes de cette série utilisent le soquet type P8A, aussi appellé soquet transcontinental, car c'était le premier soquet standardisé. Ce soquet a principalement été utilisé avant la seconde guerre mondiale car il n'était pas fiable à la longue. Le fait que des tubes de la série 5 ont existé a eu comme résultat que les tubes avec socquet magnoval (codification EL5x) ont des numéros qui commencent à 500 et ne continuent pas la série avec un EL52.
EL51Le tube EL51 a été développé en 1940 et a été utilisé dans les nouveaux amplificateurs jusqu'en 1954.Les paramètres de fonctionnement maximal du tube:
L'amplificateur peut aussi bien travailler en classe AB (avec une résistance de polarisation commune) qu'en classe B (avec une polarisation négative).
Paramètres de fonctionnement en classe AB
Paramètres de fonctionnement en classe B
Amplificateur Philips 2844Je ne montre que la partie de puissance qui est importante pour la discussion des tubes EL51. L'ampli est conçu pour une puissance de 60W.Le déphasage est effectué par un transfo, ce qui se faisait assez souvent à l'époque. Comme la contre réaction est ajoutée à la tension secondaire, le transfo a deux bobinages séparés. La tension de la contre réaction est soustraite de la tension qui est développée au secondaire du transfo. La polarisation s'effecute par une résistance cathodique commune de 144Ω et la grille écran est connectée directement à la haute tension. Ce n'est plus possible avec des tubes plus récents comme le EL34. L'étage de commande utilise une double diode triode EBC3 dont on n'utilise que la triode (courant anodique maximal: 10mA, dissipation maximale: 1.5W, µ: 30 S: 2mA/V) L'amplificateur peut être raccordé à différents préamplificateurs. Une caractéristique des préamplificateurs est que le réglage du volume des étages microphoniques se fait par une tension négative variable. On utilise pour cela des pentodes à pente variable (remote cut off). Ce type de pentodes (pour radio fréquences) est normalement utilisé dans les récepteur pour le CAV (controle automatique du volume). Un tel réglage du volume n'est possible que si le signal est faible, mais on a l'avantage qu'il n'y a pas de craquements.
Amplificateur completL'amplificateur a deux entrées micro (3mV) avec une sorte de potentiomètre de mélange. Le signal est amplifié par un EF94. Cette pentode qui est normalement destinée à l'amplification haute fréquence (VHF) a un gain de 150×.L'étage suivant est un mélangeur où on utilise une heptode EK90. Le signal d'entrée de 100mV est appliqué à la première grille de controle, tandis que le signal microphonique amplifié est appliqué à la seconde grille de controle (la grille numéro 3). On utilise généralement une heptode dans l'étage mélangeur des radios. L'avantage d'une heptode, c'est qu'il n'y a pas d'atténuation du signal. Un signal d'entrée de 3V peut également être appliqué à l'anode. Nous avons ensuite un réglage du volume et de la tonalité assez bizarre où les réglages interagissent. Les aigues et les basses sont moins amplifiées quand on augmente le volume (sorte de loudness). Le EF94 est le préamplificateur de l'ampli, suivi d'un étage déphaseur avec EC92. Le premier étage reçoit sa contre réaction via sa cathode. Le EC92 est une triode qui est normelement utilisée comme oscillateur (hétérodyne) dans les récepteurs. L'étage de puissance utilise des résistances de polarisation indépendantes avec une possibilité d'égaliser les courants de repos dans les deux tubes. Ici aussi la grille écran est branchée directement à la haute tension via une résistance d'arrêt de 100Ω. Plus tard, la mode des tubes très puissants comme le EL51 semble être passée. S'il fallait plus de puissance, on mettait simplement deux EL34 en parallèle. La restauration d'un tel amplificateur du début des années 1950 n'est pas recommandé: les tubes nécessaires sont difficiles à trouver, la qualité sonore est moyenne (ce sont des amplis de sonorisation), les transformateurs peuvent être rouillés et tous les condensateurs doivent être remplacés. |
