Amplificateurs à tubes
L'étage de puissance

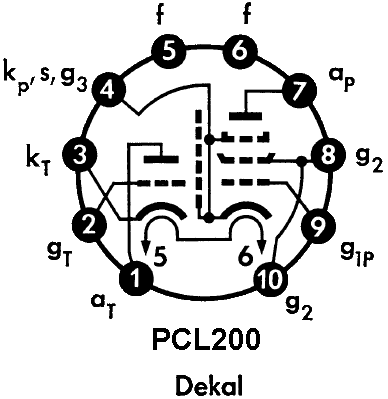

Triodes-pentodes

Le tube combiné triode-pentode est idéal pour un tourne disque: un seul tube suffit. Mais ce type de tube se retrouve également dans les téléviseurs, où il est utilisé pour l'amplification audio et vidéo et même pour la déflection magnétique verticale.
-

-


petit amplificateur push pull avec PCL805
et éclairage des tubes via un led dans le soquet


ECL80, PCL81, ECL82, PCL84, PCL85, PCL86

ECL80

Un des premiers tubes avec le tout nouveau soquet noval, lancé en 1950. A cette époque on fabriquait des tubes pouvant server pour différentes fonctions: amplificateur audio, amplificateur vidéo et déflection verticale. On tentait de limiter au maximum le nombre de tubes différents nécessaires dans une télé.

Une des caractéristiques particulières de ce tube, c'est qu'il était conçu à la fois pour le chauffage parallèle des radios et pick ups (6.3V) et le chauffage série des téléviseurs (chaine de 300mA).

Pour y arriver, il fallait limiter la puissance de chauffe à 1.9W, ce qui n'était possible qu'avec une cathode commune pour la triode et la pentode.

Triode: 1W, 8mA
Pentode: Pa = 3.5W, Pg2 = 1.2W, max 25mA
Ampli: 200V, Vg1 = -8V, Ia = 17.5mA, Ig2 = 3.3mA, Po = 1.4W @ d = 10%

ECL81

Un tube qui n'a été fabriqué qu'en Allemagne de l'Est. La construction est comparable au ECL80, mais ici la triode se trouve en dessous de la pentode. Le tube a également une cathode commune, mais le courant de chauffe est double du ECL80. Le tube est un peu plus puissant, mais ls applications sont les mêmes que le ECL80.

Triode: 1W, 8mA, µ = 55
Pentode: Pa = 6.5W, Pg2 = 1.5W
Ampli: 200V, Vg1 = -7V, Ia = 30mA, Ig2 = 4.8mA, Po = 2.4W @ d = 10%, 3.7Vin

ECL82

Un tube destiné aux nombreux pick ups de l'époque, lancé au milieu des années 1950. Mais comme son prédécesseur, ce tube peut également être utilisé comme tube de puissance dans la déflection trame. En fin de compte ce tube sera trop faible quand les dimensions de l'écran deviendront plus grandes. Courant de chauffe: 0.78A

Triode: 1W, 15mA, S = 2.5mA/V, µ = 70
Pentode: Pa = 7.8W, Pg2 = 1.8W
Ampli: 200V, Vg1 = -12.5V, Ia = 35mA, Ig2 = 6.5mA, Po = 3.4W @ d = 10%, Vi = 5.8V
Push pull: Ia = 28 - 31mA, Ig2 = 5.8 - 13mA, 10.5W @ d = 4.8%, Rk =170Ω (résistance commune)

ECL83

Le petit frère du ECL82. On estimait à cette époque qu'une puissance de 3.4W était beaucoup trop élevée pour un ampli audio. Courant de chauffe 0.6A.

Triode: 3.5W, 15mA, S = 2.5mA/V, µ = 85
Pentode: Pa = 5.4W, Pg2 = 1.2W
Ampli: 200V, Vg1 = -13V, Ia = 27mA, Ig2 = 4.4mA, 2.5W @ d = 10%, Vin 5.2Veff, Rk = 410Ω (résistance commune)
Push pull: Ia = 25 - 29mA, Ig2 = 3.9 - 8.5mA, 7.2W @ d = 4.2%, Rk = 220Ω (résistance commune)

ECL84

Un tube amplificateur vidéo, mais c'est un tube très courant et il est relativement bon marché. Il peut fonctionner comme ampli audio avec une tension relativement basse mais la puissance est limitée.

Triode: 1W, 12mA, 4mA/V, µ = 65
Pentode: Pa = 4W, Pg2 = 1.7W
Ampli vidéo: 200V, Vg1 = -2.8V, Ia = 18mA, Ig2 = 3.1mA

PCL805 et ECL86

Le ECL82 a été remplacé par deux tubes: un tube destiné à l'amplification audio, le ECL86 (et PCL86) et un tube destiné à la déflection trame, le ECL805 et PCL805. Ces deux tubes permettent de construire un amplificateur stéréophonique push pull avec seulement 4 tubes (puissance maximale de 2 × 10W).

Ces deux tubes ont été conçus pour des fonctions différentes et ont des caractéristiques différentes, mais les deux tubes peuvent être utilisés comme amplificateurs audio. La page montre un démontage de deux tubes défectueux et montre les différences entre les deux tubes. Les deux tubes ont une triode plus petite que la tétrode avec une fixation avec un mica en balcon.

ECL86
Triode: 0.5W, 4mA, µ = 100
Pentode: Pa = 9W, Pg2 = 1.8W, Ia = 55mA
Ampli: 230V, Vg1 = -5.7V, Ia = 40 - 42mA, Ig2 = 6.7 - 11.4mA, Po = 4W @ d = 10%, Rk = 115Ω
Push pull: 250V, Vg1 = -5.1V, Ia = 35 - 37.3mA, Ig2 = 5.6 - 9mA, Po = 10W @ d = 4.5%, Rk = 84Ω.

PCL805
Triode: 0.5W, 15mA
Pentode: Pa = 9W, Pg2 = 1.5W
Pas de datasheet d'origine disponible pour une utilisation audio.

ECL88

Equivalent européen du 30PL14 (tube de déflection trame des téléviseurs monochromes. Le tube est très rare et n'a pas de meilleures caractéristiques que le PCL805.

Triode: 1W, 3.4mA/V, µ = 18
Tetrode: Pa = 8W, Pg2 = 2W

ECL80
Le tube ECL80 (à droite) a sa petite triode dans le haut. La grille a un pas large et les caractéristiques de la triodes sont moyennes, avc un facteur d'amplification assez bas (en pratique de 10× avec un taux de distorsion de 8%). Ici ce n'est pas que la pentode de puissance qui produit des disorsions, mais également la triode.

ECL81
Ces premiers tubes de l'après guerre n'avaient qu'une puissance relativement faible et un taux de distorsion de 10% était acceptable à pleine puissance. Si tu veux construire un ampli avec de tels tubes, n'espère pas de la haute fidélité, même s'il est écrit Telefunken sur le tube.

Le PCL81 (à gauche) a également une cathode commune, mais ici la triode se trouve en dessous. L'étage de puissancde est ici aussi une vraie pentode avec 3 grilles et non pas une tétrode à faisceaux dirigés comme le PCL85 et ECL86.

Avec sa dissipation anodique maximale de 6.5W, on situe le tube entre le PCL84 (Pa = 4W pour applications vidéo) et le ECL82 (Pa = 7.8W).

La petite surface de cathode limite le courant maximal dans le tube (c'est surtout le cas avec le ECL80). Ces tubes étaient également destinés à la déflection magnétique verticale dans les premiers téléviseurs, mais ces tubes étaient faiblards et il fallait les remplacer dès que l'émission se réduit (le tube pouvait encore être utilisé comma ampli audio).
