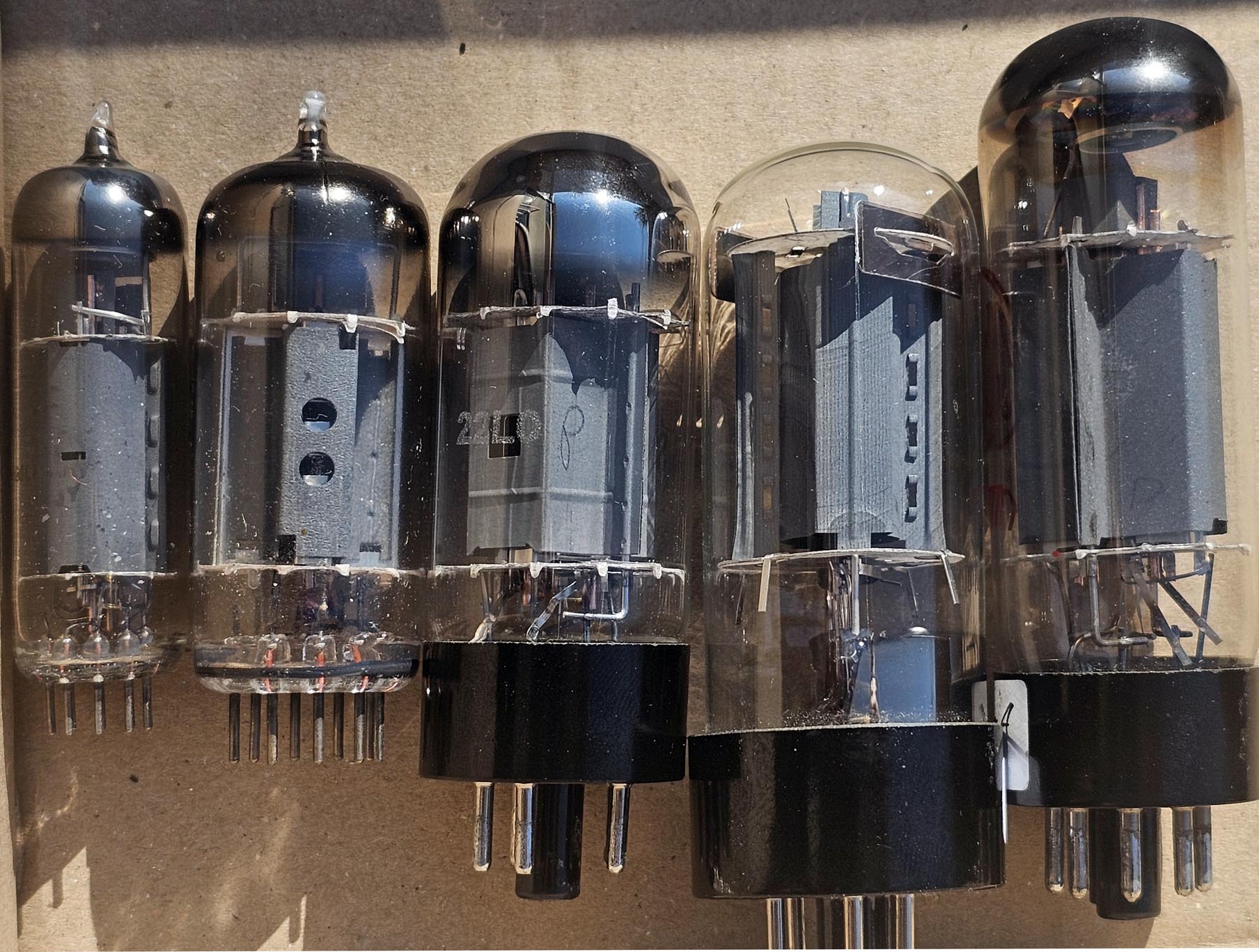

EL84 - EL508 - 6V6 - 6L6 - KT77

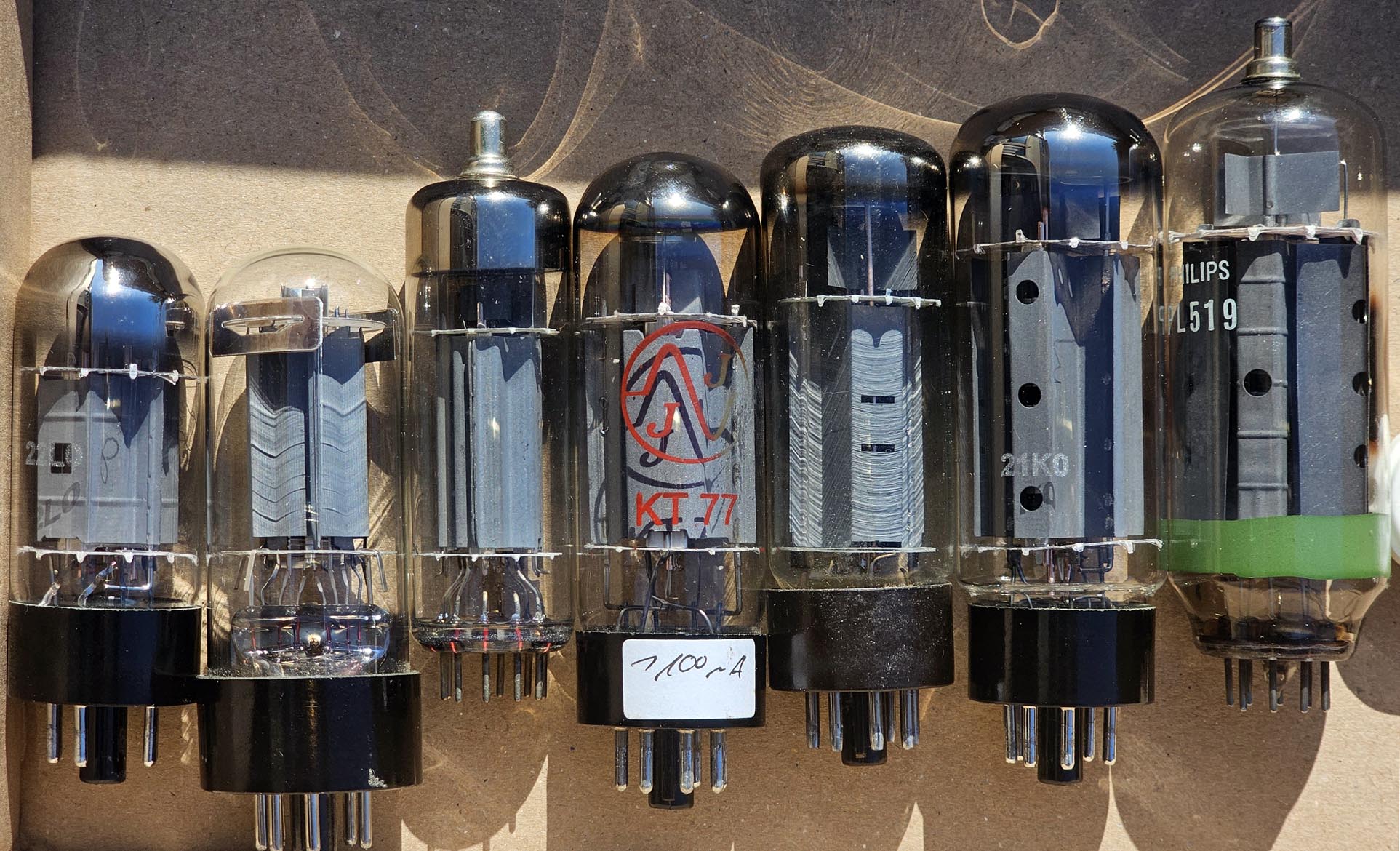

6V6 - 6L6 - EL504 - KT77 - EL34 - EL509S - PL519
ECL805 - EL84
|
|---|
|

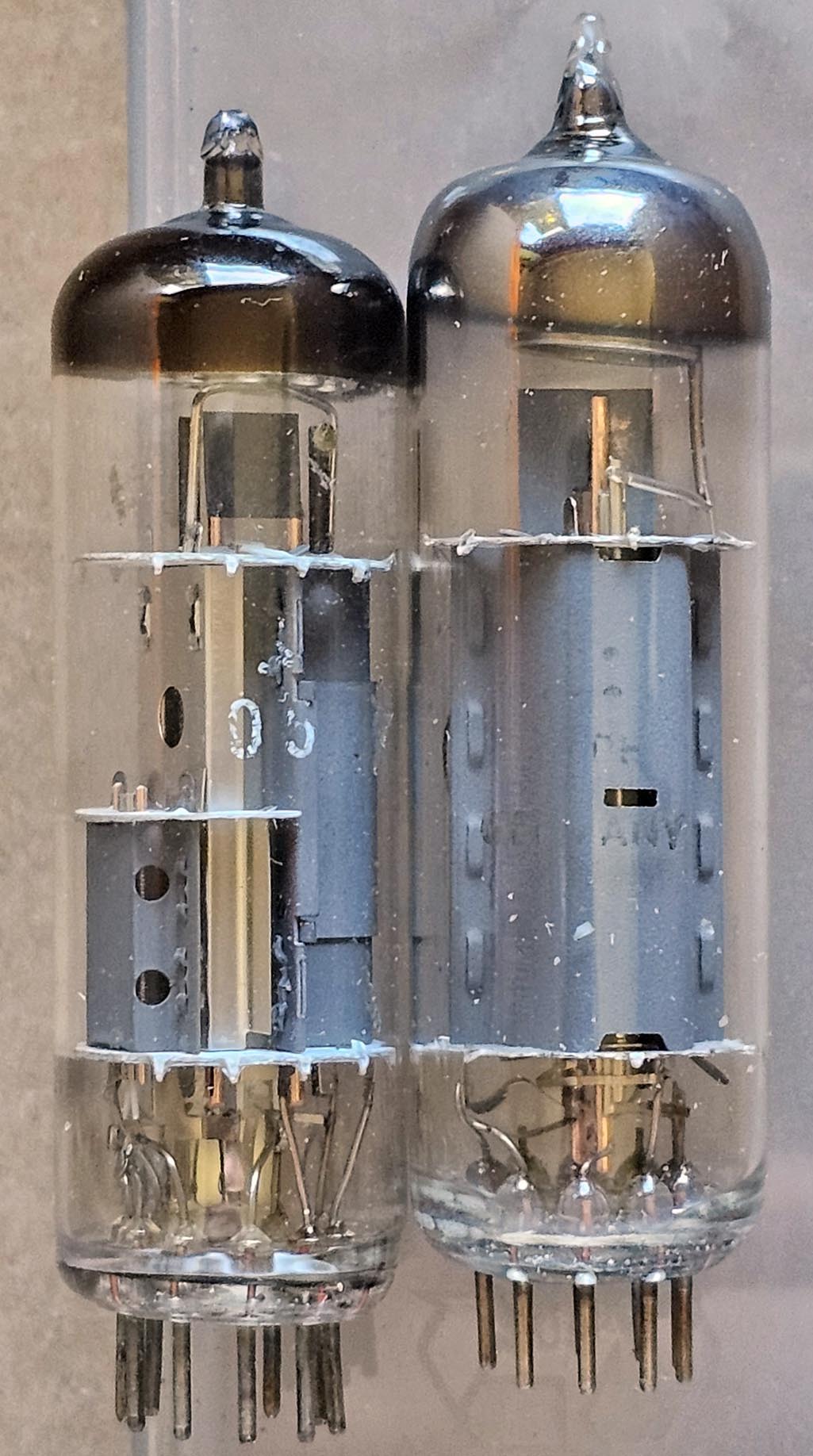

La lampe ECL805 (image à gauche) a une plus petite anode que la lampe EL84 et pourtant elle donne plus de punch que la EL84 à cause de sa grosse cathode. A cause de sa dissipation anodique plus limitée, ce tube est moins à sa place dans un ampli qui travaille en classe A.
| |
Quand une mesure de puissance audio est indiquée, elle est mesurée avec un amplificateur de type push pull standard, éventuellement avec une stabilisation automatique du point de fonctionnement (controle de la puissance).
Les lampes avec soquet International Octal uitlisent tous le même brochage. Les lampes EL34 ont un brochage légèrement différent, mais on peut modifier le cablage pour qu'un soquet soit compatible avec toutes les lampes.
La surface de la cathode détermine le courant maximal qu'une lampe peut fournir. Une lampe avec une grande cathode peut fournir un courant important (facteur d'amortissement plus élevé dans un montage donné). Une lampe anec une grande cathode s'usera moins vite quand elle travaille à courant élevé.
La surface anodique détermine la dissipation maximale que le tube peut encaisser. La puissance maximale instantanée peut être plus élevée, mais l'anode ne peut jamais devenir rouge.
La forme de l'anode déterminait à l'époque le fonctionnement plus ou moins linéaire de la lampe et on a continué à assimiler une forme cylindrique a une qualité sonore plus élevée, ce qui n'est pas nécessairement le cas.
|

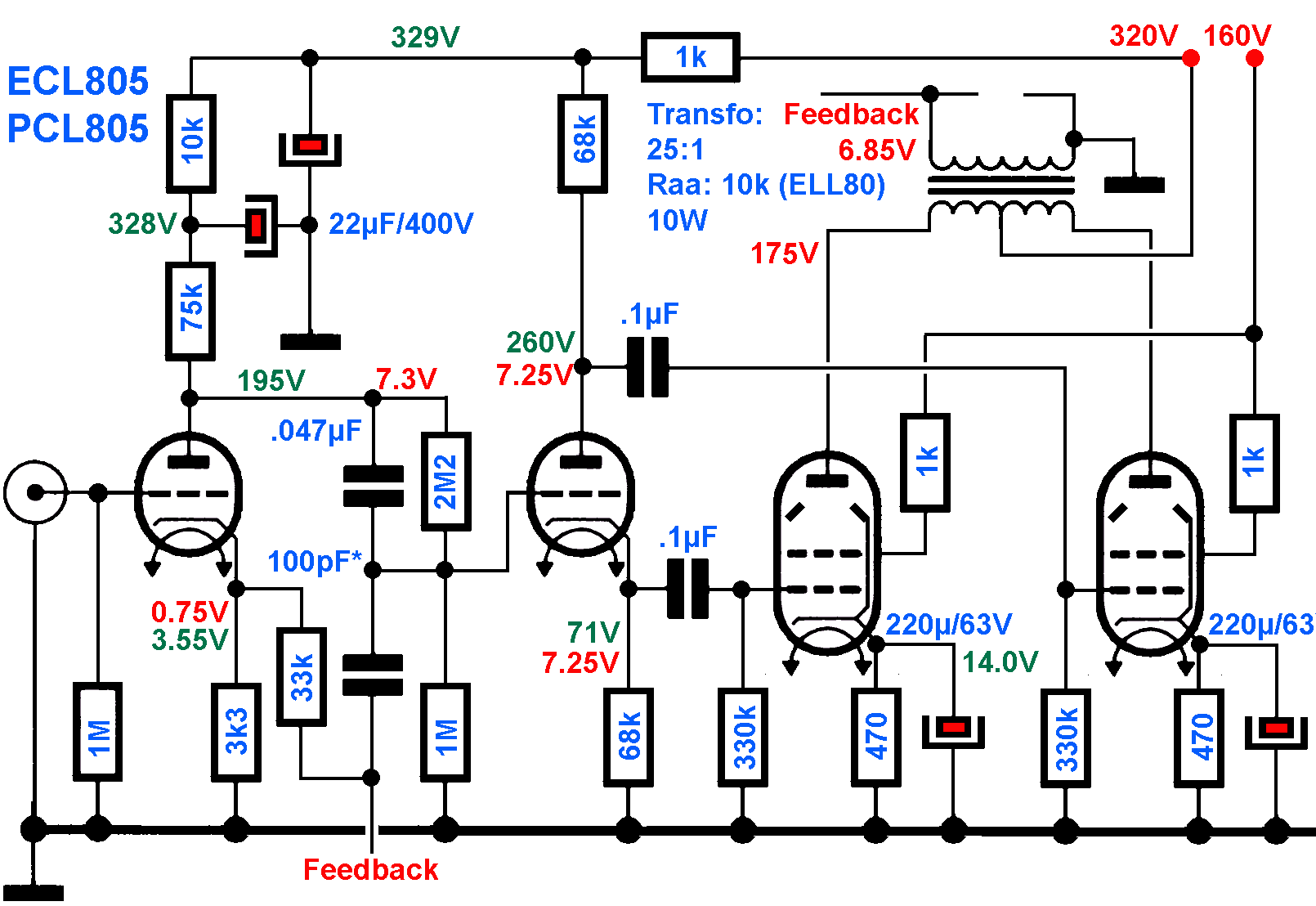

ECL805
(amplificateur push pull simple avec seulement deux lampes par canal)

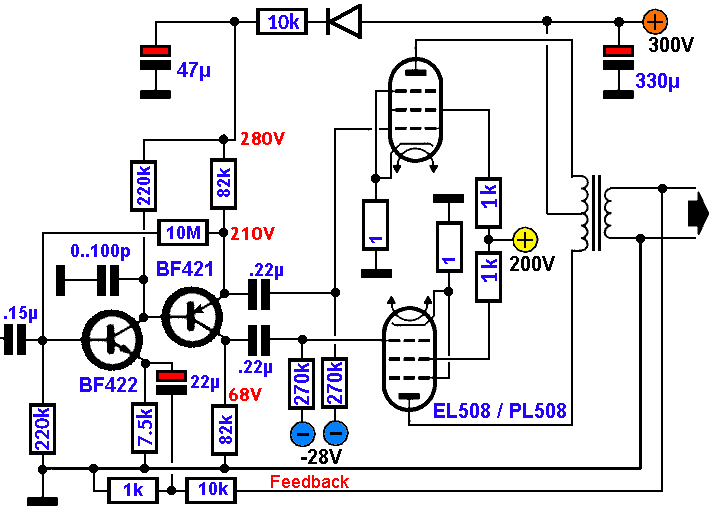

EL508
(push pull de base)

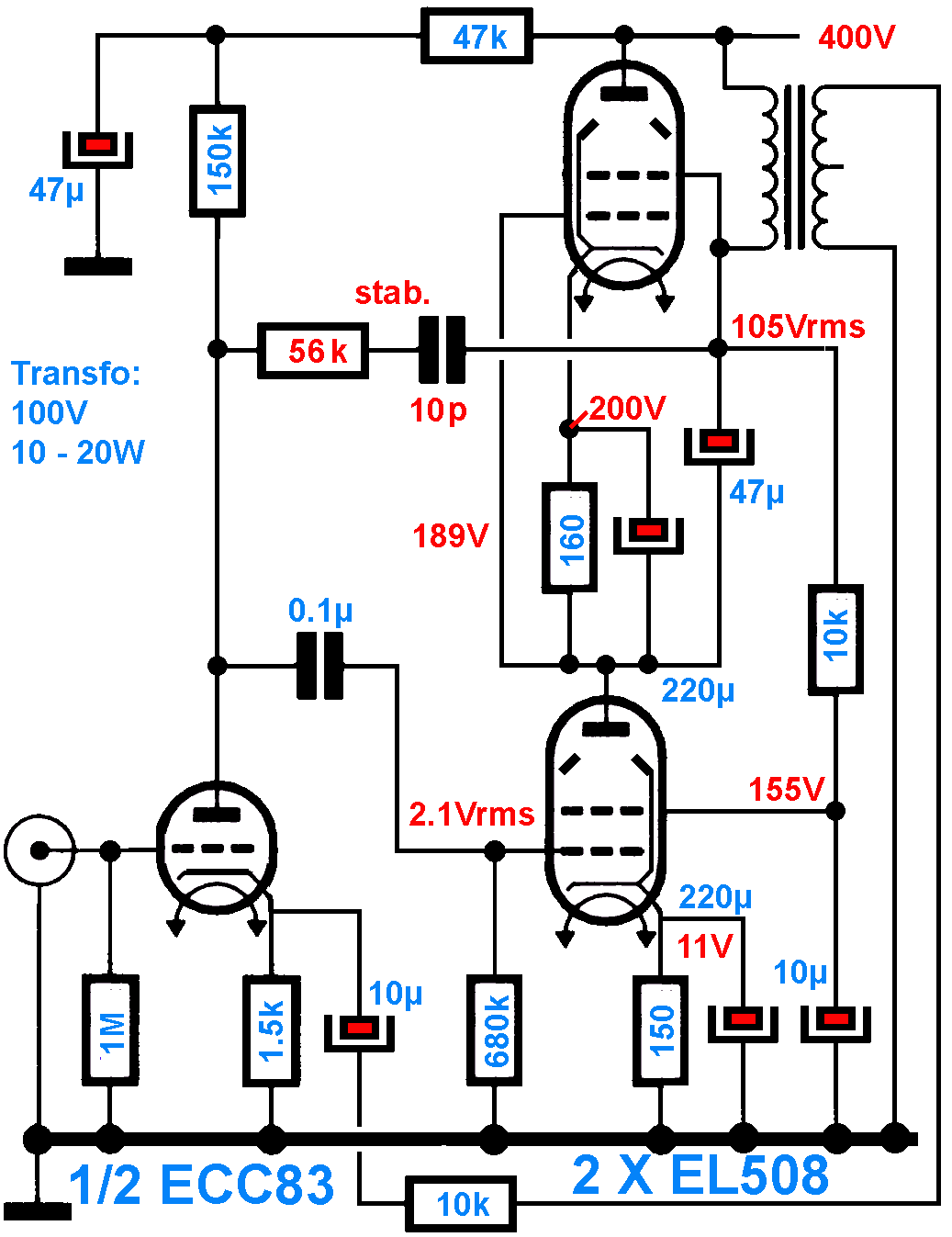

EL508
(SRPP de base)
EL504
(single ended parafeed)
PL519
(push pull symmétrique simple)
|
|---|
| Grande cathode rectangulaire, anode rectangulaire |
|---|
Une des lampes que j'utilise le plus souvent. Ce tube était destiné à l'origine à la déflection verticale des téléviseurs. Le tube peut être utilisé dans un montage single ended et srpp, mais la puissance de 3.5W (SE) et 4.5W (SRPP) est actuellement considérée comme étant trop faible.
Le tube est mieux ada pté à un montage push pull: le tube fonctionne très bien, même avec une polarisation automatique par résistances cathodiques. Cliquez sur le schéma pour avoir la description.
| Cathode rectangulaire normale, anode assez ronde |
|---|
C'est une lampe peu puissante de la série présentée ici avec une dissipation anodique de 12W. Je l'ai utilisée dans certains amplis, aussi bien en polarisation fixe (tension de grille négative) qu'en polarisation automatique (résistances cathodiques).
Pour moi ce tube n'est pas assez puissant et je préfère le ECL805 qui a l'avantage d'incorporer une triode préamplificatrice (même si la puissance de ce tube est un peu plus faible). Je n'ai pas dessiné de schémas utilisant le EL84, les amplis étant souvent transformés pour utiliser d'autres lampes..
| Cathode large, anode rectangulaire |
|---|
Un des tubes que je préfère. Avec da dissipation maximale de 12W on ne devrait pas obtenir une puissance audio plus élevée qu'avec une paire de EL84, et pourtant j'arrive à 40W avec une tension anodique de 350V avec un bon transformateur audio et un controle de la tension de grille écran.
Ce tube était destiné à l'origine pour la déflection des téléviseurs couleurs: le tube permet une puissance instantanée élevée (cathode à grande surface émissive), mais il faut limiter la puissance moyenne pour ne pas surcharger l'anode (controle de la puissance par mesure des tensions)
| Cathode ronde étroite et anode ronde ou
cathode et anode rectangulaire |
|---|
Ce tube qui a été lancé avant la seconde guerre mondiale existe en différentes versions. Les versions NOS sont moyennes (avec une dissipation anodique de 9W) et les versions modernes sont généralement meilleures.
Un ampli produit une puissance de 10W avec une polarisation automatique, la qualité sonore diminue légèrement à puissance plus élevée. Ce n'est pas un tube qui est à l'aise aux puissances plus élevées, alors que la surface anodique correspond à celle d'une lampe EL508. Probablement causé par la cathode qui a une surface émissive limitée = courant anodique relativement faible et mauvais facteur d'amortissement. C'est une lampe qui est plutôt destinée aux amplificateurs de guitare où une distorsion harmonique élevée est appréciée.
| Cathode ronde normale, anode ronde, la forme dépend de la production |
|---|
Une lampe un peu plus puissante que la précédente. C'est aussi une lampe très ancienne et les versions modernes ne correspondent pas nécessairement aux versions plus anciennes.
Je n'ai pas dessiné de schémas avec le 6V6 et 6L6, j'ai simplement mesuré les caractéristiques des tubes et utilisé un schéma standard.
| Cathode rectangulaire large |
|---|
J'ai fait de nombreux tests avec cette lampe. Dans une utilisation à tension anodique de 260V l'ampli fournit une puissance de 20W. Ici aussi la puissance peut monter à 50W avec un circuit de stabilisation.
J'ai réalisé un ampli single ended, un ampli srpp et un ampli push pull avec cette lampe. La version push pull simple se trouve ici.
| Cathode rectangulaire normale |
|---|
C'est un tube qui a été spécifiquement produit pour des applications audio. Il est plus récent que le KT66 et KT88 et fournit une puissance intermédiaire.
Les tubes que j'ai utilisé n'avaient pas des caractéristiques identiques (bien qu'il s'agit de tubes fabriqués par JJ Electronic) et des mesure précises n'étaient pas possibles. Un choc brusque dans le boitier peut modifier la position des grilles et donc fausser les caractéristiques.
| Cathode rectangulaire normale, anode rectangulaire |
|---|
La seule vraie pentode de la série (avec le EL84). Un tube qui permet une puissance élevée, mais avec des distorsions qui augmentent déjà à partir d'une puissance moyenne (20W). Le fonctionnement uiltra linéaire est recommandé pour ce tube.
| Cathode rectangulaire large |
|---|
Ce tube fournit une puissance élevée et on peut arriver à une puissance de 100W par canal avec un système de stabilisation. J'ai uniquement fait des mesures statiques à cette puissance, ne voulant pas griller mes haut parleurs.
| Cathode rectangulaire très large |
|---|
Un tube qui arrive aisément à une puissance de 100W par canal. C'est une lampe fabriquée pour la déflection horizontale des téléviseurs couleurs. Ces tubes devaient fournir une puissance élevée pour permettre une image suffisamment claire et nette à cause du masque qui absorbe plus de 2/3 des électrons. C'est un des derniers tube de haute puissance mis sur le marché.
Le lien va vers un amplificateur que j'ai aidé à réaliser dans les années 2000.
|
