Vergelijkingstabel europese en amerikaanse buizen

Deze tabel is bruikbaar als je bijvoorbeeld een amerikaanse versterker moet herstellen (opgelet: 115V voedingsspanning!) of als je een set amerikaanse buizen wilt gebruiken.

In de Verenigde Staten wordt er een verschillende nomenclatuur (RETMA: Radio Electronics Television Manufacturers' Association) gebruikt die weinig informatie geeft over de verschillende buizen.

De lijst van de meest voorkomende amerikaanse vermogensbuizen staat hier.

Vergelijking Oost-Europese buizen

De Oost-Europese buizen zijn geselecteerd met als criterium dat ze goed in single ended push pull versterkers gebruikt kunnen worden. Dergelijke versterkers leveren heel goede prestaties maar werken best met speciale buizen die op een lagere spanning werken.

De russische equivalenten komen meestal niet goed overeen met de europese buizen: andere buisvoet, andere aansluiting,...

Buizen werden veel langer in de voormalige Oostbloklanden gebruikt, terwijl men in Europa en in de Verenigde Staten al lang overgestapt was op transistoren. Nieuwe types voor consumertoestellen werden zelfs nog in de jaren 1970 op de markt gebracht. Daarom is er nog veel stock van NOS buizen en deze buizen worden vaak in loten verkocht (4, 8 of 10 buizen). Je hebt meer kans dat je echte NOS buizen krijgt en geen versleten exemplaren als je de buizen in loten kan kopen.

Vinden van obsolete componenten

Om een oude versterker te herstellen heb je soms speciale duizen nodig, die nergens nog te vinden zijn. Op ebay loop je de kans oude en versleten buizen te kopen. Je moet een firma zoals Electols vinden die NOS componenten verkoopt.

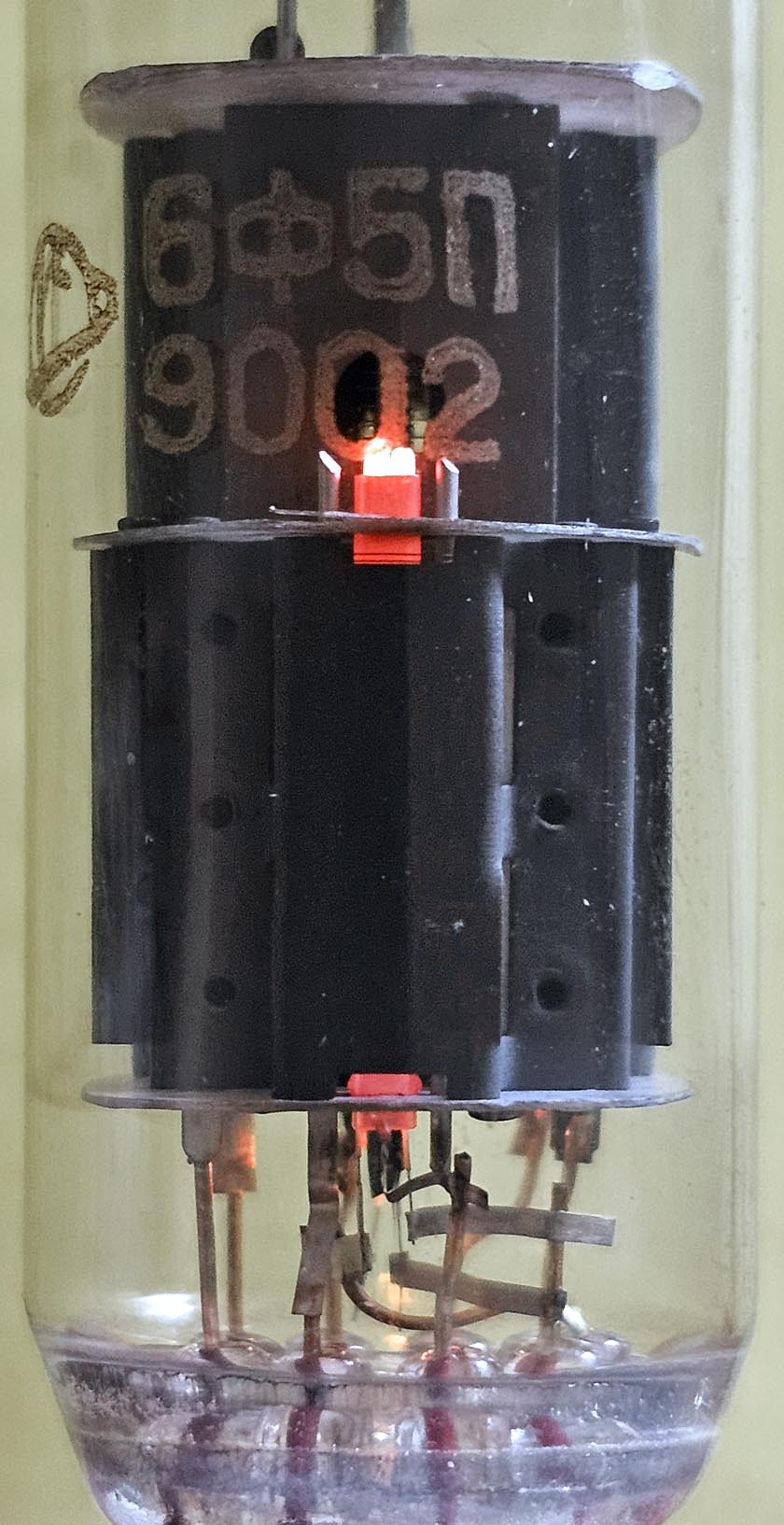

Rechts een buis die als vervanger van de ECL805 gebruikt kan worden: je kan de cyrillische benaming op de buis aantreffen, omgezet in latijnse letters is dat 6F5P.

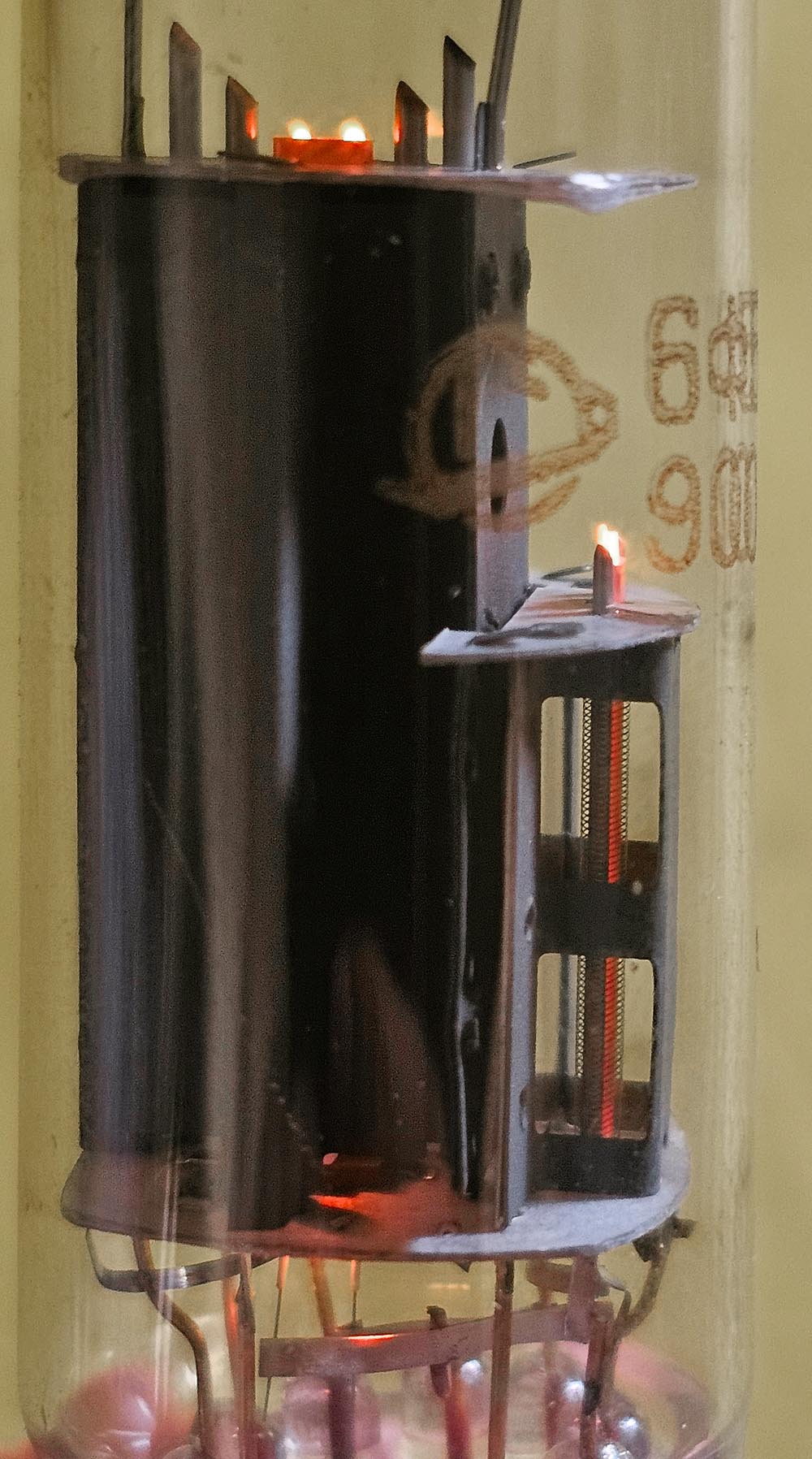

De beam tetrode heeft gelijkaardige eigenschappen als de europese buis, maar de triode heeft afwijkende caracteristieken en komt meer overeen met de triode ECC83 en niet met een triode ECC81, dit is goed te zien op de tweede foto.

Het verschil is van belang bij bepaalde schakelingen. Door de zeer strakke wikkeling van het rooster dicht bij de cathode en de grote afstand tussen cathode en anode is dit een triode met een hoge inwendige weerstand die best werkt met een relatief hoge spanning en lage stroom (zuivere spanningsversterker en geen all-round triode).
