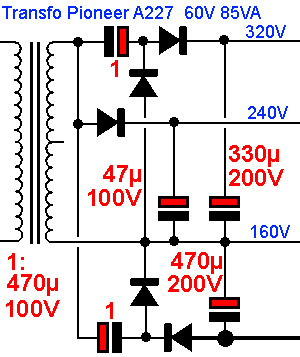

Een voorbeeldschakeling van een hoogspanningsvoeding met een transfo uit een kleine Pioneer versterker A227

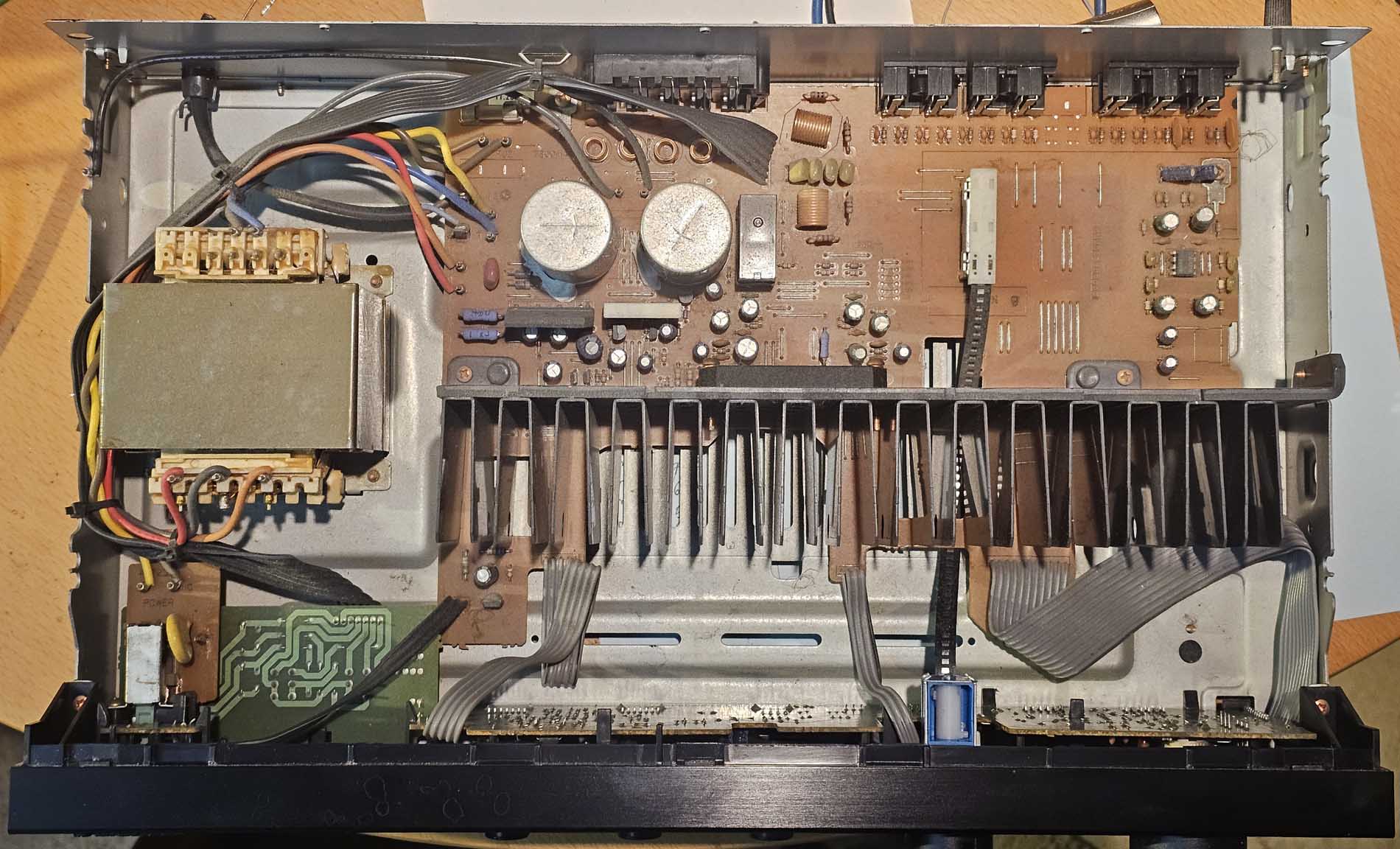

De Pioneer A227 is een basisversterker zonder noemenswaardige kwaliteiten. De versterker is OK, maar je moet er ook geen wonderen van verwachten. De versterker gebruikt één STK4181V als voorversterker en eindtrap voor beide kanalen. Deze module ging soms defect omdat de solderingen aan de aansluitingen op den duur loskwamen, vooral als de versterker lang op hoog vermogen had gespeeld. Niemand zal klagen dat ik de voedingtransfo gebruikt heb in een lampenversterker.

De transfo heeft een openklemspanning van 61V, de spanning zakt naar 58.5V bij een stroom van 1.45A. De transfo heeft dus een zeer lage inwendige weerstand en dat is optimaal voor onze versterker. Er is geen aparte wikkeling voor de lagere spanning (pick up voorversterker), zodat deze lagere spanning bekomen moet worden met bleederweerstanden en zenerdiodes. De STK module krijgt een spanning van +40 en -40V.

Deze aangepaste voeding levert alle nodige spanningen voor een lampenversterker voor een vermogen van minstens tweemaal 20W, de voeding werd zelfs getest met een vermogen van tweemaal 40W zonder dat de voedingsspanning teveel zakte.

De 320V is de anodespanning van de eindtrappen. De piekstroom bedraagt 250mA (beide kanalen volledig uitgestuurd), in rust bedraagt de totale stroom ongeveer 35mA.
De 240V is de spanning voor de voorversterker (ik gebruik een getransistoriseerde voorversterker en fase omkeertrap). De stroon bedraagt constant 5mA.
De 160V wordt voor de schermroosters gebruikt, hier hebben we een verbruik dat varieert van 0.5mA tot meer dan 50mA.

De condensatoren aangeduid met 1 moeten condensatoren zijn die geschikt zijn voor schakelende voedingen (sterke stroompieken en hoge temperaturen). De andere condensatoren kunnen gewone exemplaren zijn. Je hoeft geen speciale hifi condensatoren te kopen, maar het is aangeraden deze te ontkoppelen door een niet-gepolariseerde condensator van 0.47µF of meer, te plaatsen tussen de massa-aansluiting van de cathodes van de eindtrappen en de plus-aansluiting van de outputtransformator.

Voor de schermroosterspanning gebruik een condensator van 0.1µF die geplaatst wordt dicht bij de lampen, en gebruik dan een roosterweerstand van 100Ω, dit onderdrukt mogelijke parasitaire oscillaties.

De diodes zijn gewone 1N4003, deze kunnen een gemiddelde stroom van 1A leveren. Onbelast bedraagt de hoogspanning 345V om te zakken naar een spanning van 314V bij een stroom van 250mA.

De voeding is voorzien voor een versterker met EL300, EL504 of EL508, maar kan ook gebruikt worden in een versterker met 6L6 of KT77. In de laatste gevallen kan het nodig zijn de schermroosterspanning te verhogen tot 240V (test eerst op 160V: de geluidskwaliteit is veel beter omdat de buizen dan in een meer lineair gebied werken).

Er is nog een transfo nodig voor de gloeispanning. Gebruik hier bijvoorbeeld een 12V transfo en zet twee lampen in serie.

Deze transfo is goed bruikbaar in een kleine versterker met 4 PCL805 (schema links).

Er is geen aparte transfo nodig voor de gloeispanning, want de 4 gloeidraden in serie kunnen gevoed worden met de 60V van de transfo (lampen van de "P"-reeks voor serieschakeling).

De 240V uitgang wordt niet gebruikt en de diode en condensator zijn niet nodig.

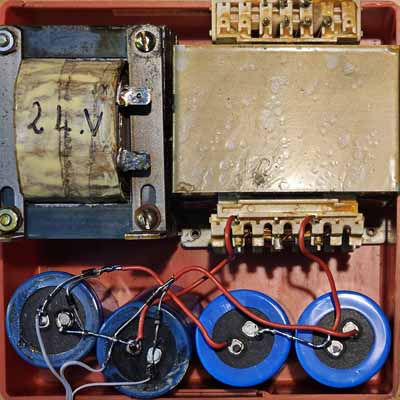

Rechts mijn standaard-voeding voor het bouwen en testen van lampenversterkers voor een totaal continu audiovermogen van 45W. Deze gebruikt de standaardschakeling (zie hierbowen), maar zonder de 240V uitgang.

De tweede transfo dient voor de gloeispanning en moet nog aangesloten worden. De gloeidraden van 4 lampen worden in serie aangesloten.

De hoogspanningstransfo wordt gevoed via een variac om de hoogspanning te kunnen veranderen.

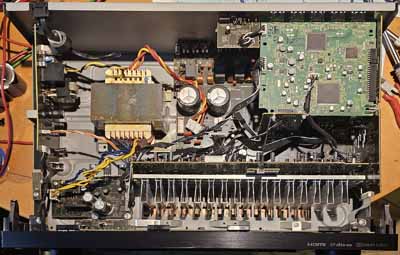

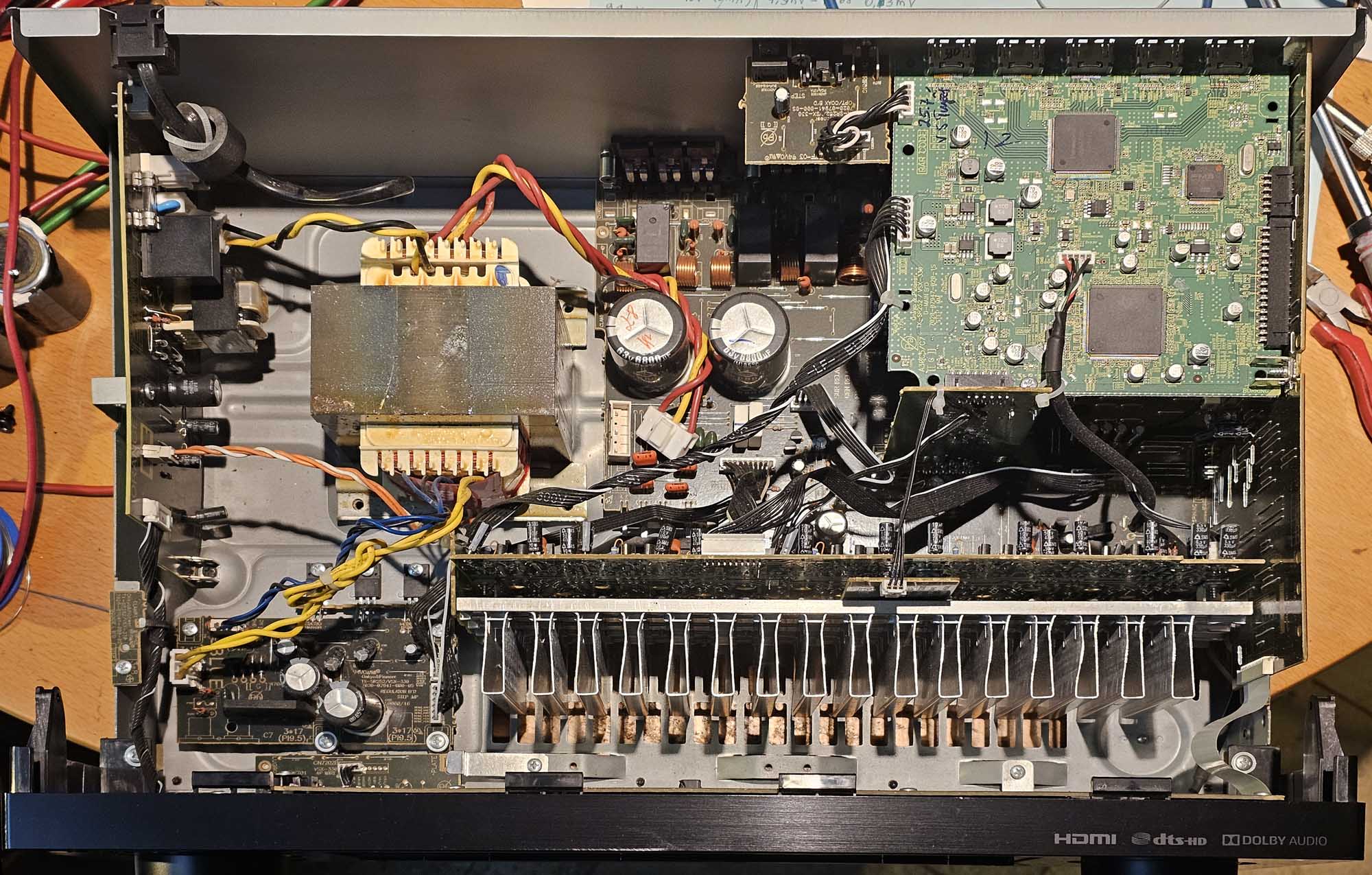

De volgende transfo komt uit een Pioneer VSX-330, een surround versterker van de eerste generatie (analoog). Deze transfo levert volgende spanningen (CT: aansluiting met middenaftakking):

Onbelast	Belast
72.6V CT	68.0V (1.7A)
Deze wikkeling wordt gebruikt voor de hoogspanning (365V), maximaal 350mA beide kanalen uitgestuurd.
31.9V CT	28.8V (1.4A)
De tweede wikkeling kan voor de schermroosterspanning gebruikt worden (160V 100mA max): de spanning zakt minder als de versterker belast is, wat een pluspunt is.
5.0V CT	4.5V (0.45A)
De derde aansluiting kan gebruikt worden voor een ingebouwde bluetooth receiver (bruggelijkrichter met schottky diodes en dikke elko). De voeding is geïsoleerd van de massa: sommige receivers ruisen of vervormen als de voedingsmassa verbonden is met de audiomassa.
8.8V	8V (3A)
De laatste aansluiting kan hier voor de gloeidraden gebruikt worden, de inwendige weerstand van de wikkeling is zeer laag. Er moet enkel een laagohmige weerstand voorzien worden per lamp om de spanning wat te verlagen.
