6F5P

Index single ended
testversterkers
Dit is een test of de 6F5P uit een Oostblokland vergelijkbaar is met onze ECL805. De test is geslaagd, beide buizen zijn equivalent en kunnen door elkaar gebruikt worden. De PCL805/ECL805 is een buis die ideaal is in een kleine versterker (single ended push pull of normale push pull).
-

-

De oorspronkelijke schakeling met PCL805 staat hier. Dit zijn normale schakelingen voor een single ended versterker (behalve dat men moet rekening houden met de speciale eigenschappen van sweep tubes).

Er zijn twee verschillen met de oorspronkelijke schakeling:

  • In de Oostbloklanden is het gebruik van 300mA gloeidraadketens minder ingeburgerd. De meeste buizen uit de voormalige oostbloklanden werken op 6.3V, wat een pluspunt is.

  • De schermroosterspanning is gebracht op 122V (dit was de enige zener die ik had). Voor sweep tubes is een lagere schermroosterspanning een must.

De lagere schermroosterspanning heeft als gevolg dat de dissipatie in de buis lager is (een gezapige 6.5W zodat de buis zeer lang zal meegaan). De stroom door de stralenbundel tetrode is lager en het audiovermogen is slechts 2W, wat voor een kleine slaapkamerversterker genoeg is (zeker als de versterker stereo uitgevoerd is).

Schermroosterspanning (alweer!)

De schermroosterspanning van sweep tubes moet lager gekozen worden dan de anodespanning zodat de polarisatie van het stuurrooster een normale waarde heeft (-11.4V). De ECL805/PCL805/6F5P is een "kleinere" sweep tube, maar heeft alle eigenschappen van een dergelijke buis.

Door de minder negatieve stuurroosterspanning is de gevoeligheid van de tetrode normaal en is een wisselspanning van 4Vrms (11.3Vpp) voldoende om de buis volledig uit te sturen.

Het is absoluut nodig voor een correcte werking dat de schermroosterspanning gestabiliseerd is. Ik herhaal dit bij alle schakelingen omdat het zo belangrijk is. Bij alle sweep tubes moet de spanning gestabiliseerd worden, ongeacht de schakeling, omdat het schermrooster een grote invloed heeft op de anodestroom.

Zonder stabilisatie stijgt de schermroosterspanning als er geen vermogen geleverd moet worden, daardoor stijgt ook de ruststroom door de tetrode waardoor de maximale dissipatie overschreden wordt.

Zelfs al zou de dissipatie binnen de grenzen liggen moet de g2-spanning gestabiliseerd worden, omdat als er vermogen geleverd moet worden de stroom door de tetrode lager wordt zonder stabilisatie.

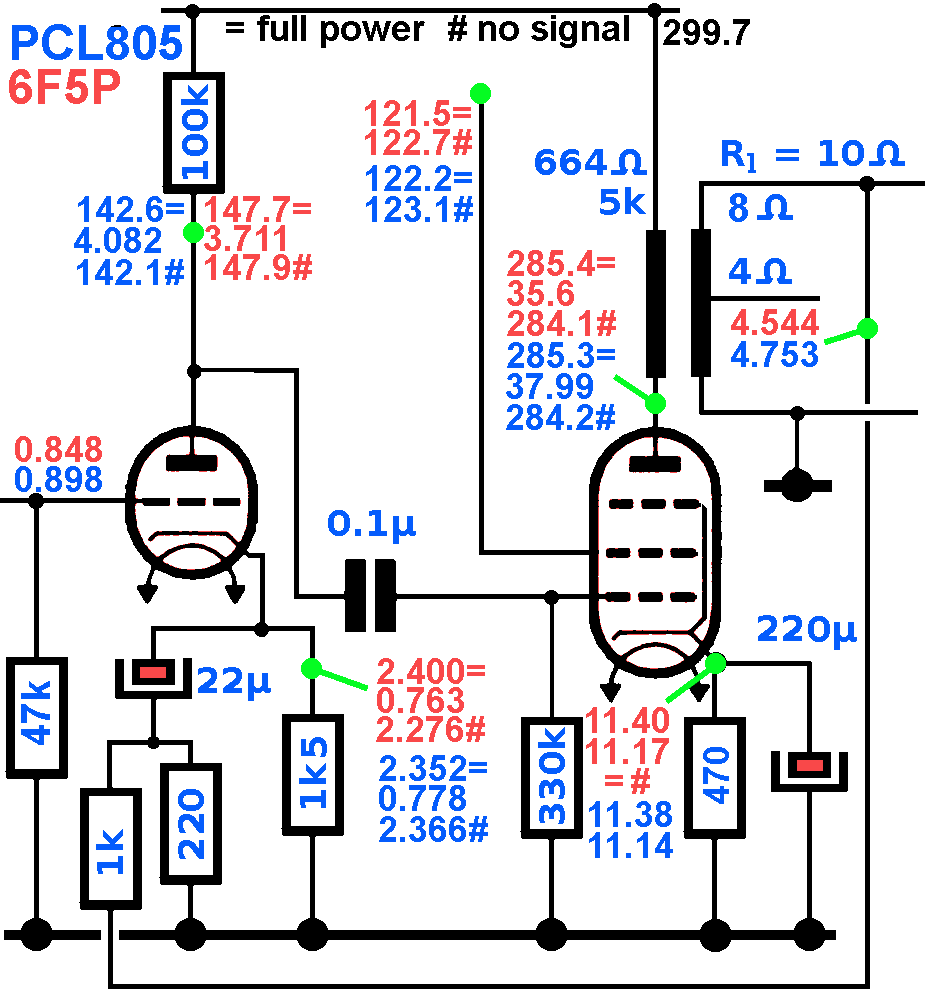

Vergelijking ECL805 en 6F5P

De triode van de buis uit het Oostblok heeft een wat hogere versterking, namelijk 39× in plaats van 34×, maar het verschil is niet van belang. De triode gedraagt zich een beetje meer als een ECC83 in plaats van een ECC81.

De cathodestroom van de tetrode is vergelijkbaar in beide uitvoeringen, de stroom bedraagt 24.3mA. Men kan de stroom wat verhogen door de schermroosterspanning te verhogen (ideale waarde is ongeveer 150 à 160V).

De russische tetrode is wat gevoeliger en heeft genoeg met een stuurspanning die 10% lager is, maar het vermogen dat beschikbaar (voordat de vervormingen zichtbaar worden op de skoop) is is ook wat lager: 2.0W in plaats van 2.3W. Dit zijn eigenlijk geen verschillen van belang en de twee buizen kunnen door elkaar gebruikt worden (ECL805 en 6F5P).
