Ik heb een kleine wekkerradio die bruikbaar is, maar het audiosignaal is niet bijster. De ingebouwde luidspreker geeft geen bassen en met een externe luidspreker merk ik dat 300mW wel echt weinig is. Als de radio aanslaat is het direct het maximaal vermogen en zo ben je slecht gezind voor de rest van de dag.

Met een goede voeding, een goede uitgangstransformator en een paar extra onderdelen haal je een vermogen van 3W, dat is ruim voldoende voor een wekkerradio. Als de radio 's morgens aanslaat gaat ook de versterker aan (sturing met een 5V relais). De versterker komt dan langzaam tot leven.

De PCL805 heeft een relatief lage schermroosterspanning nodig (150 tot 170V). Met een hogere schermroosterspanning moet het stuurrooster meer negatief worden en dan is de gevoeligheid en de lineariteit van de tetrode slecht.

Een voedingstransfo met tweemaal 115V is ideaal. Een single ended versterker trekt altijd evenveel stroom: een vermogen van 20VA is voldoende voor een mono versterker. Je moet niet specifiek een zwaardere transfo gebruiken omdat die een meer stabiele uitgangspanning geeft: voor een SE versterer is dat niet nodig. De gloeispanning wordt geleverd door een tweede transfo.

De cathodestroom van de tetrode bedraagt 32mA, de anodestroom 29.2mA en de schermroosterstroom2.8mA. De anodedissipatie bedraagt 8.7W en zo zitten we aan de maximale dissipatie van de buis. Het vermogen bedraagt 3W met een vervorming van 0.7%.

Wat puristen ook zeggen, zo'n relatief hoge vervorming is normaal voor single ended versterkers. Het zijn trouwens hoofdzakelijk even harmonischen die niet zo storend zijn (althans niet voor een wekkerradio). Een single ended versterker heeft normaal een rendement die niet boven de 35% komt. Wil je een vervorming van minder dan 0.1% gaan, dan moet je een Series Regulated Push Pull versterker bouwen.

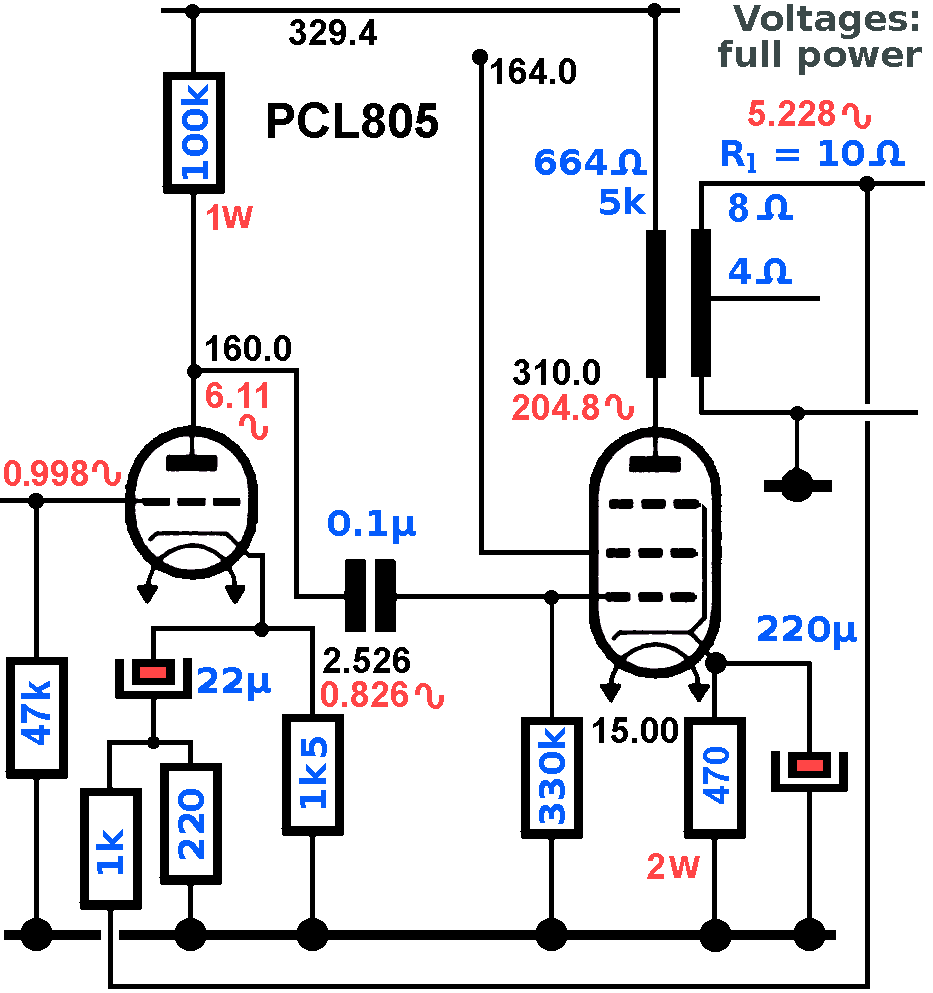

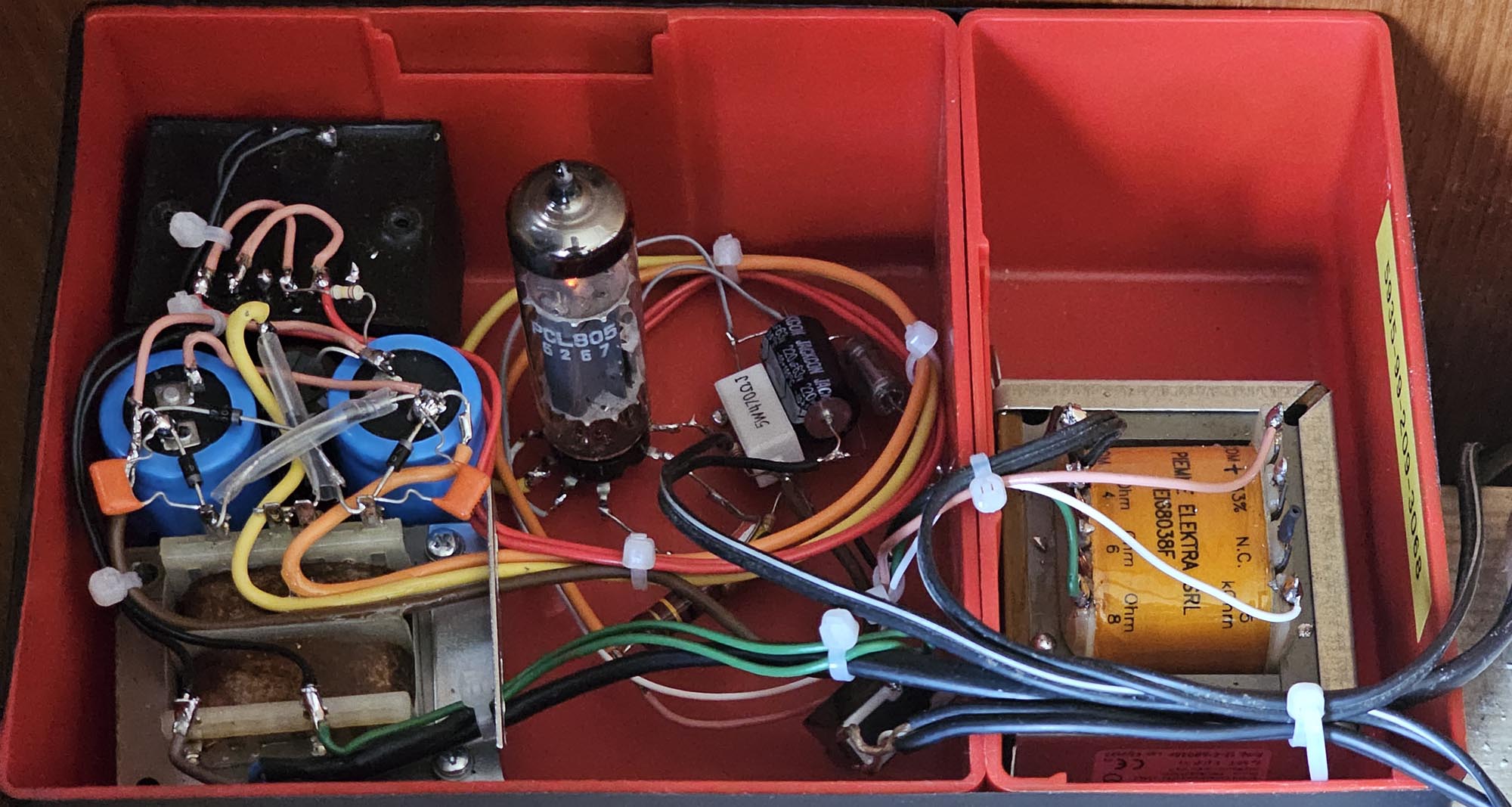

Het schema toont aan dat je een goede versterker kan bouwen met weinig componenten. Dit is de complete testversterker. Het voedingsgedeelte is eigenlijk het meest complexe deel van de schakeling.

Het probleem van deze installatie is niet de versterker, maar de ontvangst via de FM band. De FM-norm werd uitgevonden vòòr de komst van de zonnepanelen en bijhorende inverters, vòòr de electrische auto's en voor de airco's met invertertechnologie. FM kon de storing van de ontsteking van de benzineauto's probleemloos onderdrukken, maar de breedbandige storing van electronische voedingsmodules kan niet onderdrukt worden. Luisteren in FM stereo is tegenwoordig een kwelling.
