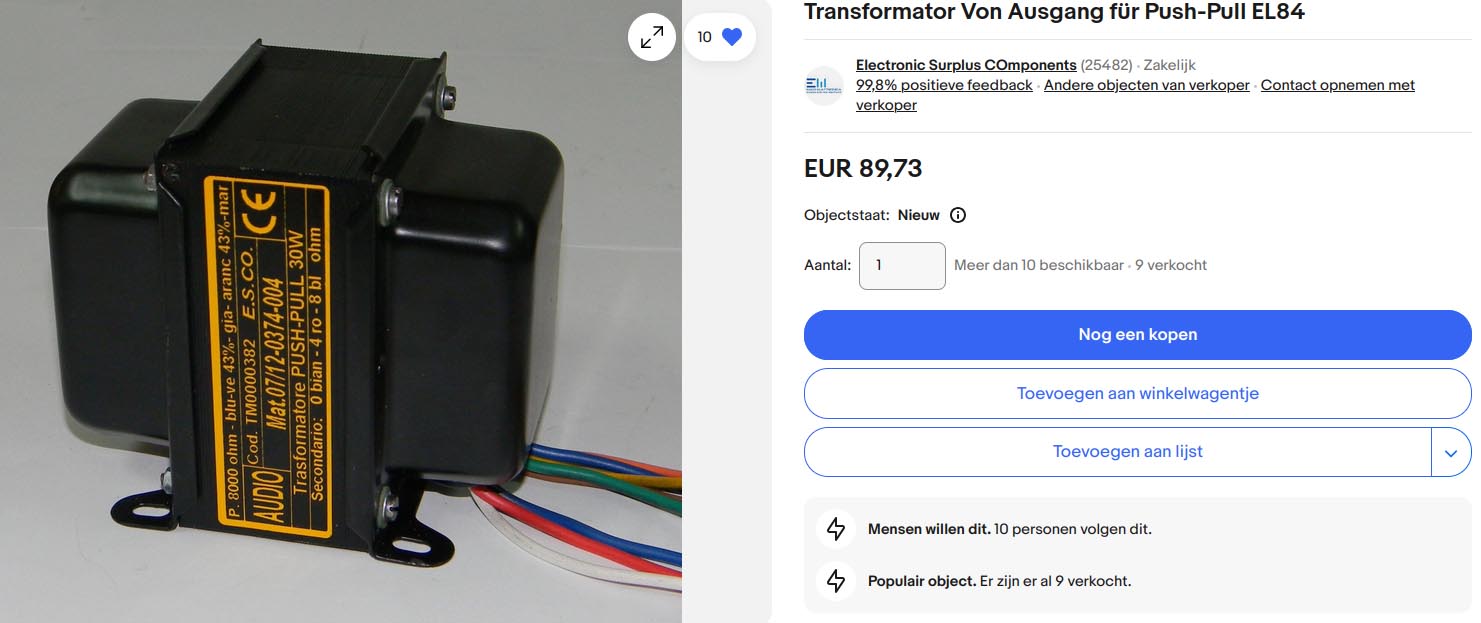

De bassen waren wat magertjes en er was een neiging tot oscillaties. Ik heb dan maar een nieuwe transfo die enkel op ebay te krijgen is, wat een slecht voorteken kan zijn. Toch heeft de transformator zeer goede eigenschappen, zeker wat de bandbreedte betreft

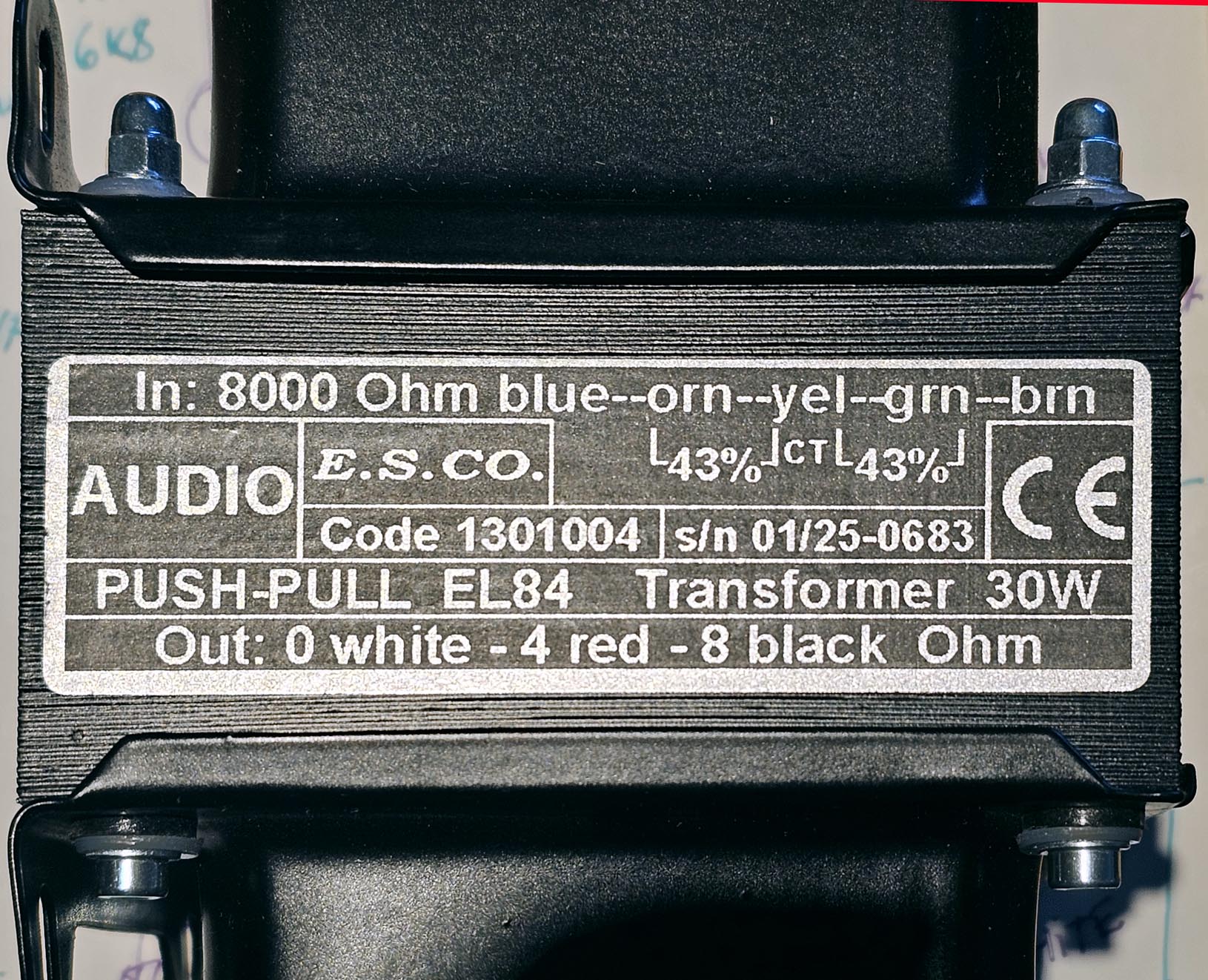

Eigenschappen van de transformator

De primaine impedantie bedraagt 8k (anode - anode). Er is een ultra lineaire aansluiting op 43%. Door de hoge impedantie wordt de transfo best gebruikt met buizen die met een relatief hoge spanning en lage stroom werken, zoals de EL84 en EL34 (je kan zeker een EL34 gebruiken: in UL schakeling is het vermogen lager dan 30W). Andere lampen kunnen natuurlijk ook gebruikt worden als ze ingesteld worden op een hogere spanning en lagere stroom zoals de tetrodes KT66 en KT77, EL300, EL500, EL508,... Ik ben trouwens van plan een versterker te bouwen met de twee laatste buizen uit de reeks.

De ultra lineair aansluiting is enkel voorzien voor tradiotionele pentodes zoals de EL84 of EL34. Indien je een UL aansluiting wilt gebruiken met beam tetrodes moet je een aansluiting op 20% gebruiken, een aansluiting die deze transfo niet heeft. Bepaalde tetrodes werken ook beter met een lagere schermroosterspanning dan de anodespanning, en dan is een UL schakeling niet mogelijk.

Er is een aansluiting op 8 en 4Ω, zodat je de primaire impedantie van de transfo kunt aanpassen. Als je de 8Ω uitgang gebruikt met 4Ω luidsprekers, dan wordt de impedantie van de transfo lager en kan je met een lagere voedingsspanning en een hogere stroom werken (tetrodes presteren zo beter).

De transfo kan 30W overbrengen en dat hoor je en zie je aan de oscilloskoopbeelden: de sinussen zijn minder vervormd op de lage en hoge frekwenties. Het verschil met een transfo van mindere kwaliteit is verbluffend. De ECL805 levert hier een vermogen af van 13.4W tussen 20Hz en 20kHz. De buizen hebben geen problemen om een transfo van 30W aan te sturen: het is de impedantie die de buis ziet die de belasting bepaalt. Deze schakeling (zie vorige pagina) gebruikt een automatische polarisatie zodat de lampen niet overbelast kunnen worden.

Skoopbeelden

Ik heb een artikel over het bepalen van de bandbreedte van een versterker, op de pagina heb je ook de uitleg over de groene blokjes.

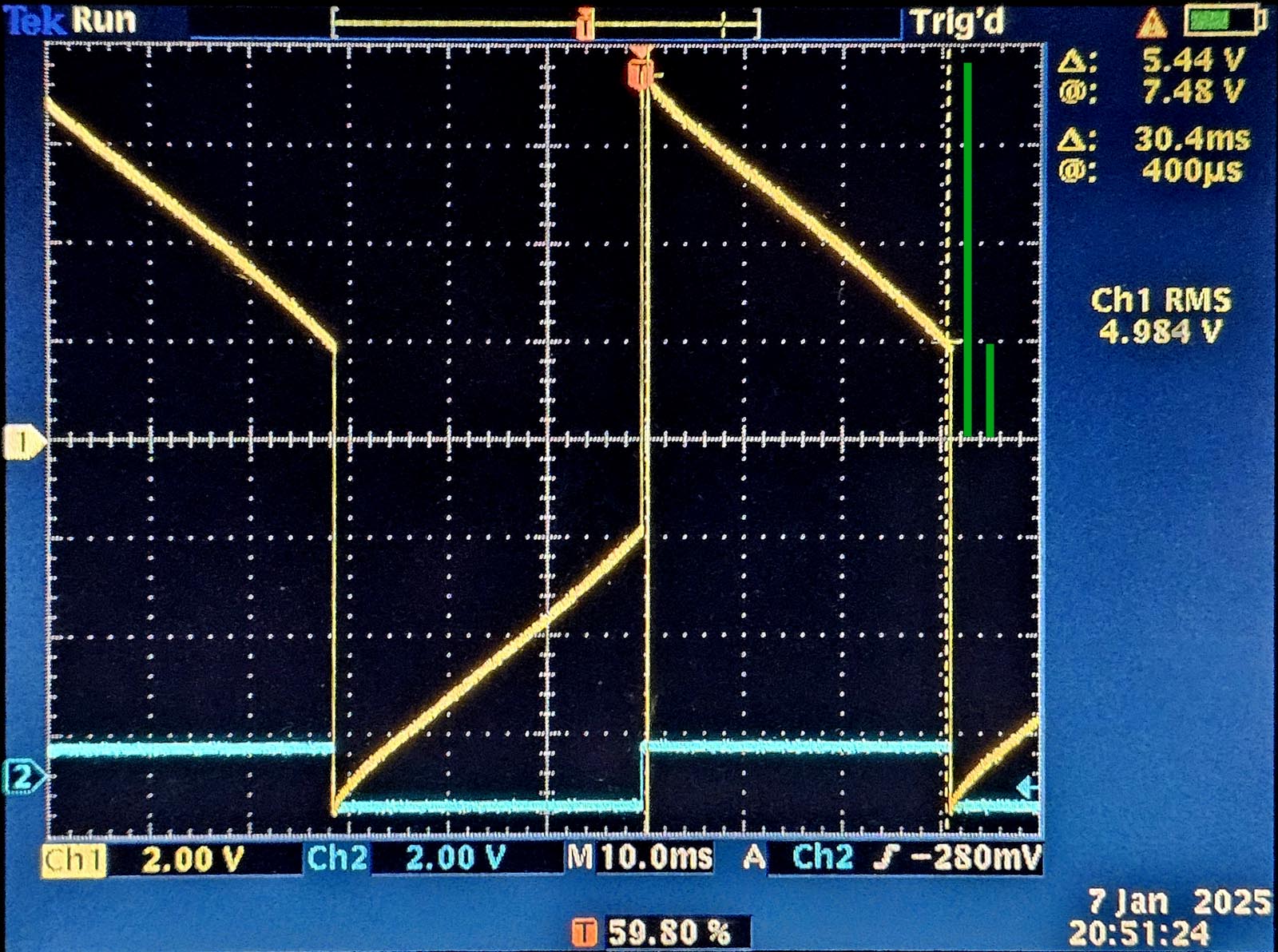

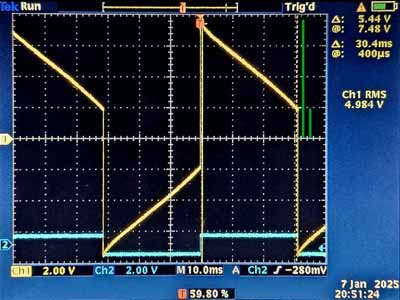

Het eerste beeld is opgenomen met een frekwentie van 16Hz. Vmaw = 7.5V, Vmin = 2V, de laagste frekwentie die de versterker (theoretisch) kan weergeven is 4Hz, maar dan is het signaal sterk vervormd. laten we stellen dat de versterker kan gaan tot 15Hz. Ik kon het goed horen bij het luisteren naar orgelmuziek. De meting gebeurde hier bij 1.3W, wat de gewoonte is.

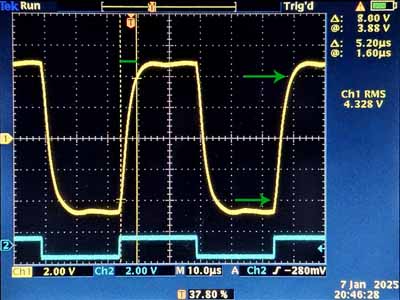

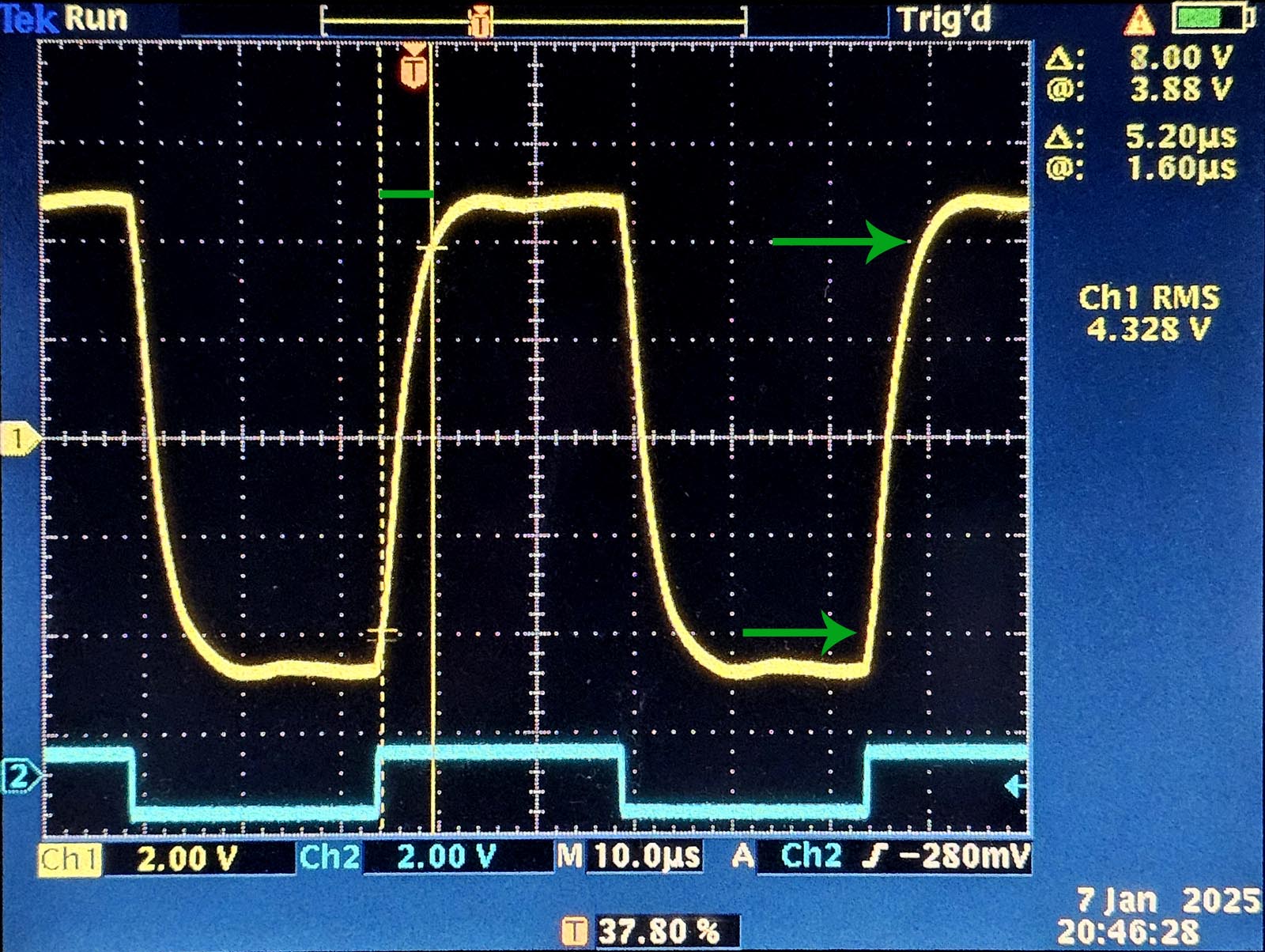

Het tweed ebeeld werd opgenomen aan 20kHz, we merken een kleine oscillatie, maar dit is normaal: een audioversterker is niet gemaakt om blokgolven weer te geven. De berekining van de maximale frekwentie geeft 65kHz, maar hier ook is het signaal sterk vervormd, zelfs met een sinus aan de ingang. Laten we stellen dat de bandbreedte boven de 20kHz gaat, en daarmee basta.

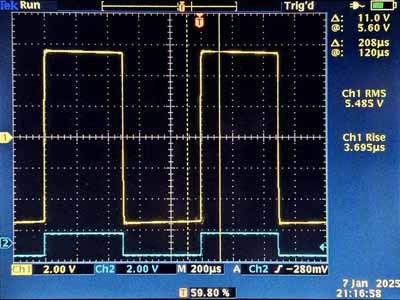

We hebben dan een beeld op 1kHz, niets op aan te merken. Op 20kHz heb ik een stijgtijd van 5.2µs opgemeten, hier heeft de skoop een stijgtijd van 3.7µs gemeten. Ruim voldoende dus.

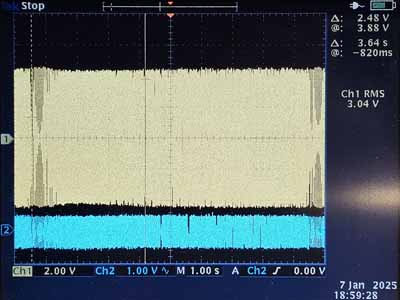

We hebben hier een gemakkelijker te begrijpen voorstelling van de bandbreedte. De meting is gebeurd met een sinussignaal. De sweep gaat van 20hZ tot 20kHz en het signaal op de uitgang is volledig effen.

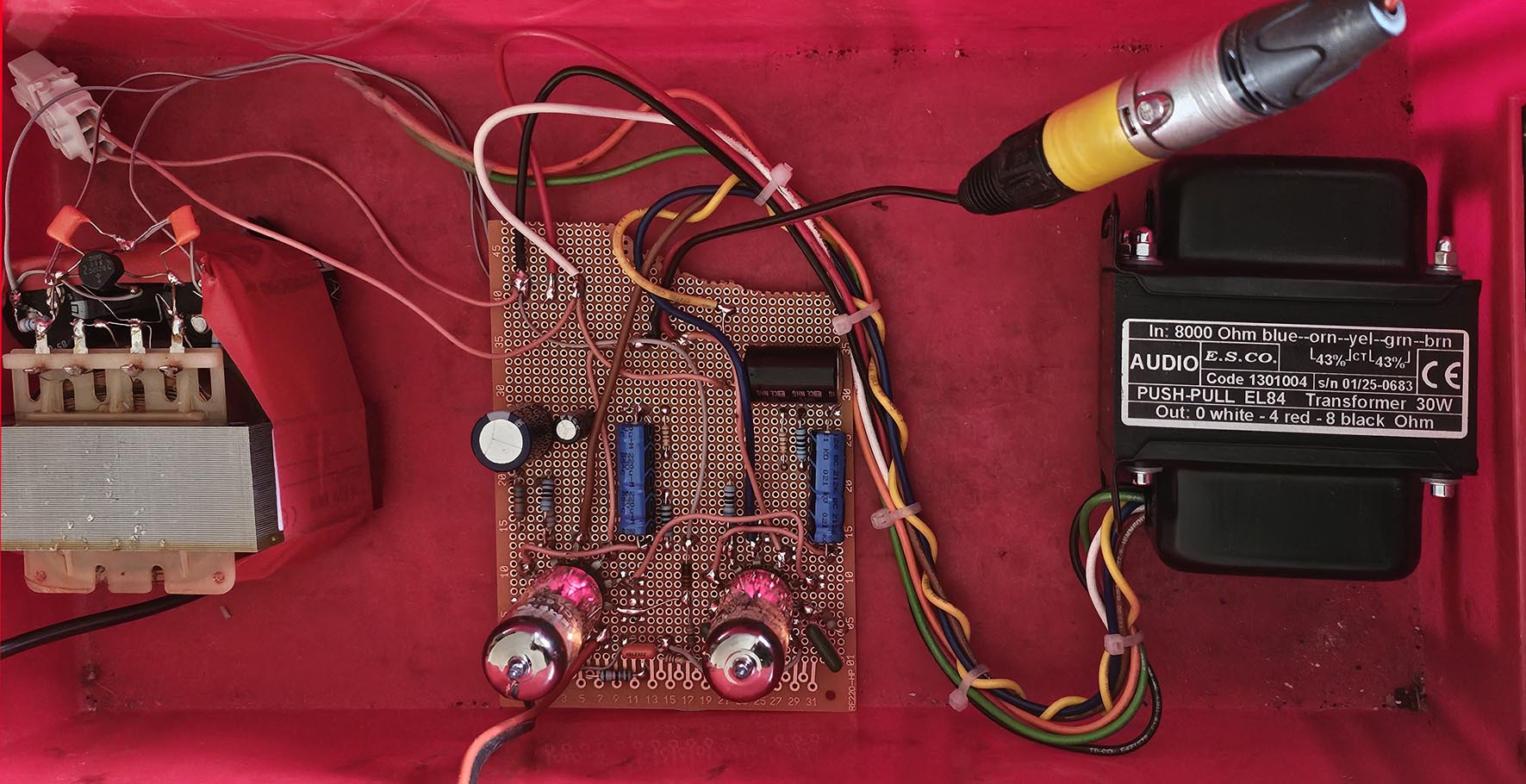

Op de laaste foto zie je de testinstallatie die gebruikt werd om deze beelden te tonen. De voedingstransfo levert 115 + 115V 65VA, zodat je 320 +160V gelijkgericht hebt. De gloeispanning komt van een andere voeding (XLR connector). De twee rode leds worden gevoed met de cathodespanning. Zorg ervoor dat de stroom niet te hoog wordt als je de leds aansluit (je moet de cathodeweerstand opnieuw berekenen).

De geschikte uitgangsimpedantie van deze versterker is 8Ω, wat ook betekent dat de ECL805 correct belast worden met een transfo die 8kΩ aan primaire kant heeft (anode tot anode). Hier kan je nagaan of de impedantie correct is.
