Deze diodes zijn ontworpen voor een sperspanning van 6 kV op de kathode, die verbonden is met de pen bovenop de buis (let op: bij tetrodes is de anode verbonden met de pen). Deze hoge spanning is niet nodig in een versterker, waar de maximale sperspanning 700 of 800 V bedraagt (gelijkgerichte spanning van ongeveer 350 V).

Een voordeel van deze diode is dat de kathode langzamer opwarmt dan de kathode van andere buizen. Dit voorkomt dat de hoogspanning te hoog oploopt voordat de andere lampen de tijd hebben om op te warmen en stroom te trekken.

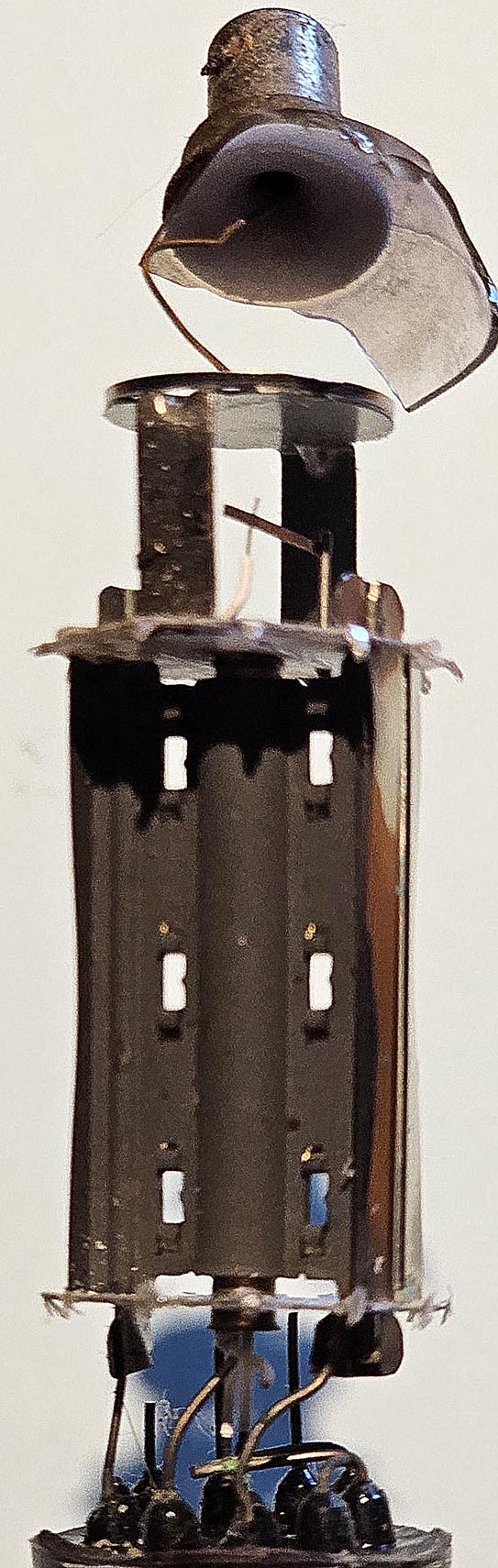

De eerste afbeelding rechts toont een PY85 (vrij zeldzaam) en de tweede een PY88. De kathode is verbonden met de aansluiting bovenop de buis.

PY85

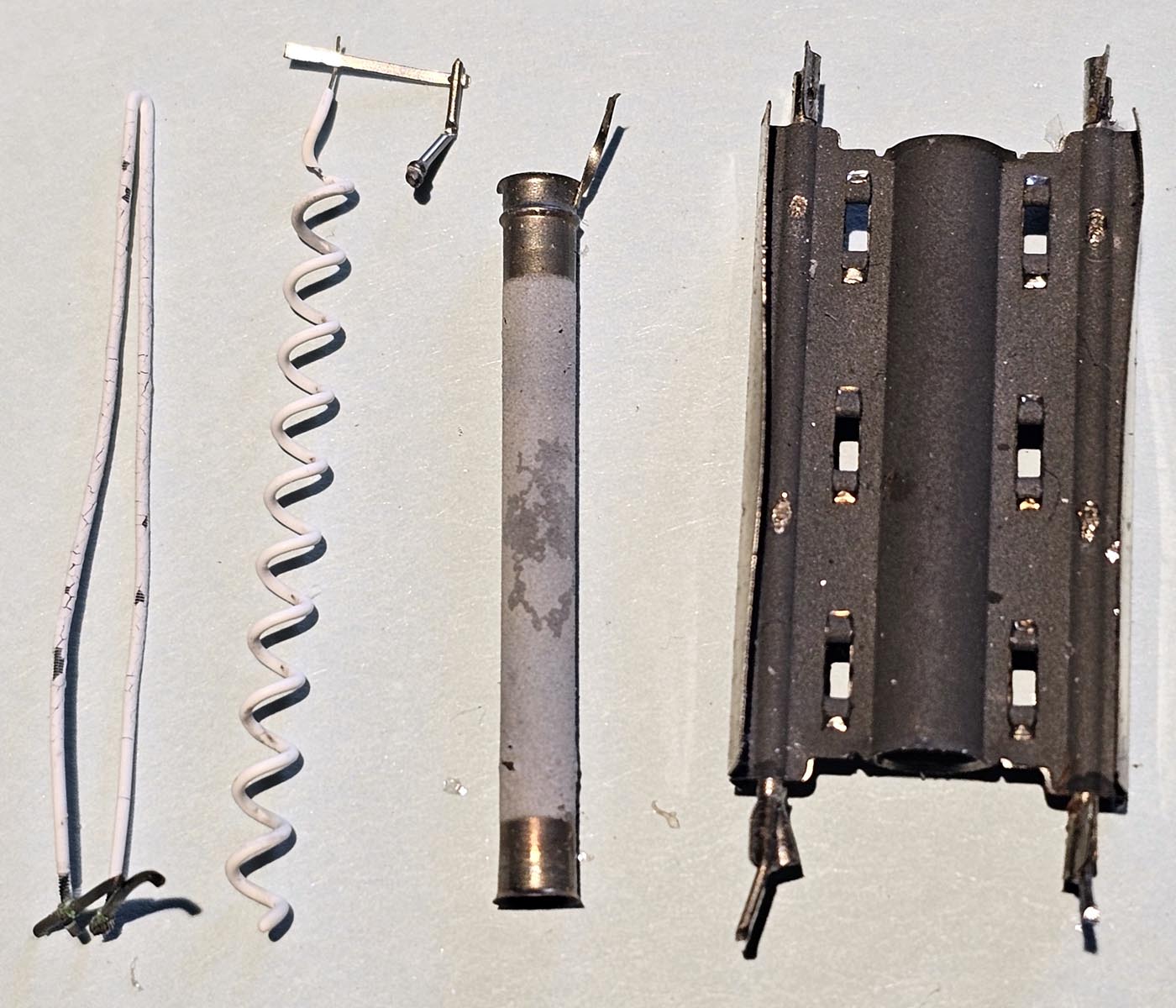

Een diode heeft niet veel elementen: een kathode, een anode en natuurlijk een gloeidraad om de kathode te verwarmen. De gloeidraad is in het midden van een isolerende spiraal om te voorkomen dat deze de kathode raakt.

De cilindrische kathode is erg breed in vergelijking met een normale kathode: dit zorgt voor voldoende afstand tussen de gloeidraad en de kathode. De anode is ook rond.

PY88

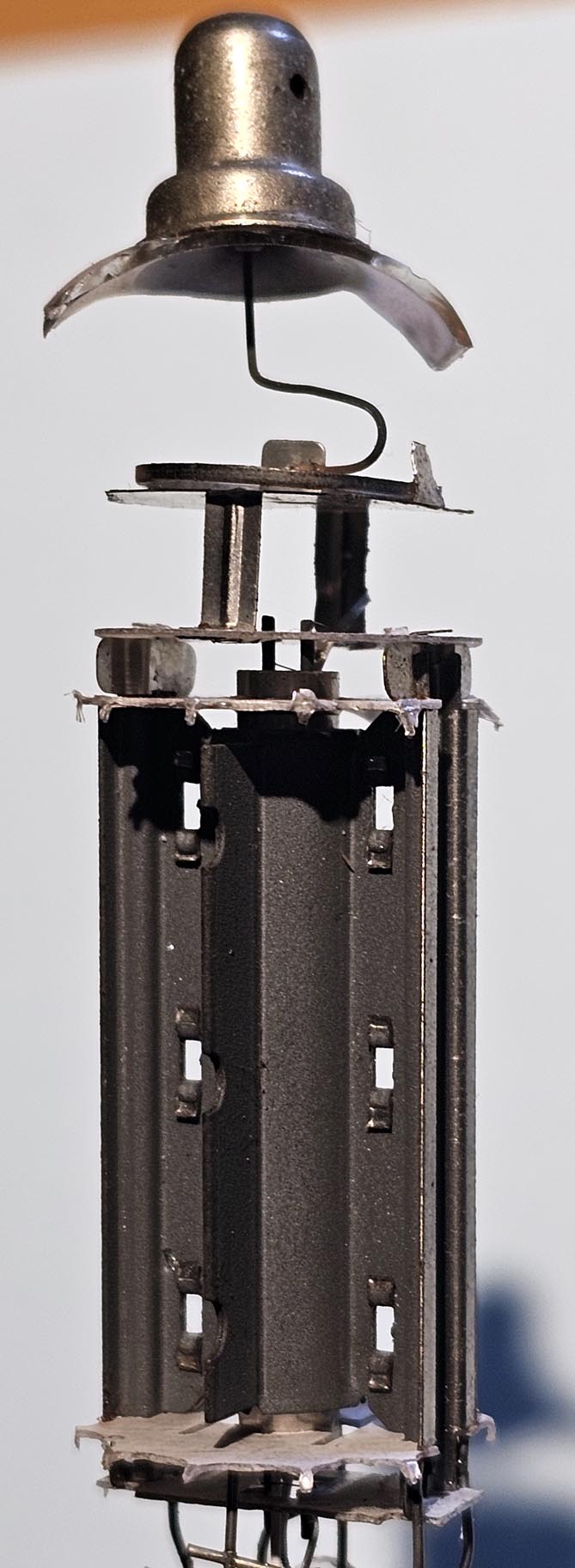

De PY88 is een recentere versie, die vanaf de jaren 60 in alle monochrome televisies wordt gebruikt. Deze diode maakt een iets hogere stroomsterkte mogelijk. De anode is ook rond, maar heeft twee extra koelribben.

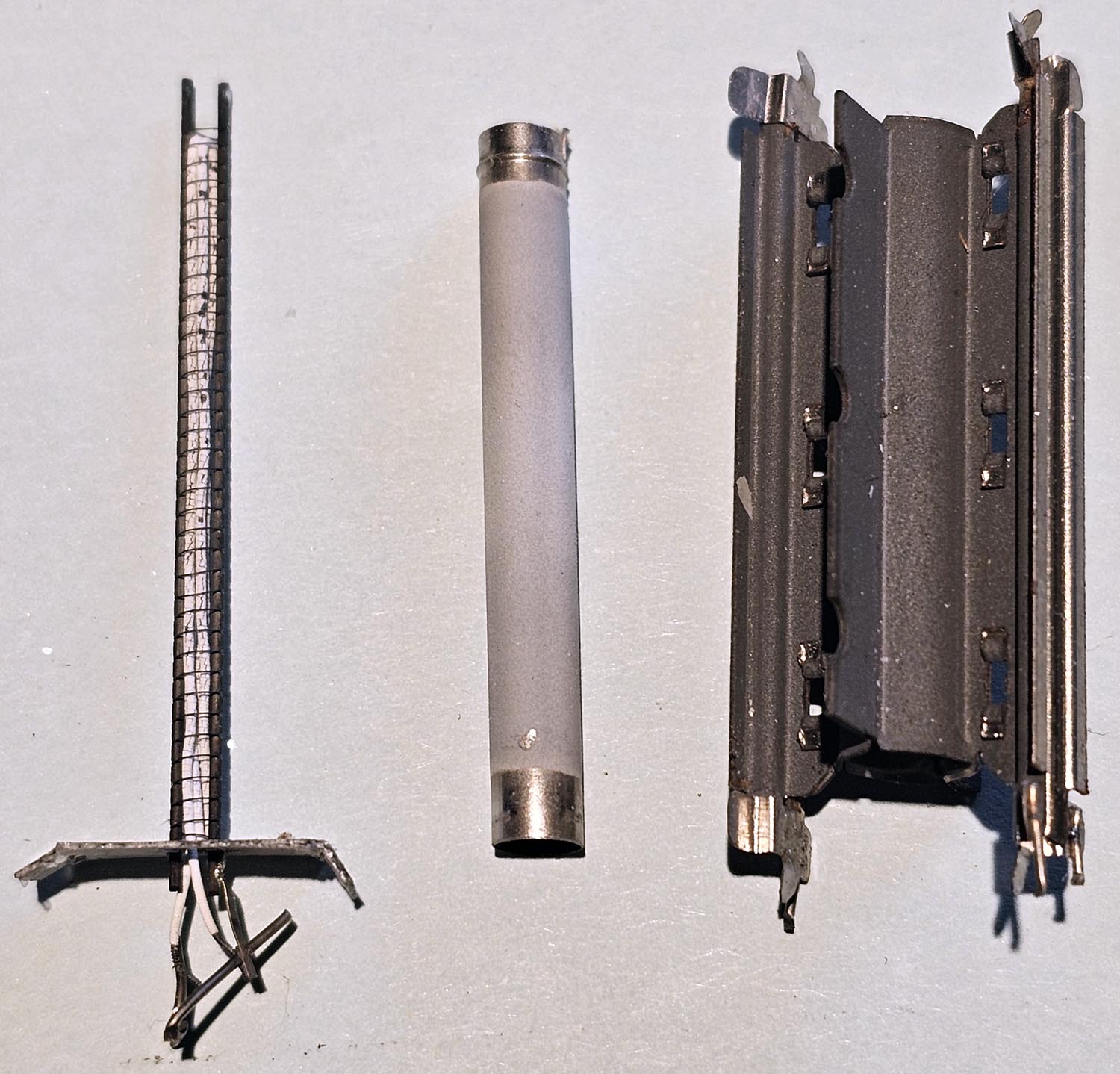

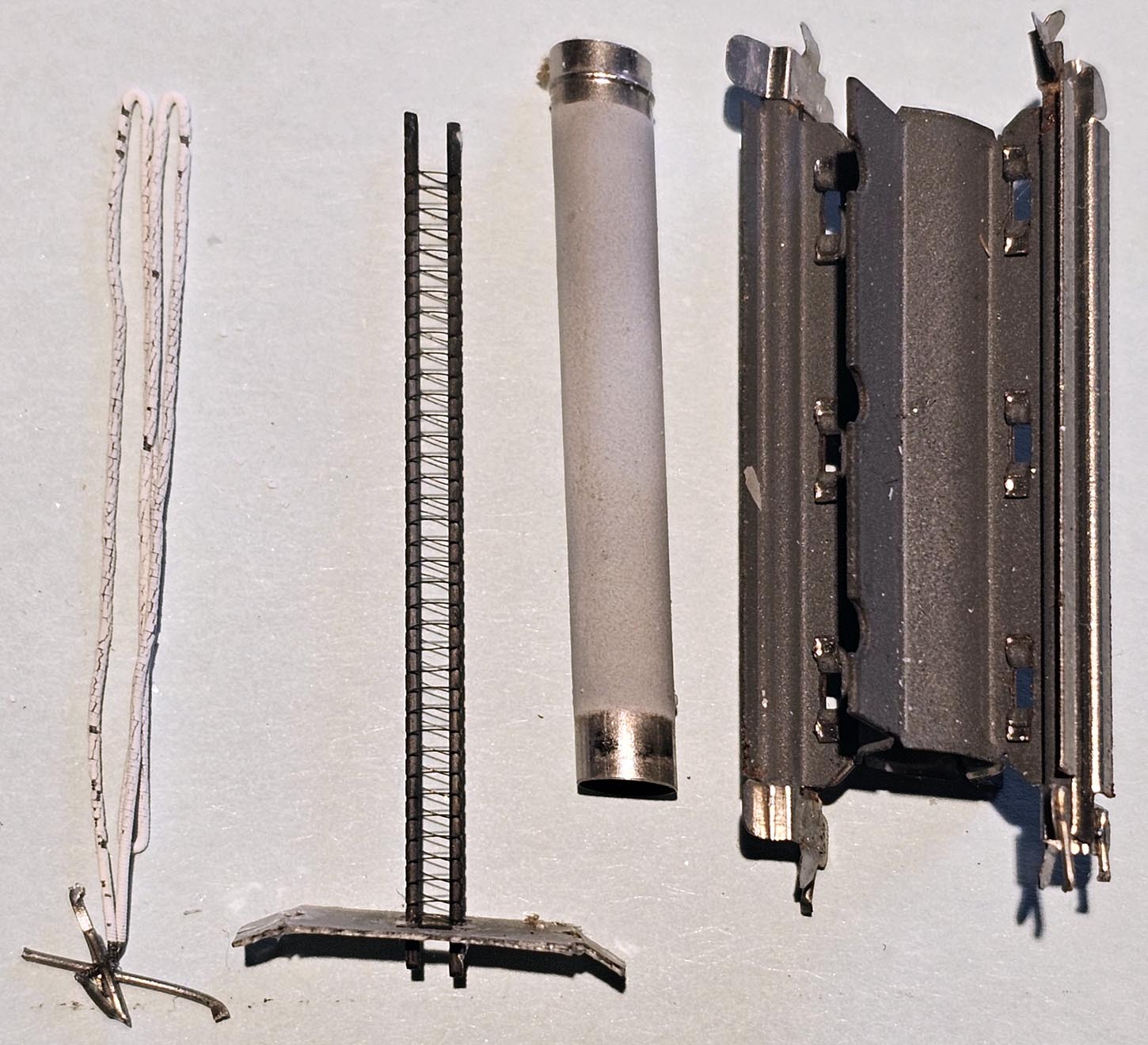

De diode heeft een klein micaplaatje aan de onder- en bovenkant om twee staafjes vast te houden die een gaas vormen. Hier wordt het filament beter op zijn plaats gehouden; het zit in het gaas geklemd. De tweede foto toont het filament buiten het gaas.

Een infomatiepagina over diodes staat hier.

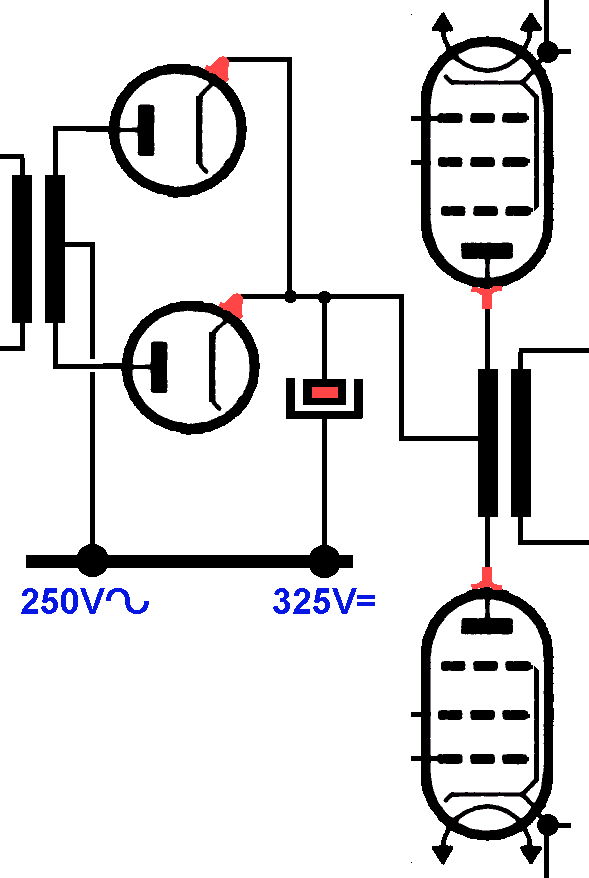

Voedingsgedeelte met twee PY88-diodes: de aansluitingen boven de buis corresponderen met de kathode van de diodes en de anode van de tetrodes. Een beschermingsweerstand in serie met de diodes is niet nodig als de ohmse weerstand van een secundaire wikkeling van de vermogenstransformator (middenaftakking tot uiteinde) meer dan 100Ω bedraagt.

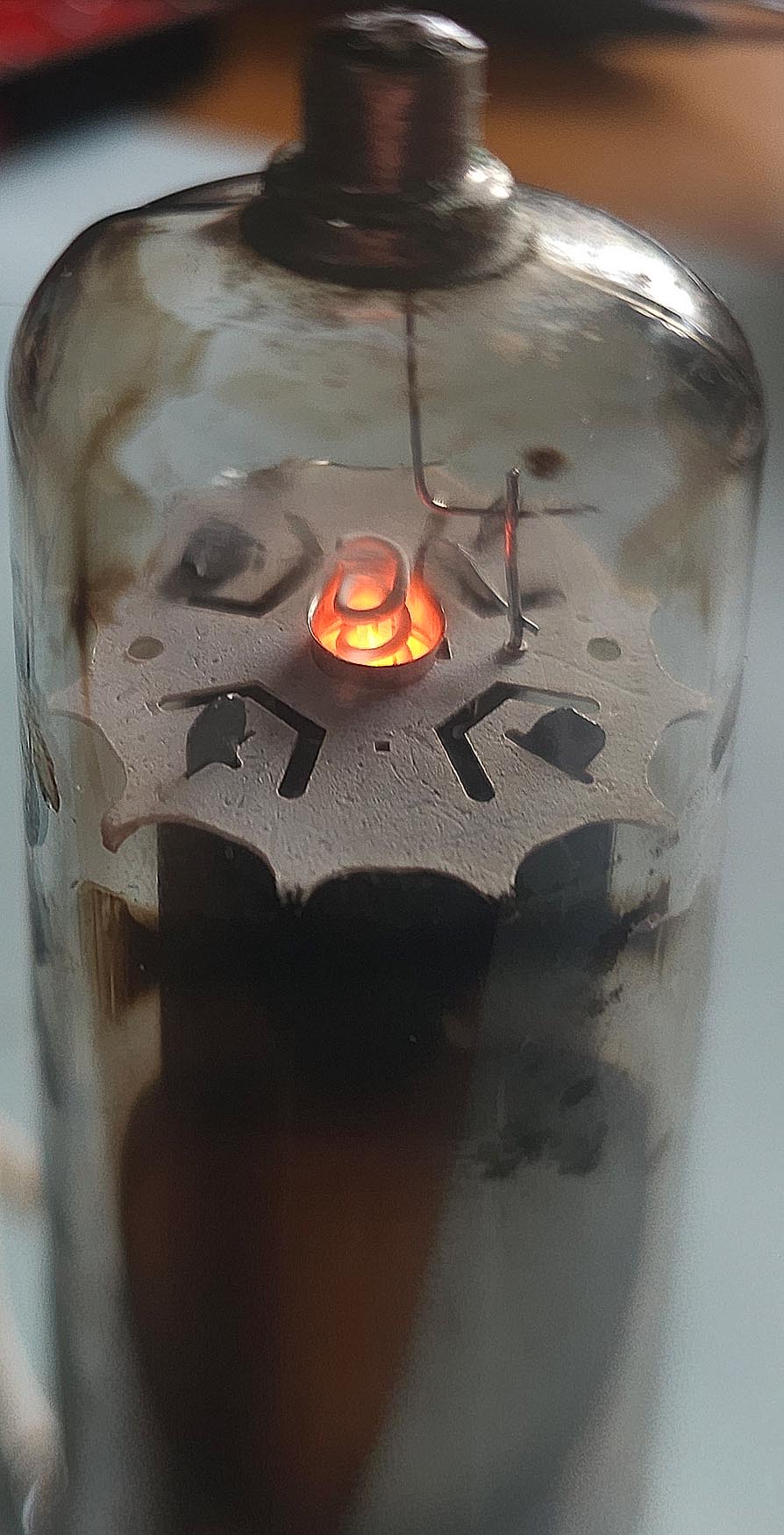

De PY500 die gebruikt werd in de kleurentelevisies heeft opnieuw een spiraaltje en de gloeidraad zit redelijk los in het midden van de cathode. De cathode is eigenlijk te breed en de gloeidraad is niet goed op zijn plaats gehouden.
